可调谐太赫兹波片 THz波片 TWPC

更新：2024-07-31 15:34:13??????点击：

品牌：???TYDEX
型号：???TWPC

产品介绍

产品简介

太赫兹单色波片一般应用于转换特定波长的偏振态。由于这些波片只能应用于单一波长，在某些情况下（如可调谐太赫兹源）使用起来会很不方便。这种情况下，可调谐太赫兹波片（TWPC）则是一个合理的选择。

上海九游会j9官方网站光电近期推出的可调谐太赫兹波片可以在一段光谱范围内实现任意单一波长的相位转变，配套的软件可以计算转换参数和范围。可调谐太赫兹波片由三块透明的石英双折射片子组成，每个片子都安装在一个转盘上可以360°旋转。三个转盘则严格对准固定在同一个基板上。这些片子可以被旋转到特定角度以满足特定波长不同偏振态的相位延迟。旋转角度则可以根据软件计算，除了片子的旋转角度，软件还可以计算相位延迟量，有效光轴以及偏振角度和对应波长的关系。

主要参数

工作模式	操作波长范围
1/2波片	80 um-160 um（1.875-3.75THz）内任意波长
1/4波片	150 um-300 um（1-2THz）内任意波长
双折射滤波片	120 um（2.5THz）
通光孔径	24 mm

计算数据和实测数据

可调谐太赫兹波片（TWPC）的不同工作模式测试数据均在傅里叶光谱仪 Bruker Vertex 70中完成

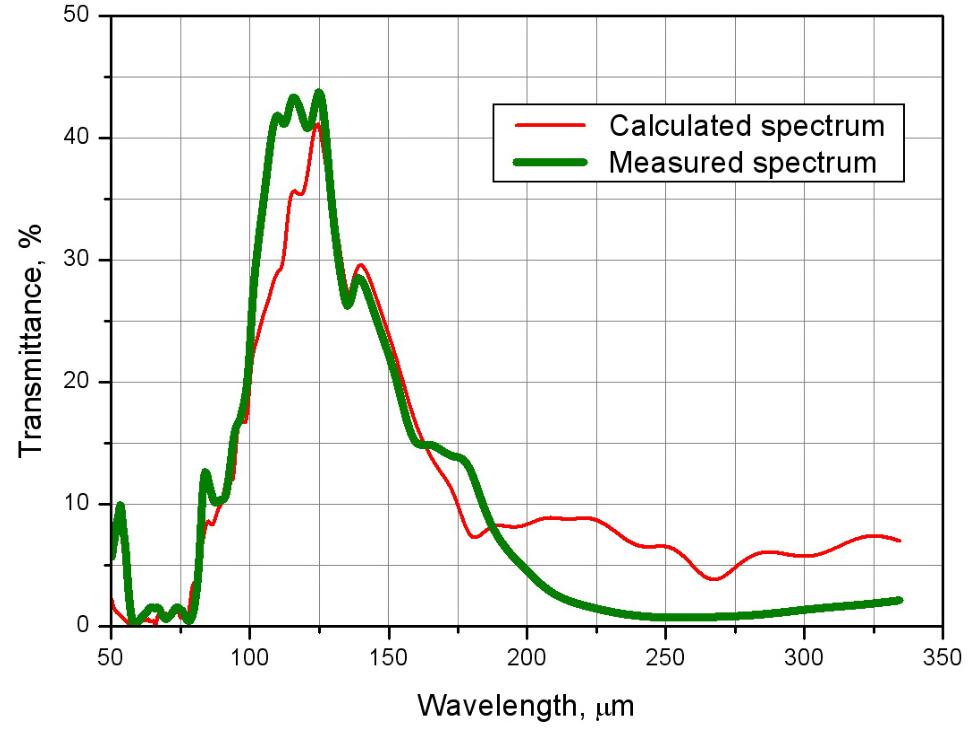

1，可调谐太赫兹波片（TWPC）作为1/2波片

TWPC放置在两块平行的偏振片之间，测试波长120um

2，可调谐太赫兹波片（TWPC）作为1/4波片

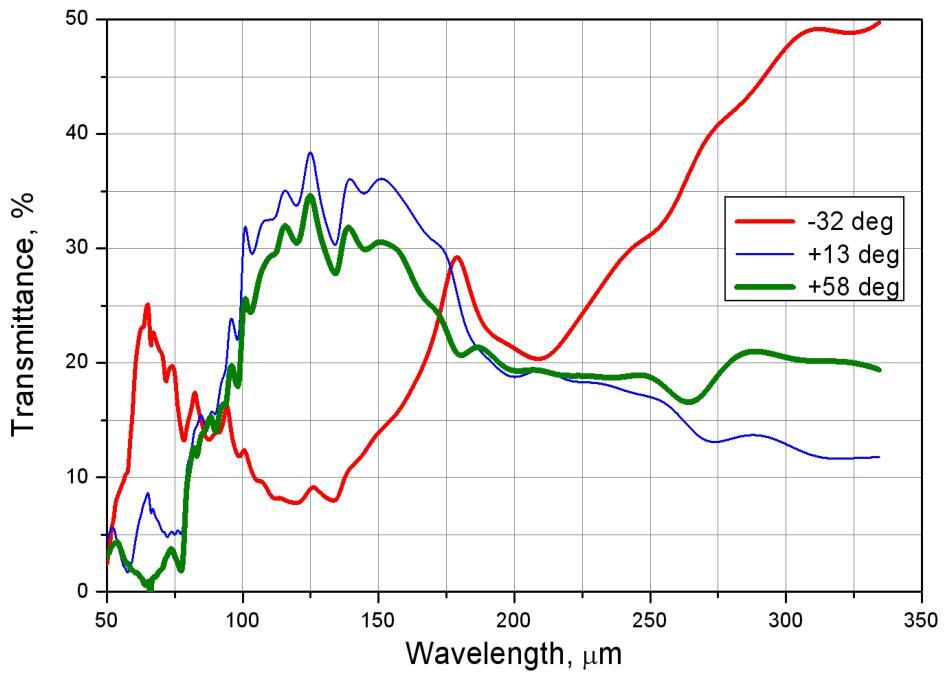

计算数据：TWPC放置在两块偏振片之间，检测偏振片在不同角度下的透过率曲线，测试波长220um

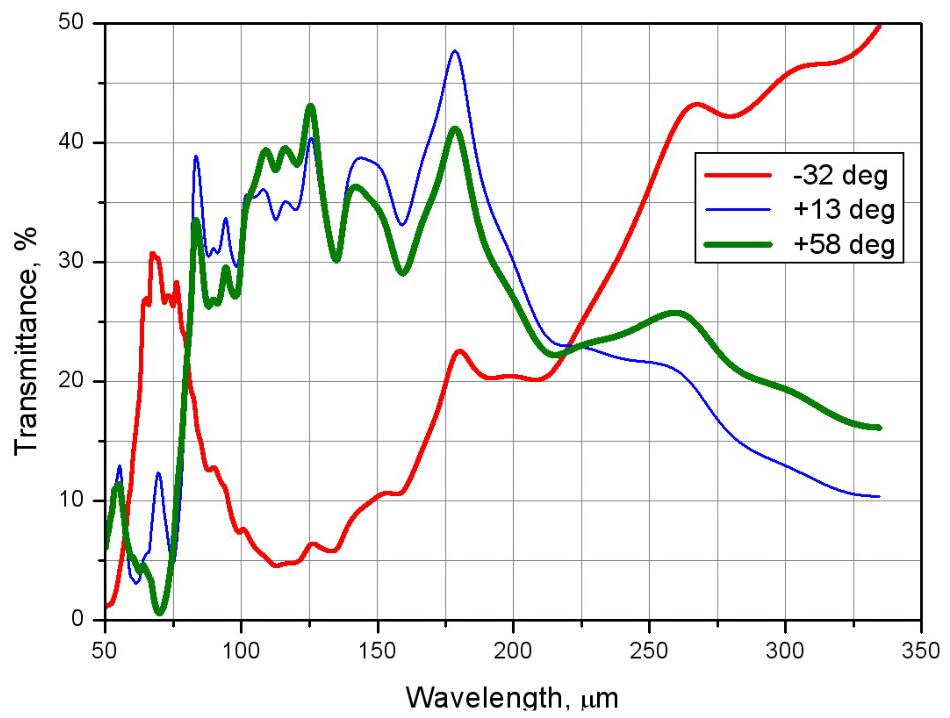

实测数据：TWPC放置在两块偏振片之间，检测偏振片在不同角度下的透过率曲线，测试波长220um

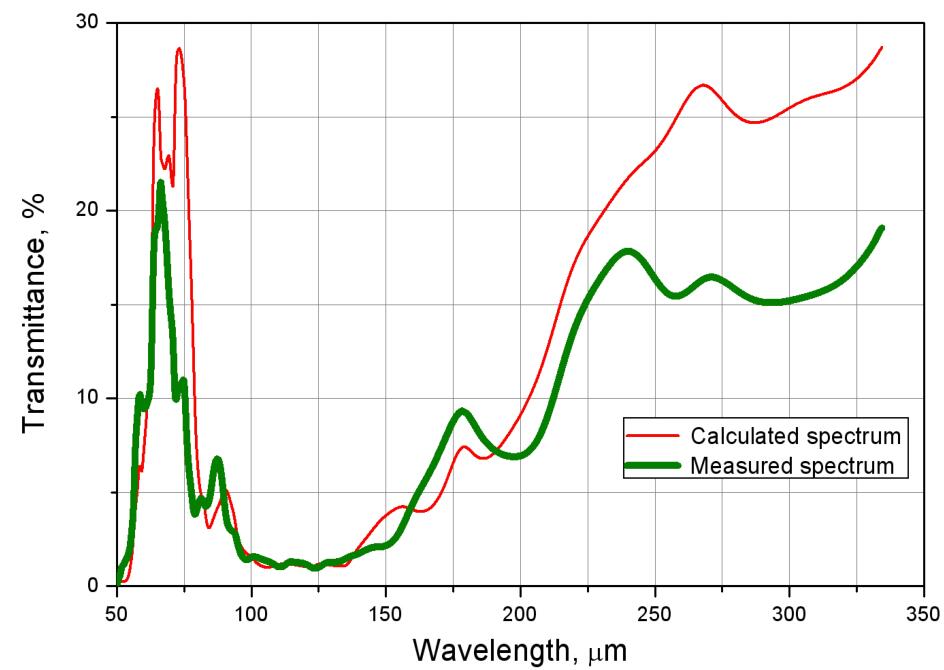

3，可调谐太赫兹波片（TWPC）作为双折射滤波片

TWPC放置在两块正交的偏振片之间，测试波长120um
