太赫兹带通滤波器带通太赫兹滤波片 THz band pass filter

更新：2024-07-31 16:41:43??????点击：

品牌：???Tydex
型号：???THz band pass filter

产品介绍

产品简介

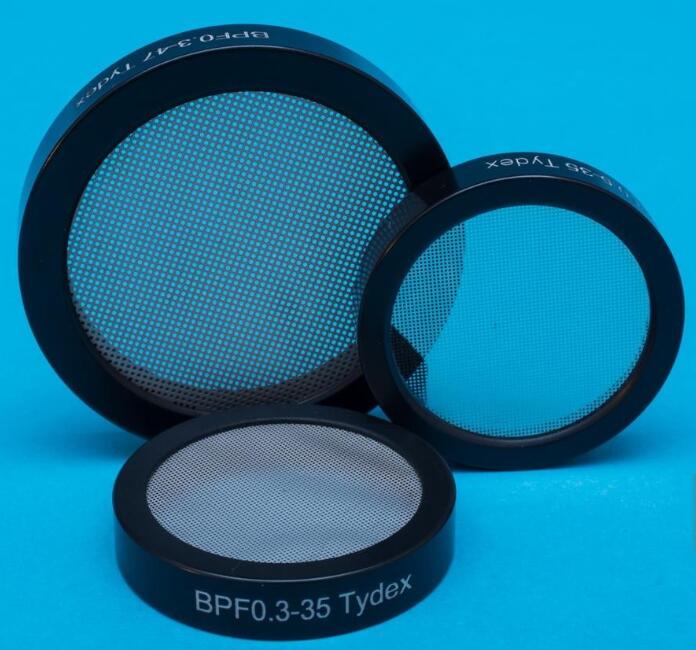

THz带通滤波片可以使20到3000μm部分波长范围的电磁波通过。这些滤波片其实是带小孔的金属薄膜，孔的结构由需要指定的波长决定。这种滤波片解决了接近光波波段的THz波的传输问题。这样也可以在大的通光口径下获得更高纯度的THz波。在要获得高光谱分辨率以及小的外观尺寸和重量的时候，就建议使用带通滤波片。

带通太赫兹滤波片应用

- THz光谱学;

- 成像;

- THz测试设备;

- 天文，太空和航天领域;

- 材料研究;

- 传感器和探测器;

- 电光研究领域.

带通太赫兹滤波片性能特点

- 带通范围在0.1到15THz (从3000到20μm);

- 在带通范围内透过率高 (60-90%);

- 在带通范围外的透过率低 (<4%);

- 可以获得低温保持器和电光设备中的组件;

- 损坏阈值 (从0.1到15 THz)为- 65-100 W/cm2;

带通太赫兹滤波器产品规格

产品名称	型号	外径(mm)	通光孔(mm)	边缘厚度
带通太赫兹滤波片	BPF10.0-24	31	24	8.5
带通太赫兹滤波片	BPF10.0-35	44	35	8.5
带通太赫兹滤波片	BPF10.0-47	60	47	9.5
带通太赫兹滤波片	BPF3.0-24	31	24	8.5
带通太赫兹滤波片	BPF3.0-35	44	35	8.5
带通太赫兹滤波片	BPF3.0-47	60	47	9.5
带通太赫兹滤波片	BPF1.5-24	31	24	8.5
带通太赫兹滤波片	BPF1.5-35	44	35	8.5
带通太赫兹滤波片	BPF1.5-47	60	47	9.5
带通太赫兹滤波片	BPF1.0-24	31	24	8.5
带通太赫兹滤波片	BPF1.0-35	44	35	8.5
带通太赫兹滤波片	BPF1.0-47	60	47	9.5
带通太赫兹滤波片	BPF0.5-24	31	24	8.5
带通太赫兹滤波片	BPF0.5-35	44	35	8.5
带通太赫兹滤波片	BPF0.5-47	60	47	9.5
带通太赫兹滤波片	BPF0.3-24	31	24	8.5
带通太赫兹滤波片	BPF0.3-35	44	35	8.5
带通太赫兹滤波片	BPF0.3-47	60	47	9.5
带通太赫兹滤波片	BPF0.1-24	31	24	8.5
带通太赫兹滤波片	BPF0.1-35	44	35	8.5
带通太赫兹滤波片	BPF0.1-47	60	47	9.5

**-代表中心频率操作频率0.1-15THz可选，一般我们有0.1THz，0.3THz,0.5THz,1.0THz,3.0THz,10.0THz,15.0THz这些频点的带通滤波器库存。其他规格可以根据要求定制。

部分太赫兹带通滤波片样品案例，透过率曲线

带通太赫兹滤波片BPF0.1.透过率曲线 带通太赫兹滤波片BPF0.3.透过率曲线

带通太赫兹滤波片BPF0.5.透过率曲线 带通太赫兹滤波片BPF1.0.透过率曲线

带通太赫兹滤波片BPF3.0 透过率曲线 . 带通太赫兹滤波片BPF10.0.透过率曲线

带通太赫兹滤波片BPF15.0.透过率曲线

带通太赫兹滤波片资料下载

>>THz Band Pass Filters.pdf
