太赫兹偏振片 THz偏振片 太赫兹薄膜偏振片

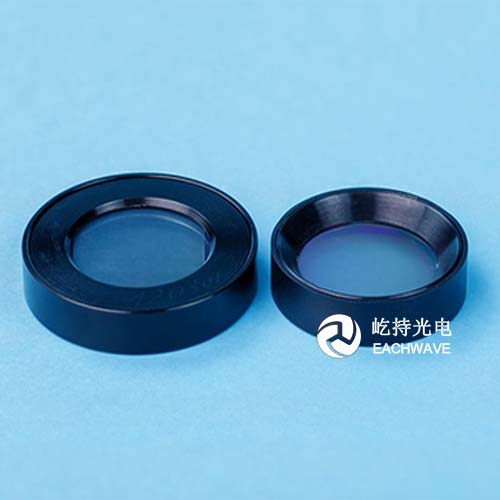

产品简介
我们提供基于聚丙烯膜的远红外偏振片和太赫兹光谱范围的偏振片。薄膜上覆盖着部分涂有铝的正弦形凹槽。结果是太赫兹偏光片表现为一个透射型光栅。我们采用两种稍微不同的技术制造聚丙烯太赫兹偏振片：一种用于获得孔径为25毫米至45毫米的光栅（太赫兹偏振片），另一种用于获得孔径为50毫米至100毫米的光栅（太赫兹偏振片）。小尺寸和大尺寸的太赫兹偏振片在起偏正交方向的偏振透射率水平，以及由此而引起的消光比略有差异，主要是在长波长范围。用两台仪器测量了太赫兹偏振片的透射光谱。在短波范围内0.9 ~ 670 μm (333.1 ~ 0.45 THz)，傅里叶红外光谱仪使用Bruker VERTEX 70。在长波范围150 - 3000 μm (2 - 0.1 THz)我们使用Menlo公司的带有600μm偶极子天线的TERA-K8太赫兹时域谱仪(中心频率=0.5 THz)。
测量结果如图1、2所示。

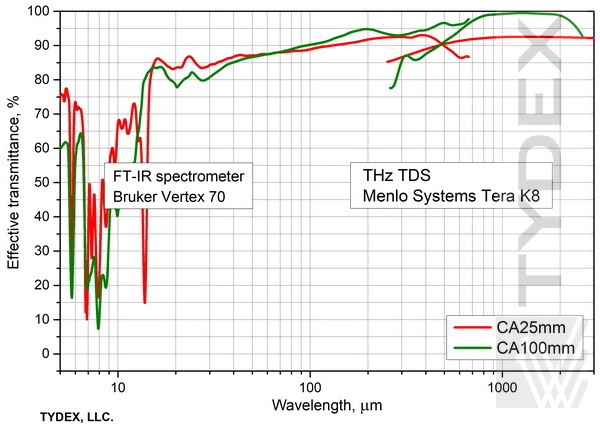

图1，25mm和100mm孔径的聚丙烯太赫兹偏振片在起偏方向上的透射率

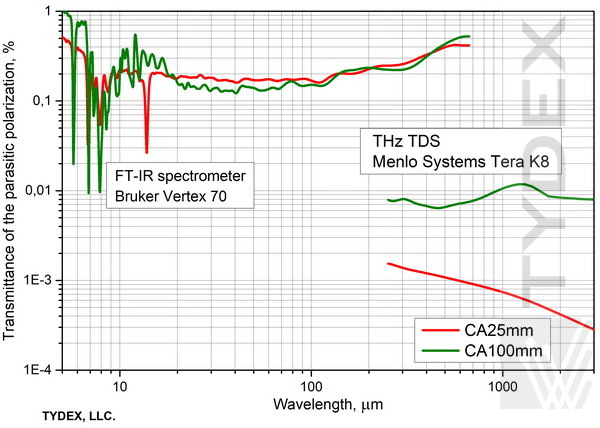

图1，25mm和100mm孔径的聚丙烯太赫兹偏振片在起偏正交方向上的透射率
在图2中，偏振正交方向的透射率曲线之间的间隙是由于光谱仪的动态范围（DR）差异导致的，这会影响噪声水平。
Bruker VERTEX 70傅里叶红外光谱仪在短波长范围（4-5μm）的峰值动态范围为40 dB。另一方面，在15-100μm范围内，其动态范围值仅为22-20 dB，并随着波长的增加而减小。
Menlo TERA-K8太赫兹时域光谱仪在电场幅度测量方面提供了60 dB的动态范围值，用于600 μm的波长范围。因此，偏振正交方向的透射率曲线在300-3000 μm范围内明显较低，并且更接近实际值。
下图描述了输出辐射的偏振程度和消光系数。这两个参数都是根据起偏方向和起偏正交方向的透射率值确定的。由于上述原因，根据每个光谱仪数据计算出的值相差几个数量级。

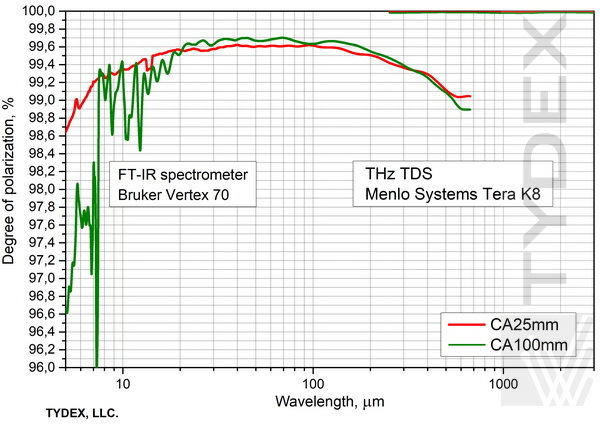

图3，25mm和100mm孔径的聚丙烯太赫兹偏振片的偏振度

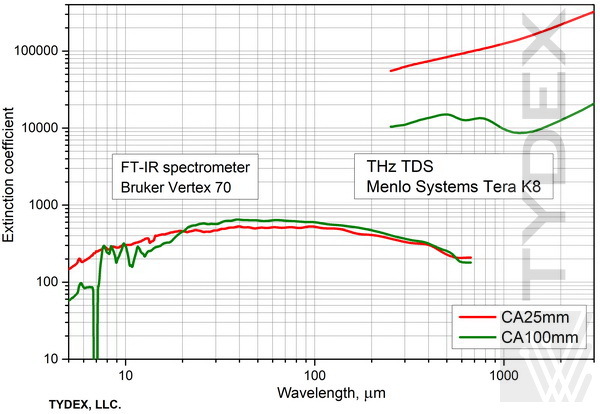

图3，25mm和100mm孔径的聚丙烯太赫兹偏振片的消光比

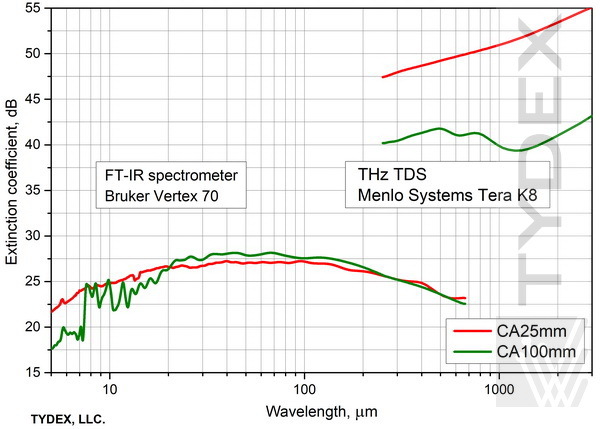

图5，25mm和100mm孔径的聚丙烯太赫兹偏振片的消光系数，dB
上面的曲线表明我们的太赫兹偏振片在非常宽的波长范围内具有出色的质量。请注意，实际测量结果可能与上述值不同，具体取决于光谱仪类型和测量模式。

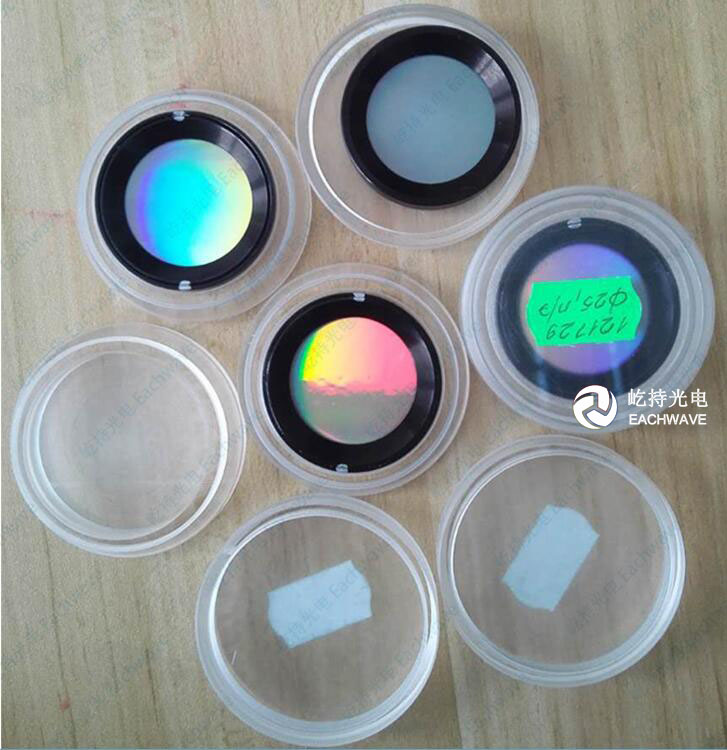

聚丙烯太赫兹偏振片典型型号规格
产品名称 型号 外径尺寸 通光孔径 边缘厚度 聚丙烯太赫兹偏振片 POL-PP-CA25-OD40-T8 40mm 25mm 8mm 聚丙烯太赫兹偏振片 POL-PP-CA30-OD50-T10 50mm 30mm 10mm 聚丙烯太赫兹偏振片 POL-PP-CA38-OD60-T10 60mm 38mm 10mm 聚丙烯太赫兹偏振片 POL-PP-CA45-OD70-T10 70mm 45mm 10mm 聚丙烯太赫兹偏振片 POL-PP-CA45×45-OD85-T10.5 85mm 45*45mm 10.5mm 聚丙烯太赫兹偏振片 POL-PP-CA51-OD76-T12 76mm 51mm 12mm 聚丙烯太赫兹偏振片 POL-PP-CA77-OD101-T12 101mm 77mm 12mm 聚丙烯太赫兹偏振片 POL-PP-CA102-OD124-T12 124mm 102mm 12mm
太赫兹偏振片技术参数
基底材料 Polypropylene 适用波长 >=15um 孔径 25mm-50mm 50-100mm 有效透过率 >80 @15-3000 μm 刻线密度 1200/mm 偏振正交方向透过率,% 0.2 @15 μm <0.3 @15-250 μm <0.02 @250-3000 μm 0.3 @15 μm <0.3 @15-250 μm <0.02@250-3000 μm 偏振度 (K1-K2)/(k1+k2),% 99.5@15 μm <99.3 @15-250 μm <99.97 @250-3000 μm 99.3 @15 μm >99.2 @15-250 μm >99.97 @250-3000 μm 消光比 E=K1/K2,% ＞350 @15-250 μm ＞55000 @250-3000 μm >250 @15-250 μm >8500 @250-3000 μm 消光比，dB >25@15-250 μm >47@250-3000 μm >24@15-250 μm >39@250-3000 μm
基底材料
适用波长
刻线密度
偏振度
(K1-K2)/(k1+k2),%
消光比
E=K1/K2,%
太赫兹偏振片应用：
—太赫兹成像；
—晶体和聚合物薄膜分子方向；
—傅立叶变换红外光谱；
—传感器。
太赫兹偏振片特点：
√ 适用于非常广泛的波段 7um-3mm；
√ 基底材料是高密度聚乙烯材料；
√ 高的红外透过率；
√ 高的偏振度；
√ 太赫兹偏振片带有Mount。
太赫兹偏振片资料下载
>>Download THz Polarizers Datasheet (PDF, 69 KB)
