BATOP 太赫兹时域光谱仪 THz-TDS1008

更新：2024-05-09 15:05:51??????点击：

品牌：???Batop
型号：???TDS1008

产品介绍

THz-TDS太赫兹时域光谱仪背景知识

基于超快激光的THz脉冲产生与探测技术发展起来的太赫兹时域光谱仪（Terahertz time domain spectroscopy, THz-TDS）技术，是本世纪80年代由AT&T贝尔实验室（AT&T Bell Laboratories）和IBM公司的T.J.Waston研究中心（IBM Thomas J. Watson Research Center）提出的。BATOP太赫兹时域光谱仪THz-TDS技术属于电磁辐射位相相干探测技术，是通过对THz脉冲不同时刻的电场强度进行位相相关的取样测量，获得THz脉冲电场的时域波形。再对THz时域波形进行傅立叶变换，获得THz脉冲电场频谱和位相信息。因此，太赫兹时域光谱仪THz-TDS可以同时直接探测被研究对象扰动的THz波电场振幅和相位双重信息。

Batop公司简介

BATOP成立于2003年，是一家曾隶属于德国耶拿大学的私人创新型公司。公司配备了来自于实验室领域的专业化技术开发和生产设计团队，使得其公司产品具有很高的品质和具有竞争力的价格。在过去几年里，BATOP一直致力于太赫兹光电导天线PCA和太赫兹时域光谱仪系统THz-TDS的研发。BATOP不仅提供单带隙光电导天线，还包括整合了微透镜的高能大狭缝交叉光电导天线阵列。BATOP自主研发的太赫兹时域光谱仪THz-TDS性能稳定，各项参数优秀，功能多样：可实现快速扫描、配合外置的光纤耦合天线实现角度扫描、成像等功能。 BATOP借助强大的研发能力来不断提高自己的产品。

太赫兹时域光谱仪TDS10XX产品特点：

——内置样品仓，可充氮气进行透反射测量

——规格多样的外置光纤耦合光电导天线可选

——外置角度扫描装置可选

——外置成像模块可选

——T3DS软件支持

TDS10XX太赫兹时域光谱仪各型号参数规格：

太赫兹时域光谱仪	THz-TDS1008	THz-TDS1010	THz-TDS1015
频谱范围	0.05-4THz	0.05-2.5THz	0.05-1.2THz
动态范围	85dB	65dB	55dB
扫描范围/分辨率	500ps / 2GHz	500ps / 2GHz	500ps / 2GHz
THz光斑尺寸	22mm(准直)/1-3mm(聚焦)	22mm(准直)/1-3mm(聚焦)	22mm(准直)/1-3mm(聚焦)
仪器尺寸（cm³）	90×60×30	60×60×30	60×60×30

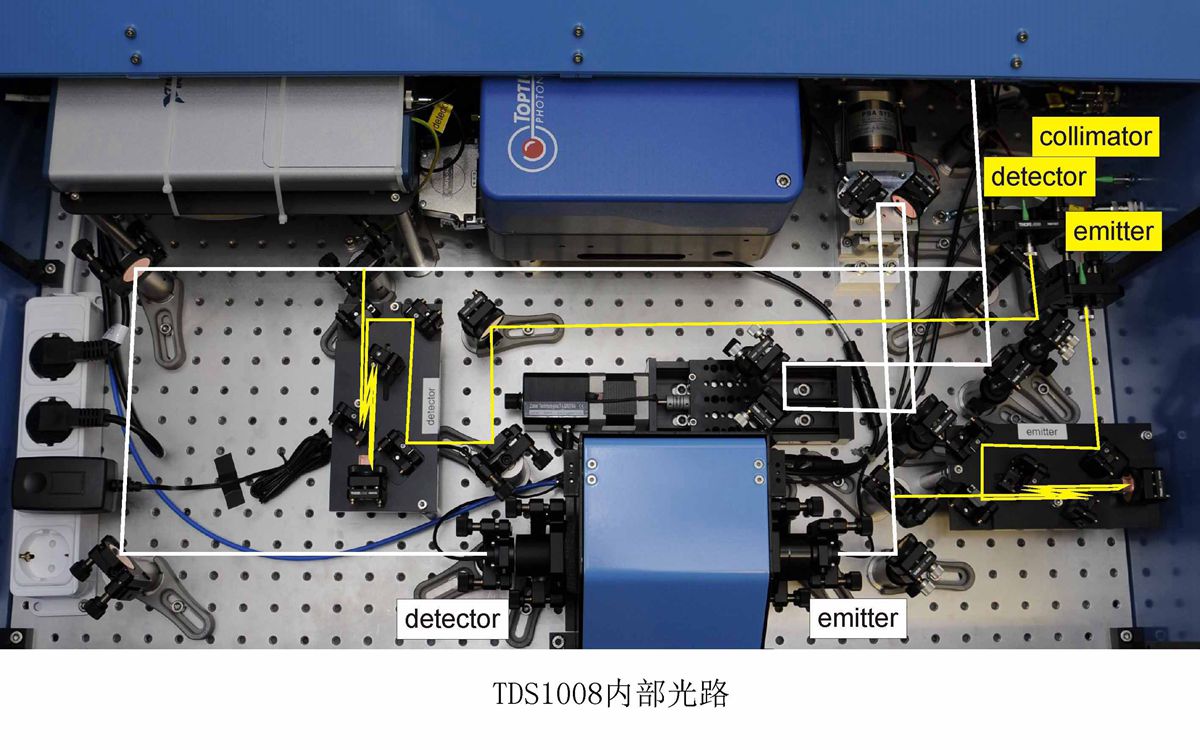

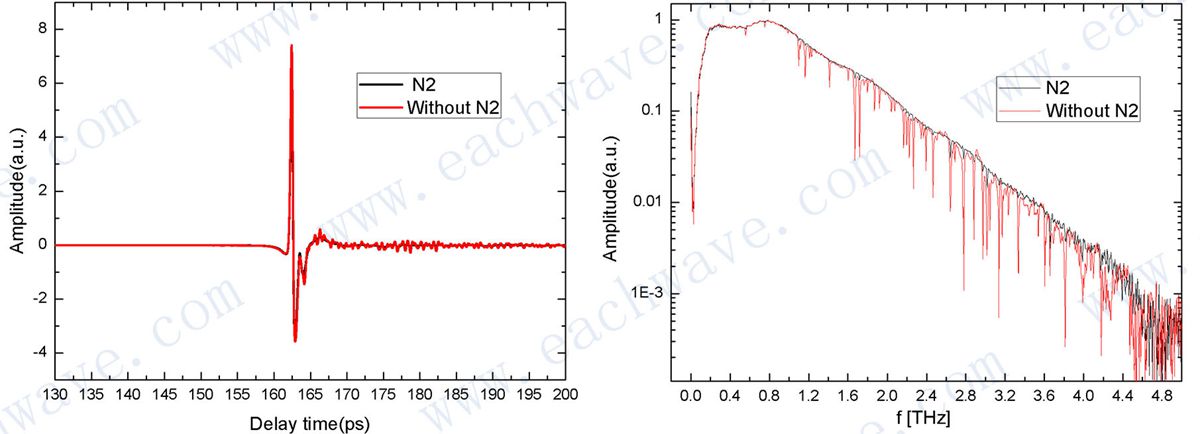

BATOP太赫兹时域光谱仪THz-TDS1008实测信号：

太赫兹时域光谱仪TDS1008可选配件：

名称	型号	描述	图片
TDS 1008太赫兹时域光谱仪样品仓内部可以切换的三种测量模块，以及液体样品池

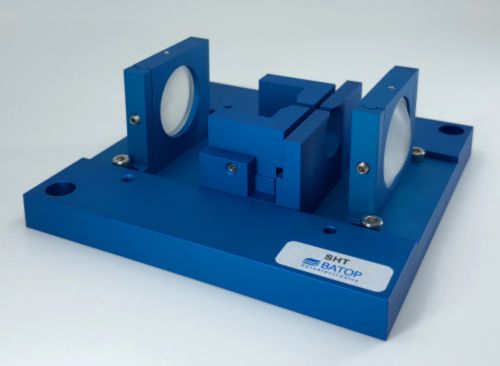

透射模块	SHT	样品尺寸要求大尺寸样品架：3030mm 小尺寸样品架：1010mm 包含两个可拆卸TPXT透镜
反射模块	SHR	样品尺寸要求大尺寸样品架：3030mm 小尺寸样品架：1010mm 包含两个可拆卸TPXT透镜入射角度30° 时间延迟150ps

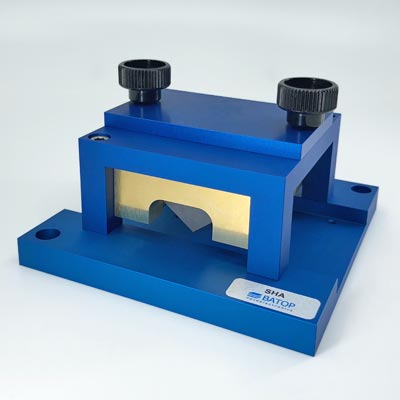

衰减全反射模块	SHA	样品槽尺寸：25mm*40mm 被测样品折射率：≤2.5 时间延迟：350ps

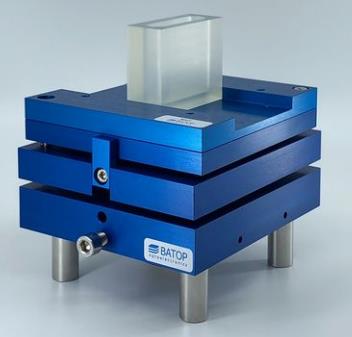

TPX液体样品池	CUV	需要放在透射样品架上使用样品厚度10mm 时间延迟：15.3ps
TDS 1008太赫兹时域光谱仪其他可选配件

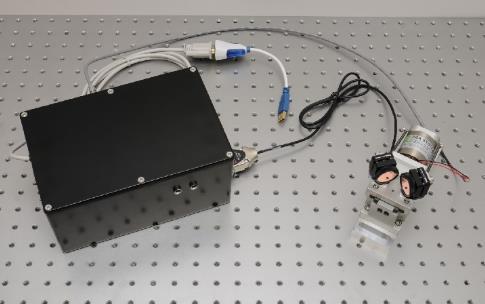

快速扫描模块	FSU
光纤耦合天线	2PCA		参考成像模块和角度扫描模块

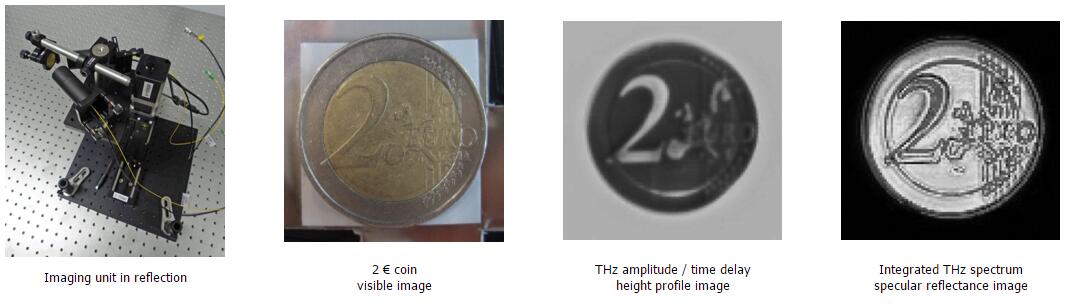

成像模块	IU150	扫描范围:150mm*150mm 成像分辨率：可达300um

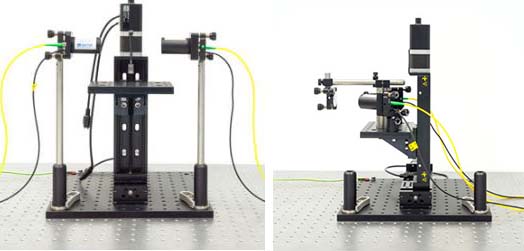

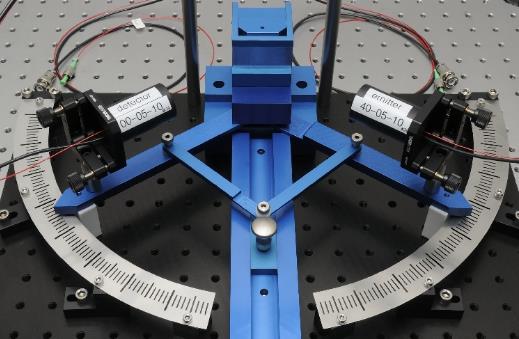

角度扫描模块（手动）	T2T-m	手动调节角度角度扫描范围：15°-90° 角度分辨率：0.5°

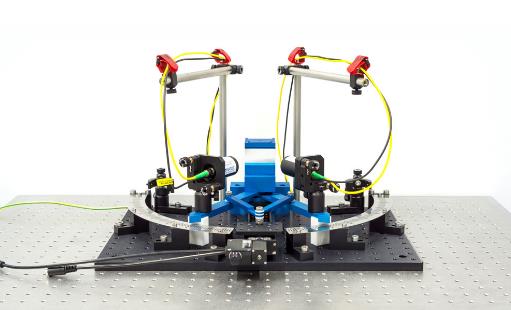

角度扫描模块（自动）	T2T-a	可通过软件调节角度角度扫描范围：15°-90° 角度分辨率：0.5°
