>> 可饱和吸收镜是如何工作的？
产品简介
被动锁模技术由于便于组装， 操作简单等优点， 已被人们广泛的应用于各类激光腔中来产生超短脉冲串。Eachwave专业提供被动锁模器件BATOP半导体可饱和吸收镜SESAM：可饱和吸收镜（SAM） ，可被安装在宽谱激光腔中进行模式锁定。通过可饱和吸收体的损耗机制，连续激光器中杂乱的多脉冲可以被调制成有规律的超短脉冲串。
可饱和吸收体在强光下被漂白，可以使大部分腔内能量通过可饱和吸收体到达反射镜，并再次反射回激光腔中；在弱光下，表现为吸收未饱和的特性，吸收掉所有入射光，有效的把这部分弱光从激光腔中去除掉，表现了调 Q 锁模的抑制作用。而且由于吸收掉了脉冲前沿部分，脉冲宽度在反射过程中会逐渐变窄。
Eachwave推出的BATOP半导体可饱和吸收镜SESAM包含一个布拉格反射镜（Bragg-mirror）生长在基底上（如GaAs晶圆），然后可饱和吸收层做在布拉格反射镜上。尽管半导体可饱和吸收镜已经被广泛的用于各种激光腔中进行模式锁定，但是SAM的应用还是要根据具体情况被精确地设计，如不同的激光器具有不同损耗，增益谱，腔内功率等等，可饱和吸收体的参数都需要跟这些参数相匹配。
BATOP 是激光被动锁模器件-可饱和吸收体的专业供应商。可饱和吸收产品集合了各式各样的不同的器件，包括可饱和吸收镜(SESAM)，可饱和输出耦合镜(SOC)，共振可饱和吸收镜RSAM，可饱和噪声抑制器SANOS，和用于透过应用的可饱和吸收体(SA)。迄今为止，可饱和吸收产品已经覆盖了800nm到2.6μm的常用激光波长范围；封装形式多样，可适用于不同激光系统结构。
半导体可饱和吸收镜SESAM产品
Wavelength region 790 nm ... 830 nm: 800 nm
Wavelength region 910 nm ... 990 nm: 940 nm | 980 nm
Wavelength region 1020 nm ... 1150 nm: 1040 nm | 1064 nm | 1100 nm
Wavelength region 1110 nm ... 1320 nm: 1150 nm | 1300 nm
Wavelength region 1320 nm ... 1460 nm: 1340 nm | 1420 nm
Wavelength region 1470 nm ... 1660 nm: 1510 nm | 1550 nm | 1645 nm
Wavelength region 1900 nm ... 3200 nm: 2000 nm | 2150 nm | 2400 nm | 3000 nm
查看最新SESAM型号：SESAM半导体可饱和吸收镜 九游会j9官方网站光电德国BATOP官网链接www.batop.cn

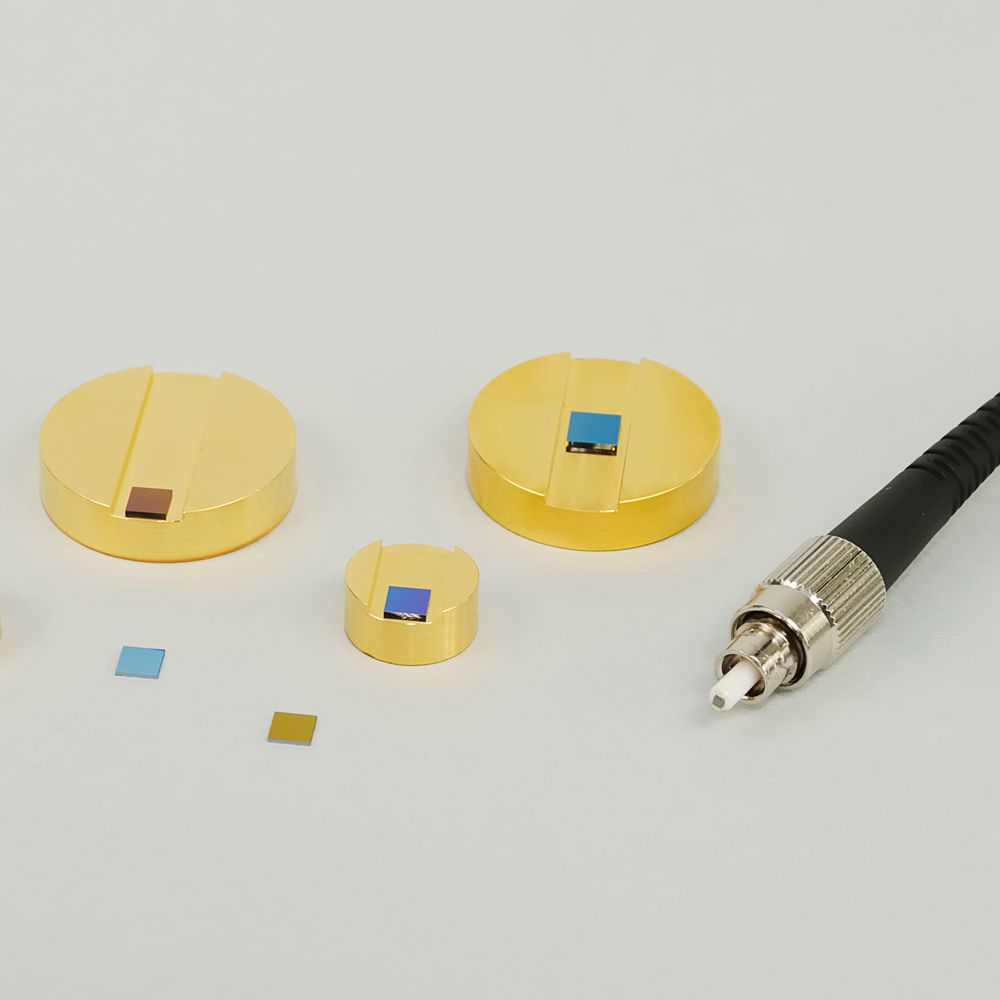

半导体可饱和吸收镜的不同封装形式
规格型号：
描述
SAM-λ-A-τ-x
λ=波长，A=吸收率，τ=弛豫时间，x=封装形式
x =4.0-0
?裸芯片，芯片尺寸4.0 mm x 4.0 mm
x = 1.0b-0
?一盒，4个裸芯片，芯片尺寸1.0 mm x 1.0 mm
x = 1.3b-0
?一盒，4个裸芯片，芯片尺寸1.3mm x 1.3 mm
x = 4.0-12.7g-c / 4.0-12.7g-e
?芯片尺寸4.0 mm x 4.0 mm ，粘合在直径12.7 mm的铜散热基底
?中心安装：x = 4.0-12.7g-c
?边缘安装：x = 4.0-12.7g-e
x = 4.0-12.7s-c / 4.0-12.7s-e
?芯片尺寸4.0 mm x 4.0 mm ，焊接在直径12.7 mm的铜散热基底
?中心安装：x = 4.0-12.7s-c
?边缘安装：x = 4.0-12.7s-e
x = 4.0-25.0g-c / 4.0-25.0g-e
?芯片尺寸4.0 mm x 4.0 mm ，粘合在直径25.0mm的铜散热基底
?中心安装：x = 4.0-25.0g-c
?边缘安装：x = 4.0-25.0g-e
x = 4.0-25.0s-c / 4.0-25.0s-e
?芯片尺寸4.0 mm x 4.0 mm ，焊接在直径25.0mm的铜散热基底
?中心安装：x = 4.0-25.0s-c
?边缘安装：x = 4.0-25.0s-e
x = 4.0-25.4g-c / 4.0-25.4g-e
?芯片尺寸4.0 mm x 4.0 mm ，粘合在直径25.4mm的铜散热基底
?中心安装：x = 4.0-25.4g-c
?边缘安装：x = 4.0-25.4g-e
x = 4.0-25.4s-c / 4.0-25.4s-e
?芯片尺寸4.0 mm x 4.0 mm ，焊接在直径25.4mm的铜散热基底
?中心安装：x = 4.0-25.4s-c
?边缘安装：x = 4.0-25.4s-e
x = 4.0-25.0w-c / 4.0-25.0w-e
?芯片尺寸4.0 mm x 4.0 mm，焊接在水冷铜散热片上，直径25.0 mm
?中心安装：x = 4.0-25.0w-c
?边缘安装：x = 4.0-25.0w-e
x = 4.0-25.0h-c / 4.0-25.0h-e
?芯片尺寸4.0 mm x 4.0 mm ，薄膜焊接在水冷铜散热器上，直径25.0 mm，适用于高功率应用。
?中心安装：x = 4.0-25.0h-c
?边缘安装：x = 4.0-25.0h-e

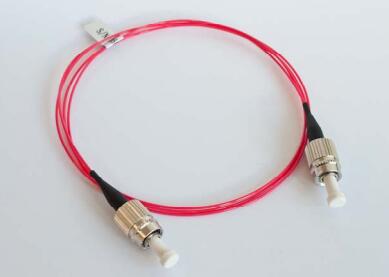

x = FC/PC或者 FC/APC
?安装在1米长的单模光纤上。
?可用光纤：HI 980，HI 1060，Panda SM98-PS-U25A
?FC / PC接头：x = FC / PC
?FC / APC接头：x = FC / APC
订购示例
SAM-1064-2-1ps-4.0-0，SAM-1064-2-1ps-FC/PC- HI1060
附件：
FM-1.3
1.3芯片专用散热底座
PHS
光纤耦合封装专用散热底座

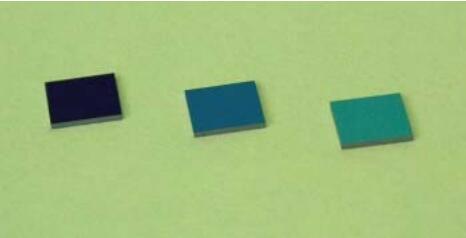

>> 裸片SAM
标准 可选项 GaAs芯片尺寸 4mm×4mm 其他尺寸可选 芯片厚度 400um 150um 芯片背面 原切/磨砂 抛光可选 SESAM正面镀保护电解质膜

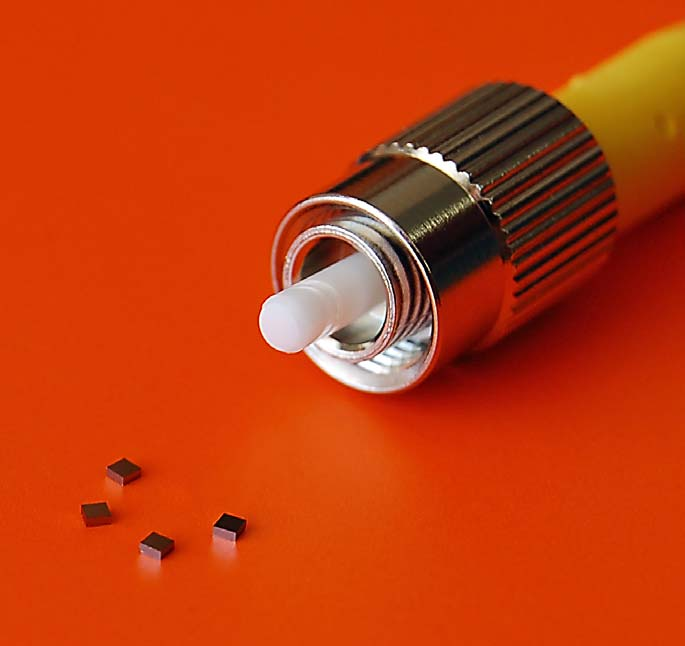

>> 光纤耦合封装半导体可饱和吸收镜SAM
? GaAs 芯片尺寸：1 mm x 1 mm 或1.3 mm x 1.3 mm
? 芯片厚度：450 ?m
? 芯片背面 ：原切/磨砂
? SESAM芯片正面镀保护电解质膜

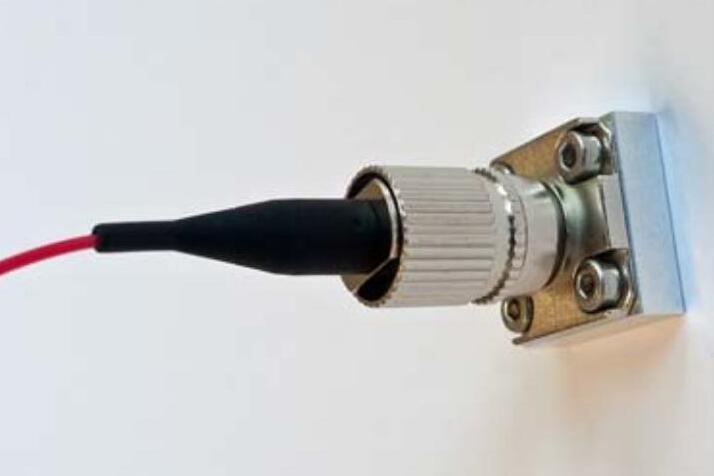

>> 光纤封装可饱和吸收镜SAM，带散热底座
? SAM与FC/PC接口的光纤头之间的链接可以轻松拆卸，利用这个封装，可以在一台激光器上就实现测试多个SAM性能的目的。
? 当SAM表面有不幸损伤，可以轻松换芯片，所以再次实验可以用同样的的SAM芯片。

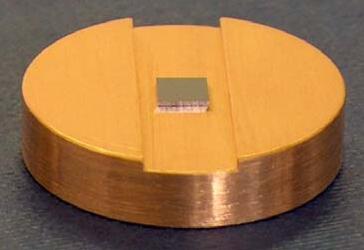

>> 带有散热底座的自由空间可饱和吸收镜SAM
? GaAs 芯片尺寸 4 mm x 4 mm
? 芯片厚度 450 ?m 150um可选
? 芯片背面 原切/磨砂
>> 带有水冷封装的可饱和吸收镜SAM
? GaAs 芯片尺寸： 4 mm x 4 mm
? 芯片厚度 ：450 ?m
? 芯片背面：原切/磨砂
>> 带有光纤封装的可饱和吸收镜SAM
? SAM芯片用胶粘在一个单模光纤一端，光纤接头FC/APC，其他接头类型可选
更多可饱和吸收体产品
>> 半导体可饱和吸收镜 SESAM
>> 可饱和输出耦合器 SOC
>> 共振可饱和吸收镜 RSAM
>> 可饱和噪声抑制器 SANOS
>> 透射型可饱和吸收体 SA
