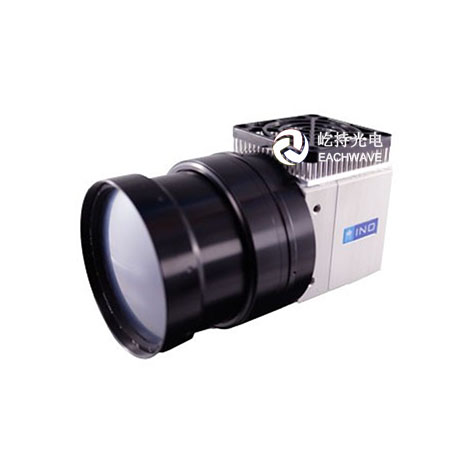

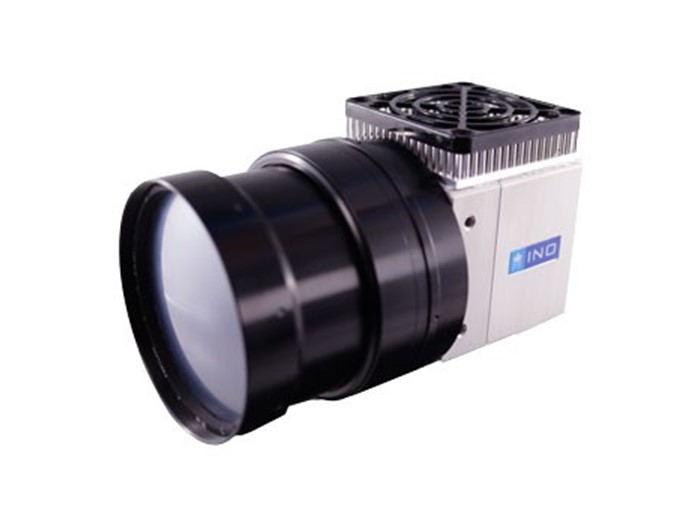

太赫兹相机，INO太赫兹相机，THz相机

更新：2025-07-01 09:38:56??????点击：

品牌：???INO
型号：???MICROXCAM-384I-THZ

产品介绍

产品简介

九游会j9官方网站光电近期推出的MICROXCAM-384I-THZ太赫兹相机基于非制冷、微辐射热测量计原理，专门研发优化设计用于THz波段的成像。太赫兹相机无需冷却就可以达到nW量级的探测灵敏度,等效噪声功率<100pW。适用波长范围：70um-3189um/4.25THz-0.094THz。由于其感应波长很长，对很多物体可以提供穿透性成像（如陶瓷，纺织物，塑料，皮毛或硬纸箱等非极性物质）。太赫兹相机在很宽的波长范围内具有高的灵敏度，帧频可达50fps，可提供实时视频成像。

产品特点

—— 芯片规格：384×288，更高的分辨率；

—— 像元尺寸：35μm；

—— 更大的动态范围及更高的SNR；

—— 高达50Hz 帧频的图像输出；

—— 视频输出功能，可轻易获取实验过程细节；

—— THz Beam Profile及3D可视化分析（<0.12THz）；

—— 同步触发及时间平均功能提高SNR；

—— 更宽的温度操控范围: -10℃～+55℃；

—— GigE接口，可轻易获取原始数据及相机设置参数；

—— 软件定制功能；

太赫兹相机应用案例

1）透射成像：

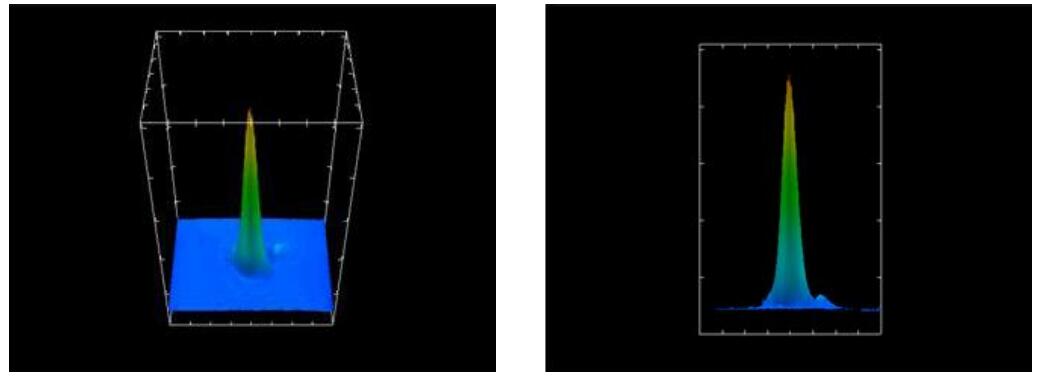

2）太赫兹光斑分析：

INO太赫兹相机规格参数

相机参数^[1]
波长响应范围^[2]	70 um–3,189 um / 4.25 THz–0.094 THz
太赫兹相机传感器^[2]	? 384 x 288 像素非制冷焦平面阵列 ? 35 ?m 像素尺寸 ? 高阻抗硅窗口 ? 特定波长曾透膜
帧频	50 Hz
视频输出	GigE Link ? RJ-45 接头 ? 16位原始数据
电源供给	12 V DC 常规(10V DC to 15V DC )
功率	< 3 W (不包含 TEC 功率)
尺寸	61 mm (H) x 61 mm (W) x 65 mm (L) 2.4 in. (H) x 2.4 in. (W) x 2.6 in. (L)
重量	360 g 不包含镜头重量
操作温度	0 to 40 °C

INO太赫兹相机镜头

太赫兹镜头可以结合THz Microxcam-384i相机，提供优越的图像质量，满足您的需求。

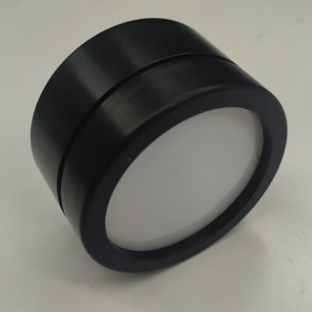

1）如果你想要一个轻，紧凑的太赫兹镜头，在使用时更容易处理，F/0.7镜头是最好的选择。它的设计覆盖了整个太赫兹波段，对短波应用特别有效。
2）INO F/0.6镜头是目前市场上F/#最小的太赫兹镜头。这种镜头向相机发送更强的信号，以获得更好的对比度和优越的图像质量。
3）对于特定区域的更高分辨率，太赫兹Macro是理想的选择。与我们的太赫兹相机搭配，它提供了无与伦比的图像分辨率。

光学镜头参数[3]
型号	F/0.7	Macro	F/0.6
焦距	44mm	48mm	50mm
透镜材料	HRFZ-Si	HRFZ-Si	HRFZ-Si
抗反膜	Parylene-C	Parylene-C	Parylene-C
Number of lenses	2	2	2
尺寸	80 mm (?), 66.5 mm (L)	141 x 141 x 171 mm (WxLxH)	146 x 171 x 171 mm (WxLxH)
重量	350 g	3 kg	3.5 kg
