产品简介

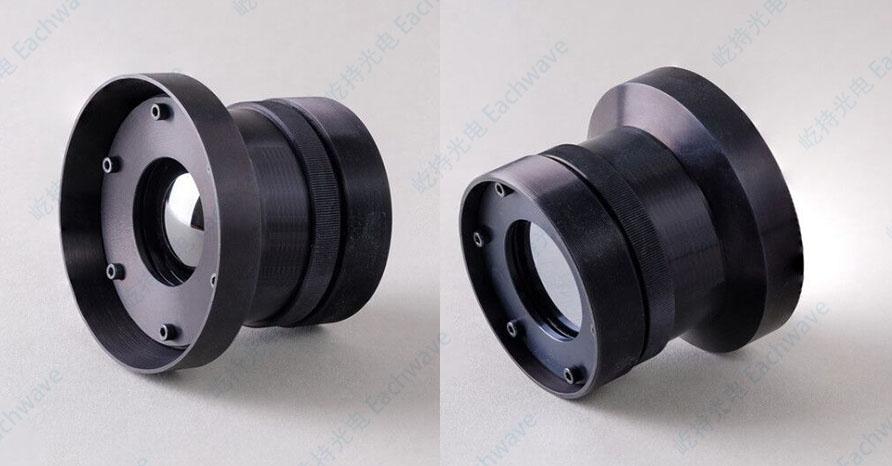

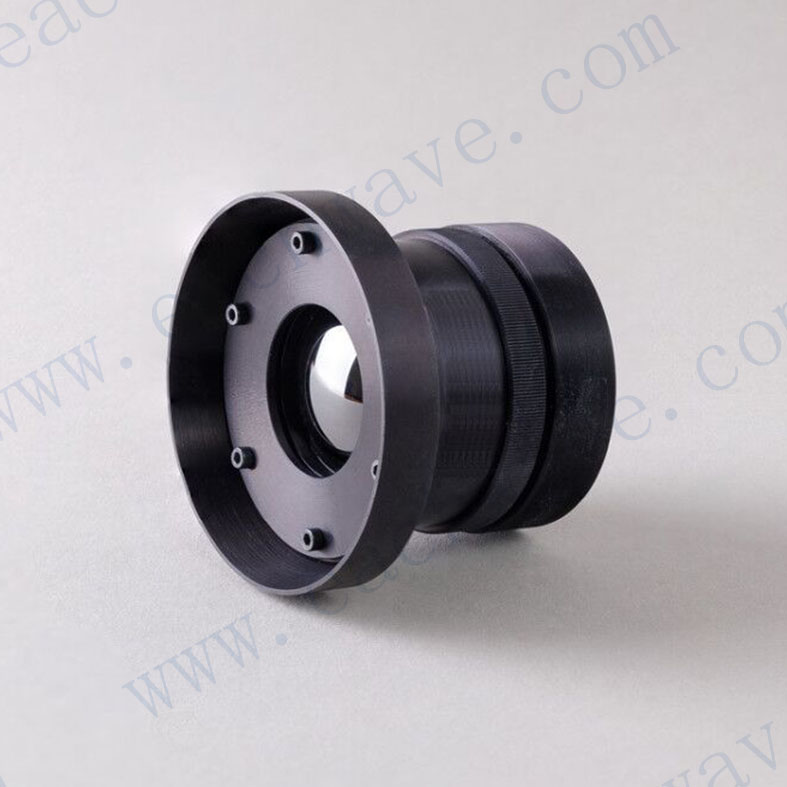

物镜是高质量成像系统中必备的光学元件。对于THz成像系统，主要针对非制冷焦平面阵列微辐射仪（矩阵对角线10.4mm，横纵比4:3），我们推出两款高阻硅THz相机物镜镜头。另外我们也根据客户需求，接受定制化产品。
标准高阻硅镜头规格
实验测试
用焦平面阵列bolometer相机（320×240像素，像素尺寸23.5um），测试THz相机镜头。波长150-300um。如下图：

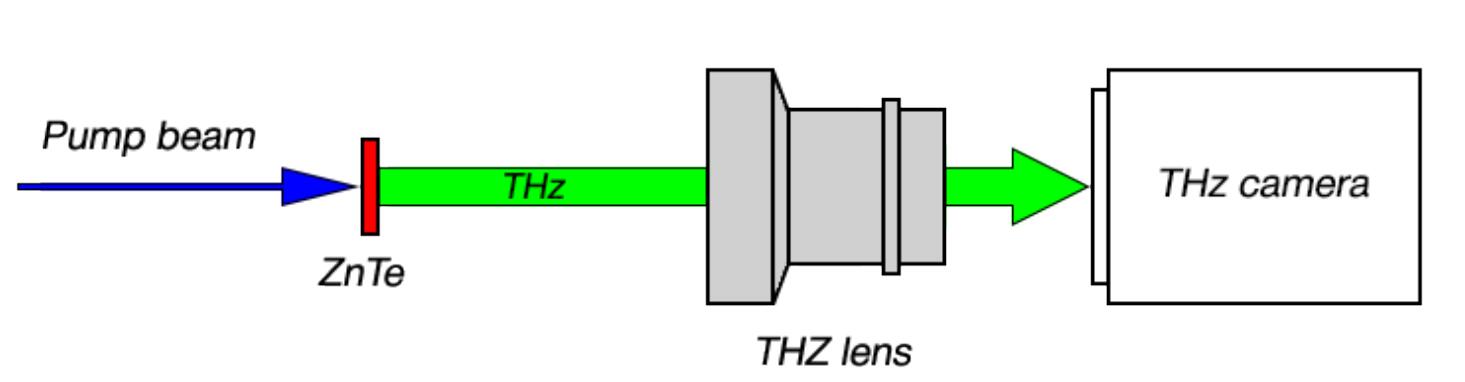

实验光路图
780nm，25fs脉冲宽度的飞秒激光激发0.5mm厚的ZnTe晶体，产生带宽0.1-2THz的THz光束。泵浦光束半高全宽为6mm，THz辐射光束直径减小为泵浦光的1/√2，即4.2mm。太赫兹镜头放置和ZnTe晶体共线，具体晶体“L”。THz相机则放置在镜头后面“f”处。相机的探测面具体相机入口12.9mm，探针阵列最灵敏的波长范围为30-300um。

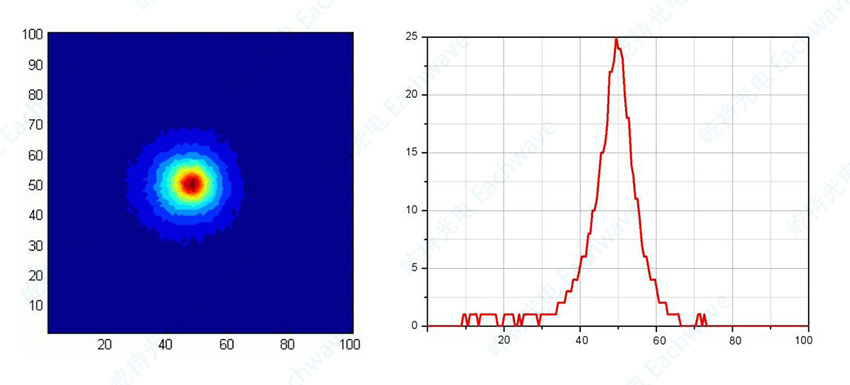

下图展示了THz光束压缩后的形貌，L=200mm，f=15mm，f数K=0.95，收缩宽度260um
THz光束分析（经过镜头压缩后）

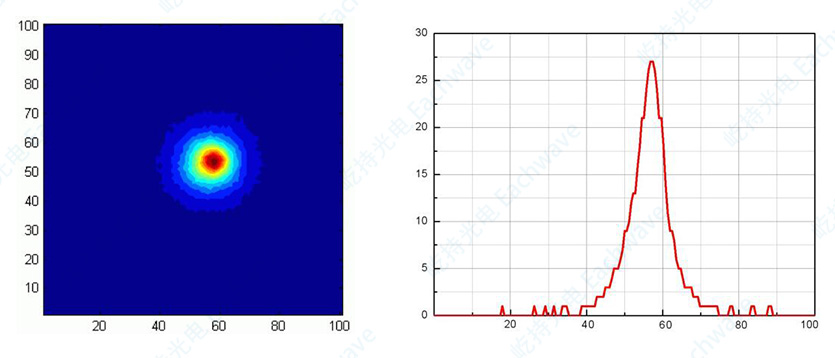

下图展示了THz光束被镜头压缩后的形貌，L=200mm，f=12mm，f数K=0.7，收缩宽度310um
