高速线性太赫兹相机 High speed linear THz camera

更新：2024-05-09 16:00:19??????点击：

品牌：???Terasense
型号：???TeraFAST-256-HS system

产品介绍

高速线性太赫兹相机 High speed linear THz camera

产品简介： 点击链接：>> 高速线性扫描THz成像新视频！

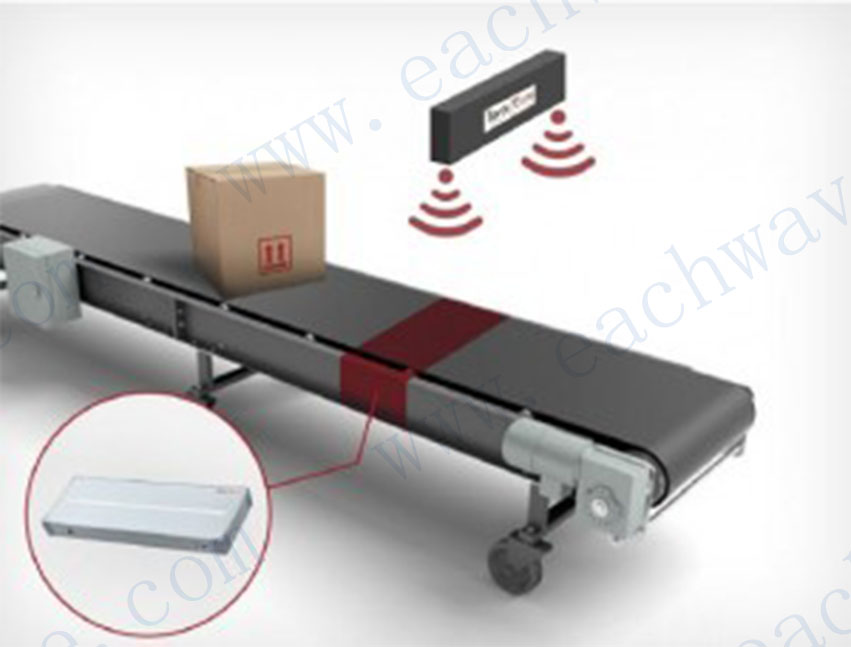

高速线性THz相机是我们推出的一款新型的THz成像产品，它的成像速率达到了5000fps，与此同时它可以非常简单的集成到各种工业生产过程中。其超快响应速率的线性传感器阵列满足了众多工业应用在无损检测以及质量控制方面的需求，这款线性相机可以应用于大多数速度甚至高达15m/s的传送带生产过程中。

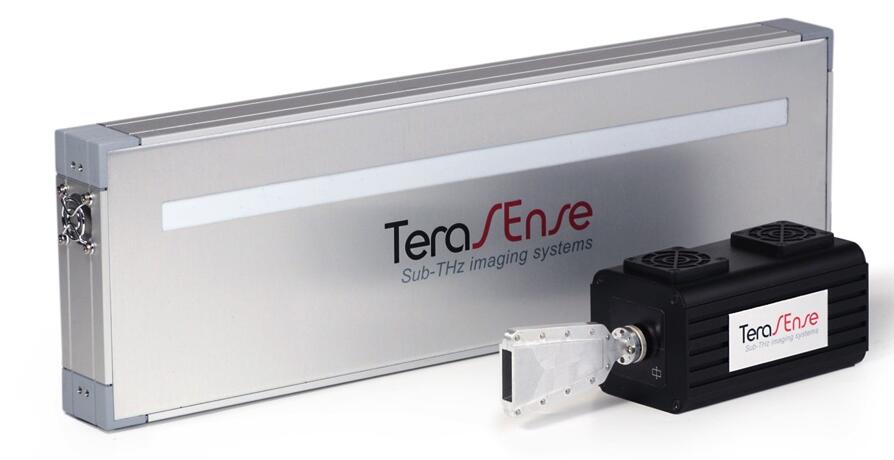

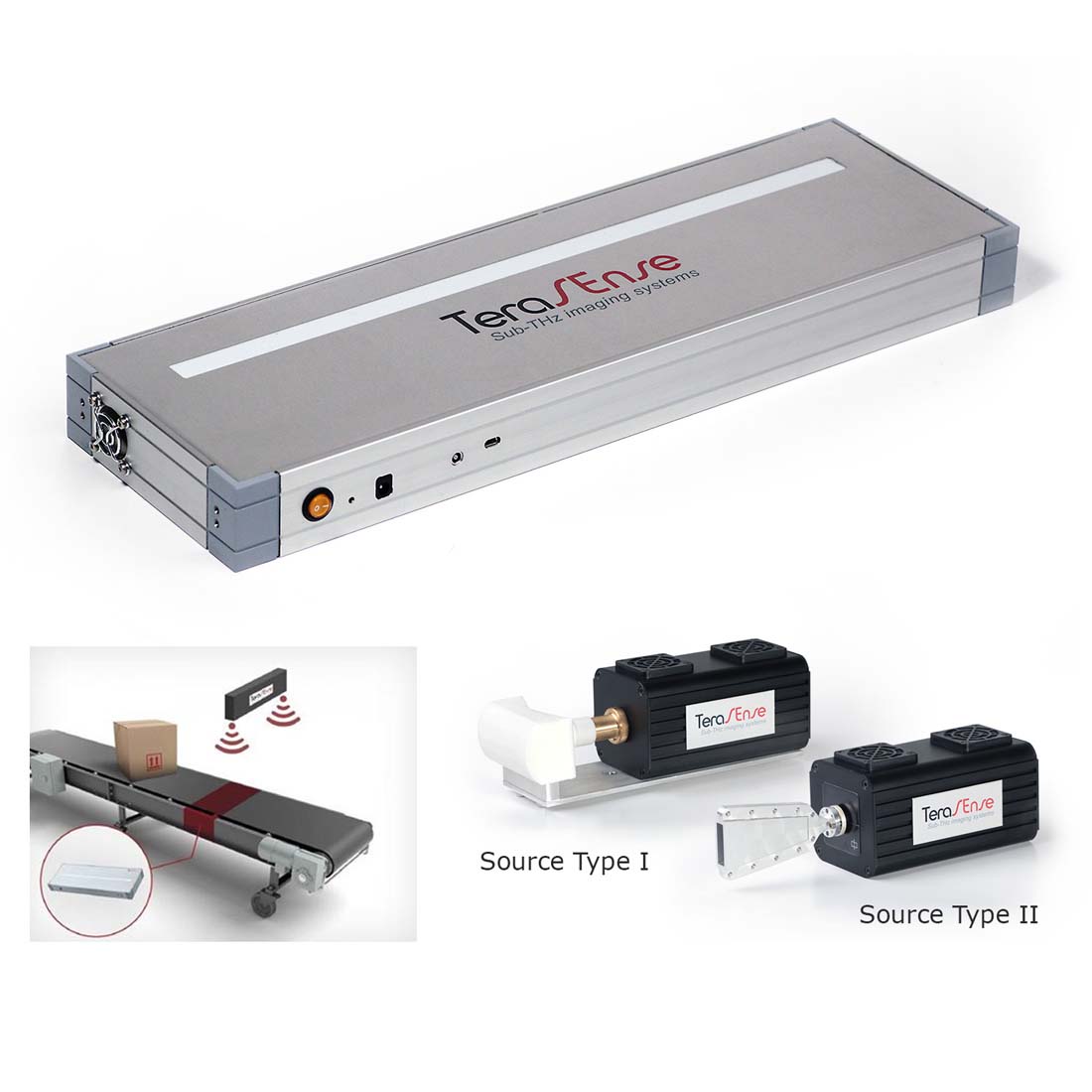

我们的线性太赫兹成像系统有两部分构成：一个太赫兹线性相机和一个太赫兹源。两个设备同步优化集成。THz发生器上配置有一个喇叭锥设计如下图所示，使得信号发生器发射出的THz光束覆盖到传送带的面积大小。喇叭锥角可以均匀的将THz光束分散开，确保接收端的线性相机上各处功率一样。相机的像素决定了成像的空间分辨率为1.5mm，这个分辨率足够满足于大多数工业应用。

产品特点：

? 成像采集速率: 5 KHz (5000 fps)
? 扫描速度: 高至 15m/sec (900m/min)
? 光谱范围: 50 GHz – 0.7 THz
? 像素个数： (可变化的): 256 x 1
? 软件：TeraFast? Viewer software
? 质保期: 1.5 年
? 简单集成

线性相机系统规格参数（分辨率1.5mm）：

型号	TYPE Ⅰ	TYPE Ⅱ	TYPE Ⅲ

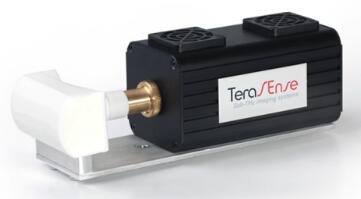

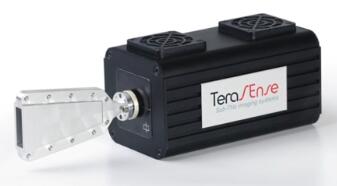

照明源图片
辐射源功率	100GHz/80mW	100GHz/110mW	100GHz/400mW
相机像素尺寸	1.5mm x 3 mm	1.5mm x 3 mm	1.5mm x 3 mm
像素数	256×1	256×1	256×1
成像面积	384 x 3 mm	384 x 3 mm	384 x 3 mm
设备尺寸	452 x 175 x 44.5 mm	452 x 175 x 44.5 mm	452 x 175 x 44.5 mm
同步输出	TTL (+5 V)	TTL (+5 V)	TTL (+5 V)
通讯接口	mini-USB	mini-USB	mini-USB
成像速率	100-5000 fps (5 KHz)	100-5000 fps (5 KHz)	100-5000 fps (5 KHz)
响应度	8000 V/W	8000 V/W	8000 V/W
最小可测功率/像素	100 nW (at 5000 fps）、 45 nW (at 1000 fps）、 14 nW (at 100 fps）
软件	TeraFast? Viewer	TeraFast? Viewer	TeraFast? Viewer

线性相机系统规格参数（分辨率0.5mm）：

型号	TeraFAST-256-HS-300	TeraFAST-512-HS-300

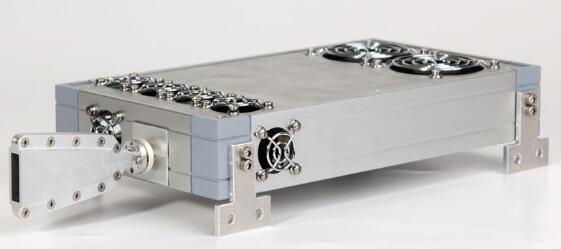

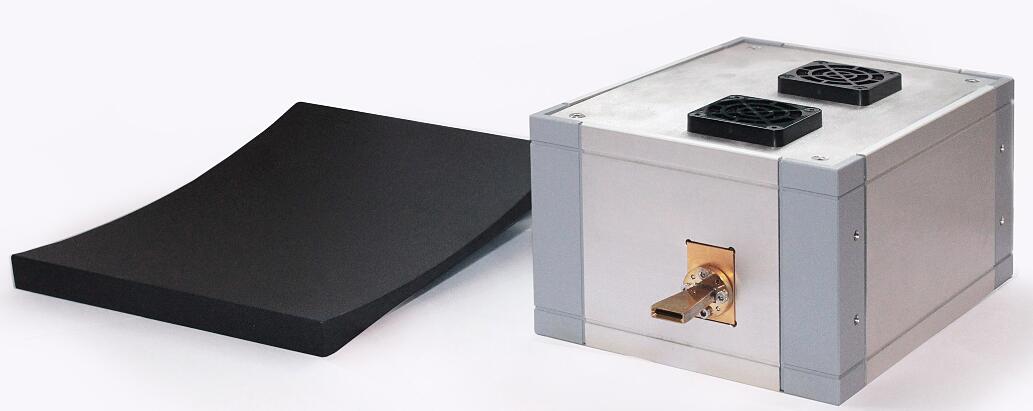

照明源图片
辐射源频率/功率	300GHz/10mW
相机像素尺寸	0.5mm x 0.5 mm
像素数	256×1	512×1
成像面积	130 x 0.5 mm	260 x 0.5 mm
设备尺寸	200 mm ×160 mm x 44.5 mm	330 mm ×160 mm x 44.5 mm
同步输出	TTL (+5 V)
通讯接口	mini-USB
成像速率	100-5000 fps (5 KHz)
响应度	8000 V/W
软件	TeraFast? Viewer

应用范围：

1，非金属材料的无损探伤

2，太赫兹箱包检测

3，太赫兹人体安检仪

4，食品，药品，化妆品异物快速检测，非常规含水量快速检测

5，木材，建材缺陷快速检测，非常规含水量快速检测

6，农业：如快速识别农产品与泥块并分拣

7，牧业：如快速判断活体绵羊毛皮厚度

8，刑侦：文物研究等无损检测

高速线性太赫兹相机视频演示
