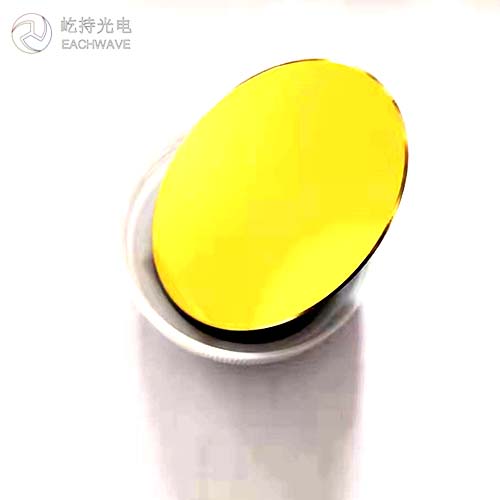

离轴抛物镜 Off-Axis Parabolic Mirrors

更新：2023-09-26 10:35:01??????点击：

品牌：???Tydex
型号：???Off-Axis Parabolic Mirrors

产品介绍

离轴抛物镜产品简介

资料下载： Download Off-Axis Parabolic Mirrors Datasheet (PDF, 164 KB)

离轴抛物镜是光学仪器中最常见的一种非球面反射镜。它们不受球面像差的影响，它可以将将平行光束聚焦到一个点或点源上，直到无限远。

在许多光学系统中，都不需要使用完全旋转对称的孔径元件。另一方面在一些应用当中，镜子的中心位置使光路变得模糊，这将是一个灾难。在这些系统中，离轴抛物镜相比传统的反射镜具有更多的优势。

离轴抛物镜的主要应用

√ 目标模拟器

√ 准直光束

√ MTF测量系统和其他光学测试设备

√ 红外光谱系统

√ 辐射测量计

√ 光束扩束

√ 激光发散角测量系统

离轴抛物镜的主要优势

√ 缩小系统尺寸

√ 减小系统的重量

√ 楔形镜和等厚镜都可用

√ 减小系统成本

如何定义一个离轴抛物镜

Off-axis parabolic mirror draft

离轴抛物镜草图

离轴抛物镜草图解释

父焦距 (PFL) 是父抛物面的焦距. 它将表面的形状定义为 Z=R^2/4*PFL, 其中R是顶点的径向距离，Z是表面的弧顶高度。

偏焦距 (SFL) 是离轴抛物镜的机械中心到抛物线焦点的距离。这个值可以根据父焦距（PFL）来计算，反之亦然。

光中心线是平行于父抛物线光轴并通过机械中心的直线。

区域半径 (ZR) 为父抛物线光轴与离轴抛物镜光中心线之间的距离。

离轴距离(OAD) 父抛物线光轴到OAP内缘的距离。这个值可以根据区域半径计算而来，反之亦然。

调平（Adjust flat ）一般是用胶站在离轴抛物镜上。

它垂直于父抛物线光轴(也因此垂直于离轴抛物镜的中心线)，对光学系统中离轴抛物镜的调节有很大的帮助。

完全定义一个离轴抛物镜需要下面五个参数

PFL (or SFL),
ZR (or OAD),
CA (clear aperture),
SA (surface accuracy),
and SQ (surface quality).

辅助参数有下面几个

良好的机械尺寸和厚度 (if not specified we state Diameter = CA+10 mm and Thickness = Diameter/8),
更好的材料 (if not specified we state LK-7 optical glass – Russian analogue of Pyrex),
图层类型 (if not specified we state protected aluminum).

我们生产离轴抛物镜的几个关键数据

典型的材料是LK-7耐热玻璃, CO-115M 玻璃陶瓷, BK7玻璃等
典型表面精度是 l/8 at 633 nm PtV, l/40 RMS. 可根据要求生产精度更高的曲面。
典型的涂层是铝保护，其他金属(银或金)或多层介质涂层可根据要求提供。
有效焦距从25mm到2000mm可选择。
直径可达640mm，典型值100-400mm。

这些参数都不是独立存在的，例如更长的焦距可以获得更好的表面精度，更长的区域半径表面精度差一些。

证明文件

针对每一个离轴抛物镜，我们都会提供一个质量证书包含表面质量，表面精度，测试的父焦距，区域半径以及机械尺寸。表面的干涉图，计算表面误差轮廓和涂层反射谱也会体现再质量证书上。样品干涉仪图，表面误差轮廓和涂层光谱如下所示。通光孔径8英寸，区域半径7英寸，父焦距40.

Typical interferometer graph of OAP mirror

离轴抛物镜典型干涉图样

Surface error profile reconstruction

曲面误差轮廓重构

波前分析

测量形变的单位: um
波长: 0.633 μm
参考平面: 球面
减去畸形:
区域误差的形式 - 泽尔尼克多项式

规则误差参数

D = -0.000 Lx = 0.000 Ly = -0.000 C = 0.000 RMS(W) = 0.009
A = 0.013 FIA = 41.300 PV = 0.025 RMS(W-A) = 0.007 FA = 0.361
B0 = 0.007 PV = 0.011 RMS(W-Z) = 0.008 FZ = 0.137
B2 = -0.043
B4 = 0.043
C = 0.020 FIC = 5.327 PV = 0.013 RMS(W-C) = 0.008 FC = 0.074

Local errors

PV = 0.037			RMS(M) = 0.006
Characteristics of wavefront
RMS	MIN	MAX	PV	STRL	STRH
0.009	-0.023	0.032	0.055	0.998	0.999

保护铝(Al + SiO2)涂层典型的反射光谱。

常规离轴抛物镜型号

名称	型号	尺寸（mm）	有效焦距(mm)	镀膜	单价（元）
离轴抛物镜	MY254-OAP-254-Al	25.4	25.4	增强铝	1200
离轴抛物镜	MY254-OAP-508-Al	25.4	50.8	增强铝	1200
离轴抛物镜	MY254-OAP-762-Al	25.4	76.2	增强铝	1200
离轴抛物镜	MY254-OAP-1016-Al	25.4	101.6	增强铝	1200
离轴抛物镜	MY254-OAP-254-Ag	25.4	25.4	保护银	1350
离轴抛物镜	MY254-OAP-508-Ag	25.4	50.8	保护银	1350
离轴抛物镜	MY254-OAP-762-Ag	25.4	76.2	保护银	1350
离轴抛物镜	MY254-OAP-1016-Ag	25.4	101.6	保护银	1350
离轴抛物镜	MY254-OAP-254-Au	25.4	25.4	保护金	1350
离轴抛物镜	MY254-OAP-508-Au	25.4	50.8	保护金	1350
离轴抛物镜	MY254-OAP-762-Au	25.4	76.2	保护金	1350
离轴抛物镜	MY254-OAP-1016-Au	25.4	101.6	保护金	1350
离轴抛物镜	MY508-OAP-508-Al	50.8	50.8	增强铝	2200
离轴抛物镜	MY508-OAP-762-Al	50.8	76.2	增强铝	2200
离轴抛物镜	MY508-OAP-1016-Al	50.8	101.6	增强铝	2200
离轴抛物镜	MY508-OAP-1524-Al	50.8	152.4	增强铝	2200
离轴抛物镜	MY508-OAP-508-Ag	50.8	50.8	保护银	2200
离轴抛物镜	MY508-OAP-762-Ag	50.8	76.2	保护银	2200
离轴抛物镜	MY508-OAP-1016-Ag	50.8	101.6	保护银	2200
离轴抛物镜	MY508-OAP-1524-Ag	50.8	152.4	保护银	2200
离轴抛物镜	MY508-OAP-508-Au	50.8	50.8	保护金	2300
离轴抛物镜	MY508-OAP-762-Au	50.8	76.2	保护金	2300
离轴抛物镜	MY508-OAP-1016-Au	50.8	101.6	保护金	2300
离轴抛物镜	MY508-OAP-1524-Au	50.8	152.4	保护金	2300
