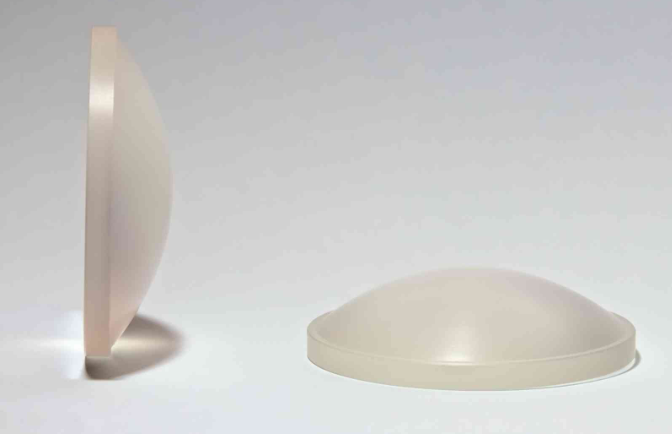

上海九游会j9官方网站光电技术有限公司提供不同规格的非球面TPX透镜

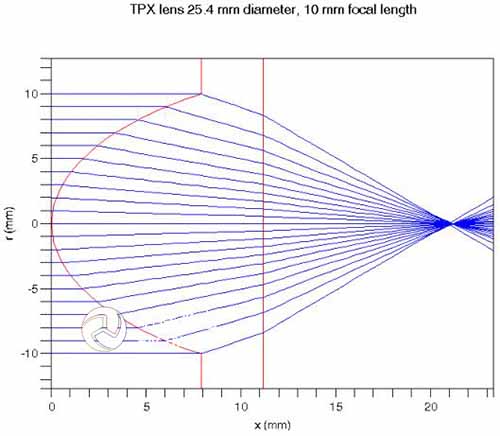

太赫兹透镜,非球面TPX透镜,直径1英寸,焦距10mm
TPX-D25.4-f10
? 透镜直径:25.4 mm ? 焦距: 10 mm ? 通光孔径: 20 mm ? F* number: 0.5 ? 折射率: 1.45 at 1 THz ? 数值孔径 NA: 0.64 ? 中心厚度: 11.2 mm ? 材料: TPX (Polymethylpentene) ? 空间分辨率 @ 1 THz: 0.3 mm ? 形状: 平-凸 (非球面)

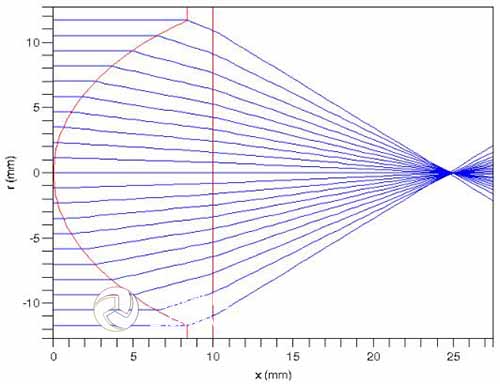

太赫兹透镜,非球面TPX透镜,直径1英寸,焦距15mm
TPX-D25.4-f15
? 透镜直径: 25.4 mm ? 焦距: 15.0 mm ? 通光孔径: 23.4 mm ? 折射率: 1.45 at 1 THz ? 数值孔径: 0.59 ? 中心厚度: 8.0 mm ? 边缘厚度: 1.6 mm ? 材料: TPX (Polymethylpentene) ? 形状: 平-凸 (非球面)

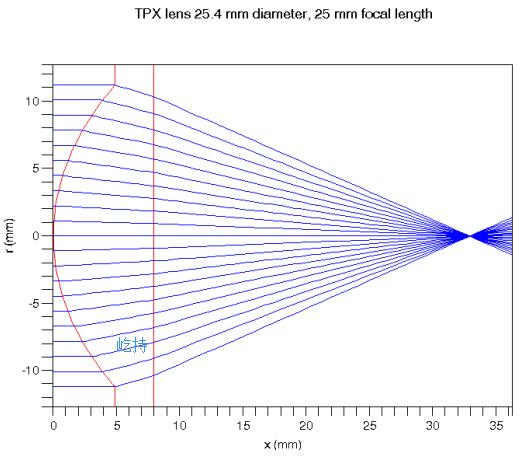

太赫兹透镜,非球面TPX透镜,直径1英寸,焦距25mm
TPX-D25.4-f25
? 透镜直径: 25.4 mm ? 焦距: 25.0 mm ? 通光孔径: 22.4 mm ? 折射率: 1.45 at 1 THz ? 数值孔径 NA: 0.38 ? 中心厚度: 8.0 mm ? 边缘厚度: 3.1 mm ? 材料: TPX (Polymethylpentene) ? 形状: 平-凸 (非球面)

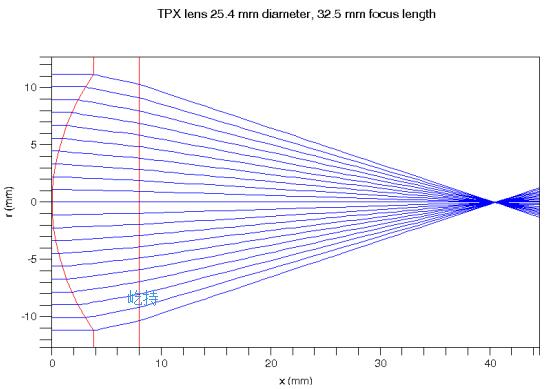

太赫兹透镜,非球面TPX透镜,直径1英寸,焦距32.5mm
TPX-D25.4-f32.5
? 透镜直径: 25.4 mm ? 焦距: 32.5 mm ? 通光孔径: 22.0 mm ? 折射率: 1.45 at 1 THz ? 数值孔径 NA: 0.3 ? 中心厚度: 8.0 mm ? 边缘厚度: 4.2 mm ? 材料: TPX (Polymethylpentene) ? 形状: 平-凸 (非球面)

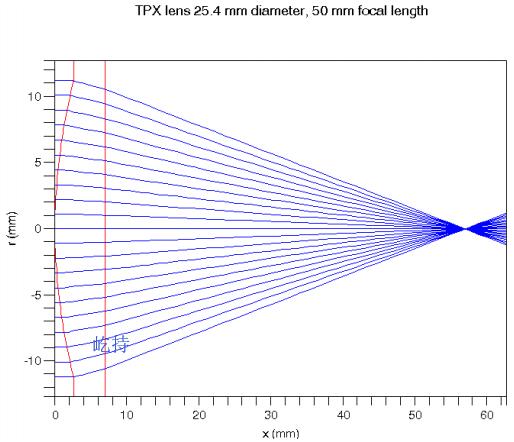

太赫兹透镜,非球面TPX透镜,直径1英寸,焦距50mm
TPX-D25.4-f50
? 透镜直径: 25.4 mm ? 焦距: 50.0 mm ? 通光孔径: 22.4 mm ? 折射率: 1.45 at 1 THz ? 数值孔径 NA: 0.21 ? 中心厚度: 7.0 mm ? 边缘厚度: 4.4 mm ? 材料: TPX (Polymethylpentene) ? 形状: 平-凸 (非球面)
其他规格的非球面TPX透镜
太赫兹透镜,非球面TPX透镜,直径1英寸,焦距67mm TPX-D25.4-f67
太赫兹透镜,非球面TPX透镜,直径1英寸,焦距100mm TPX-D25.4-f100
太赫兹透镜,非球面TPX透镜,直径1英寸,焦距150mm TPX-D25.4-f150
太赫兹透镜,非球面TPX透镜,直径2英寸,焦距35mm TPX-D50-f35-0
太赫兹透镜,非球面TPX透镜,直径2英寸,焦距65mm TPX-D50-f65-0
太赫兹透镜,非球面TPX透镜,直径2英寸,焦距100mm TPX-D50-f100-0
太赫兹透镜,非球面TPX透镜,直径2英寸,焦距200mm TPX-D50-f200-0
TPX材料简介
在大量聚合物中,有一些对THz波是透明的,反射率很低。一般意义上说,最好的材料是TPX (polymethylpentene), polyethylene (PE), polypropylene (PP),和polytetrafluoroethylene (PTFE or Teflon).对于长波长,这些聚合物的透过率曲线也很平坦。 对于短波长,主要是<200 ?m,内部的不均匀性就会导致一些散射和波动。也就是说,聚合物对短波长呈现出不透明的特点。
Polymethylpentene (TPX)
TPX 是所有已知聚合物中最轻的。它对紫外,可见和THZ波段是透明的。当然也就是可以用He-Ne激光器来进行准直。该聚合物折射率约为1.46,和波长关系不大:
λ, ?m
n
0.633
1.463
24
1.4568
60
1.4559
300
1.46
667
1000
1.4650
3191
1.466
TPX对mm波的传输损耗非常低。它有非常优良的热阻,并且能抗一些商用的化学品的腐蚀。

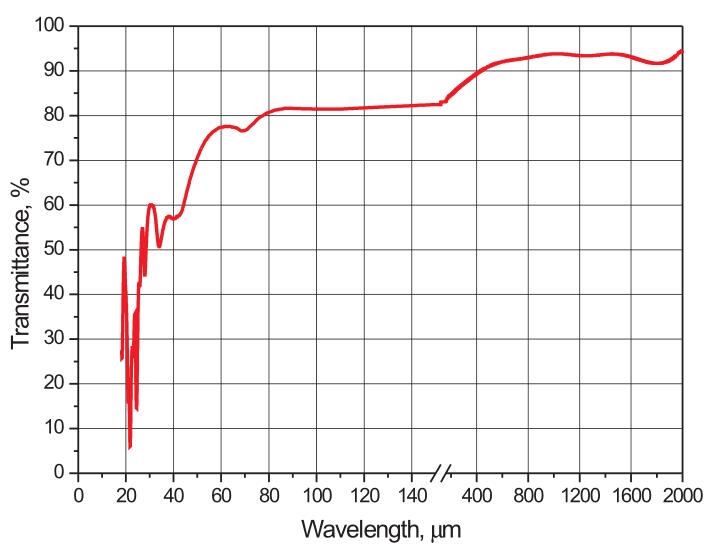

2mm厚度的TPX窗片在太赫兹波段的透过率

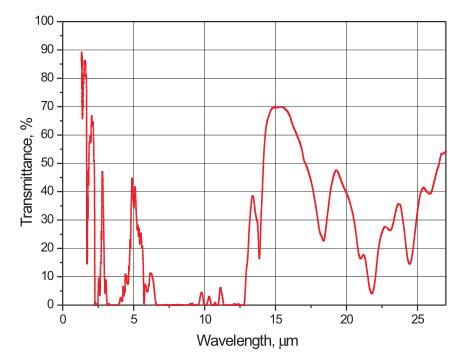

2mm厚度的TPX窗片在红外波段的透过率
2mm厚度的TPX窗片在可见光以及近红外波段的透过率
