宽带太赫兹波片消色差太赫兹波片 THz波片 THz Broad-band Phase Transformers

更新：2025-09-22 13:48:48??????点击：

品牌：???Tydex
型号：???THz Broad-band Phase Transformers

产品介绍

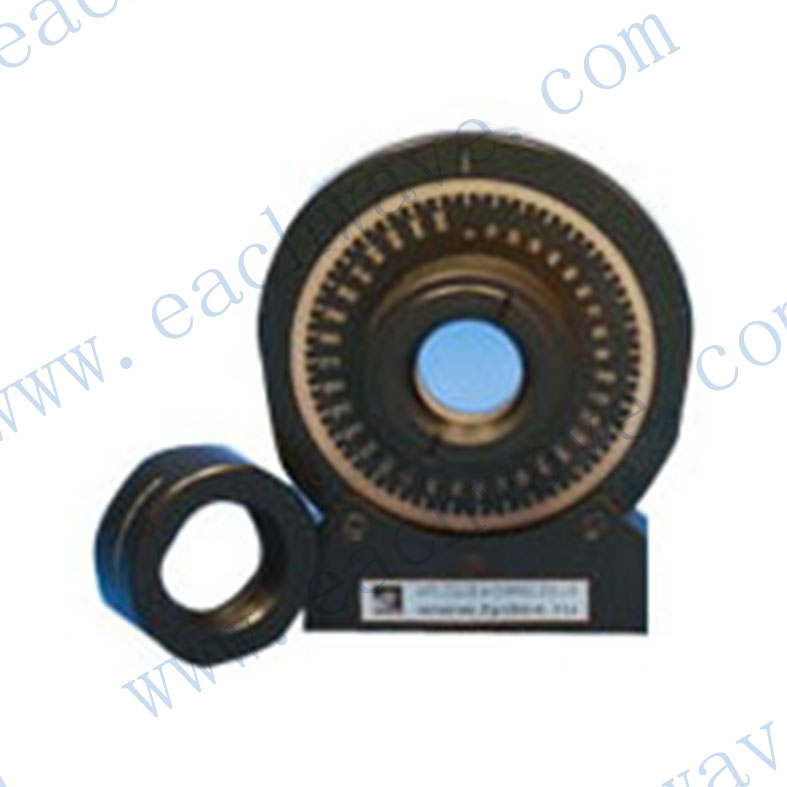

宽带太赫兹波片消色差太赫兹波片 THz波片 THz Broad-band Phase Transformers

产品简介

THz单色波片只能用于特定的单一波长，因为相位延迟非常依赖于波长，有时人们需要在一些特殊的波段保持几乎恒定的相位延迟，为了满足这个要求，我们开发出THz宽频带相位转换器。

宽频带相位转换器和消色差太赫兹波片的基本算法众所周知，但是它们不适用于高分辨率的测量系统，所以，我们调整算法，考虑到干涉的影响，宽频带相位转换器由几个特殊径向的石英晶体薄片组成，这些波片层叠在一起，并安装在夹具上，根据琼斯理论系统可知，几个延迟波片在光学上等同于两个器件：延迟器和旋转器。延迟器提供需要的相位延迟（一般是π 或 π/2），旋转器则令偏振角度变化ω。

参数规格

类型	THz Achromatic Polarization Converter(APC)	THz Achromatic Wave Plate (AWP)
操作波长范围	60‐300 um ，或用户指定	60‐95 um ，或用户指定
椭圆率公差	± 3%，或用户指定	± 10%，或用户指定
通光孔径	25 mm (标准) ，或<25mm (用户指定)
支架	传统光学光学底座或旋转器

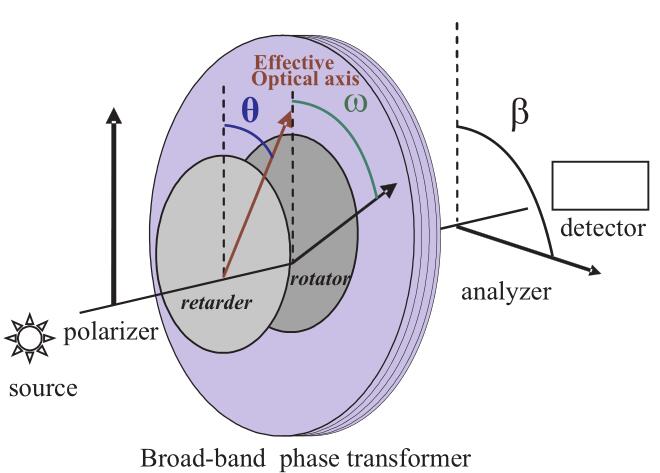

根据琼斯理论，宽带相位转换器起偏器以及检偏器的相对位置

我们一般提供两种类型的宽带相位转换器，主要取决于ω值：

1）ω≠0，并且依赖于波长，我们称其为“消色差太赫兹偏振转换器” achromatic polarization converter (APC)。

2）ω≈0，并且随着波长的变化保持恒定值，这种情况下就是常规的消色差太赫兹波片 achromatic waveplate (AWP)，其操作使用方法和单色波片类似。

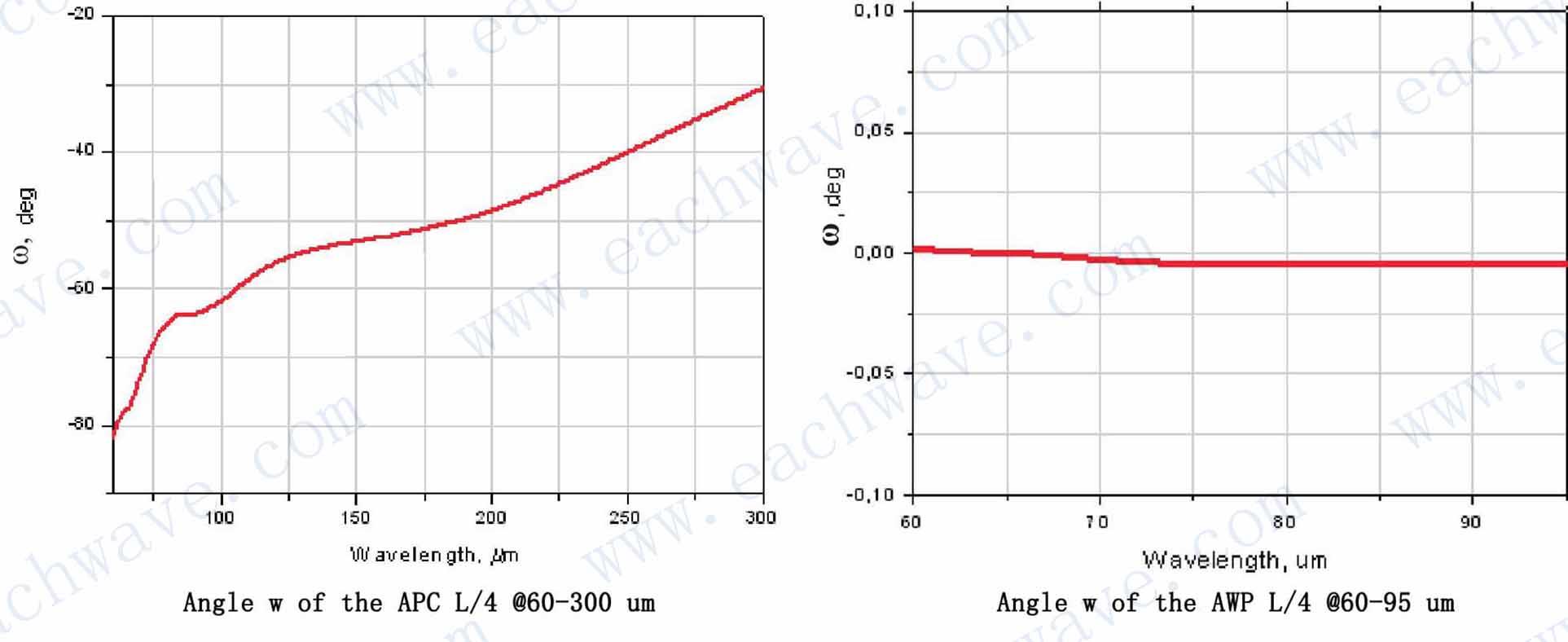

测试例子：APC 和 AWP ω值

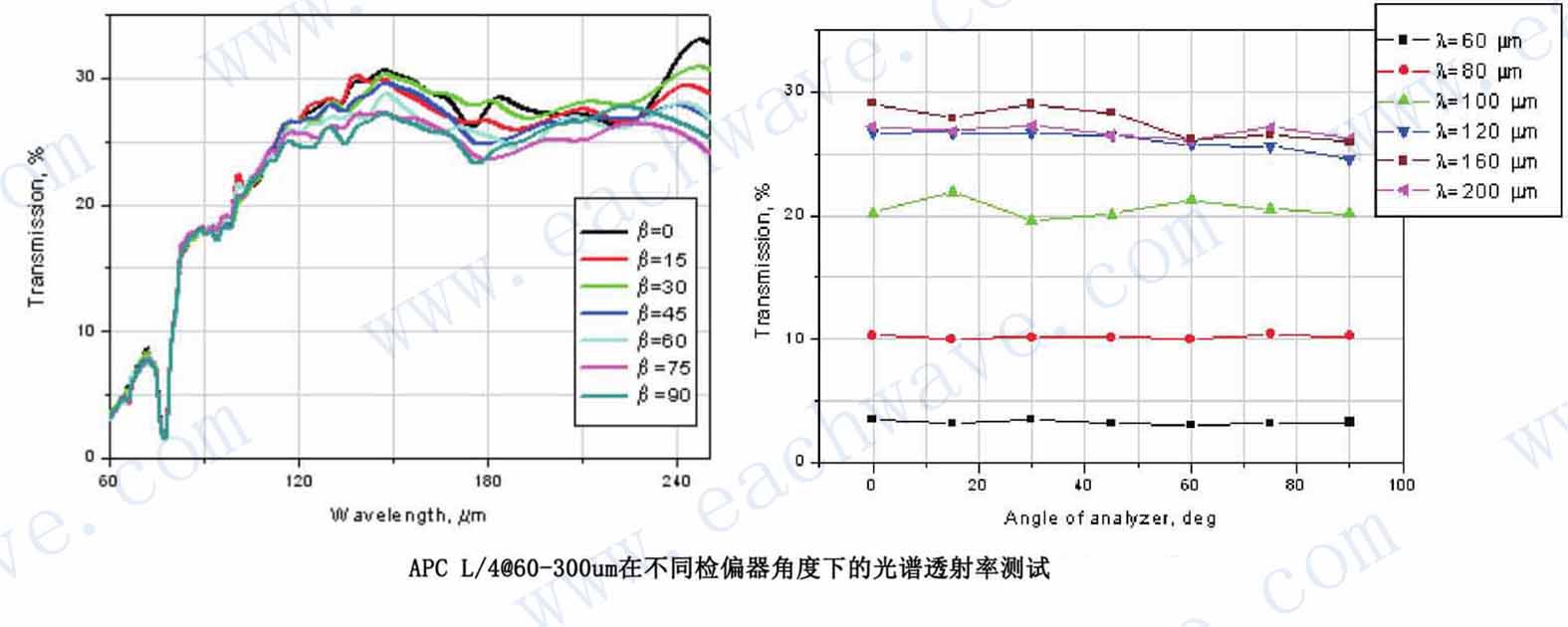

消色差太赫兹波片APC测试效果:

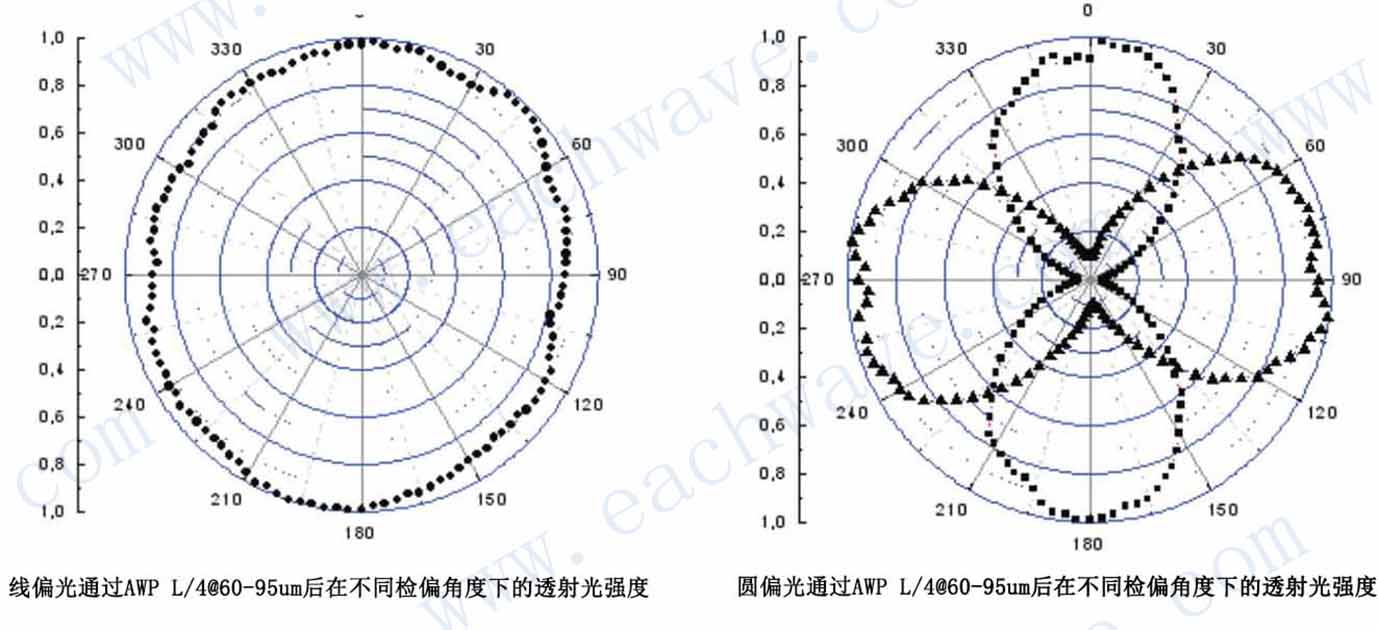

消色差太赫兹波片AWP测试效果:

资料下载

>>Download THz Broad-band Phase Transformers Datasheet (PDF, 360 KB)
