产品简介
九游会j9官方网站光电提供各种规格的离轴抛物面镜
√ 采用铝膜基片反射镜
√ 备有15°、30°、45°、60°或90°的离轴可选
√ 可选择铝膜、银膜和金膜
与标准抛物面反射镜的不同之处在于，离轴抛物金属膜反射镜可在特定角度下直射并聚焦入射平行光，并且支持无限远焦点。这些反射镜普遍应用为Schlieren和MTF系统的平行光管，而镀金膜离轴抛物反射镜则用于FLIR测试系统。
注意：由于表面粗糙度为175?，因此这种反射镜不适用于需要低散射的可见光和紫外应用。
规格参数：

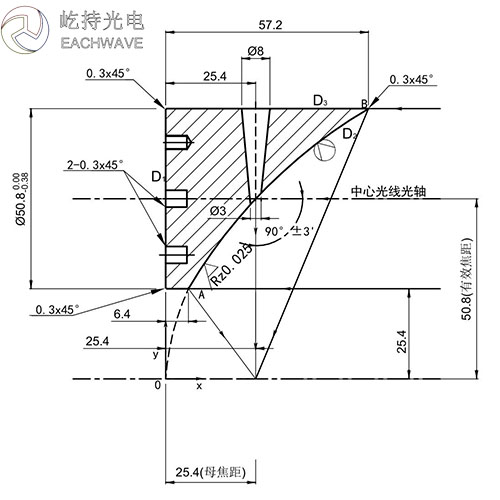

MY508-OAP-508 打锥形孔示意图纸
1. 直径
离轴抛物面金属反射镜一般为原型，直径就是外形尺寸。1英寸（25.4mm）的离轴反射镜就是采用1英寸的圆柱金属切削加工而成的，2英寸的离轴反射镜底面直径都是2英寸（50.8mm）。
2. 焦距（负焦距、有效焦距）
离轴抛物面镜的焦距分为负焦距和有效焦距，通常默认的焦距都是指有效焦距，有效焦距通常也是用英寸来定义的，标准品离轴镜的焦距一般为1英寸，2英寸，3英寸，4英寸和6英寸。
3. 离轴角
离轴角是反映光束通过离轴抛物面镜传播方向的指标，离轴抛物面金属反射镜的离轴角一般为90°，对于离轴角为90°的离轴抛物面镜，准直光束的传播轴应与基底垂直，从而实现理想的聚焦效果。如果进行特殊的设计，也可以设定其它的离轴角。
4. 镀膜

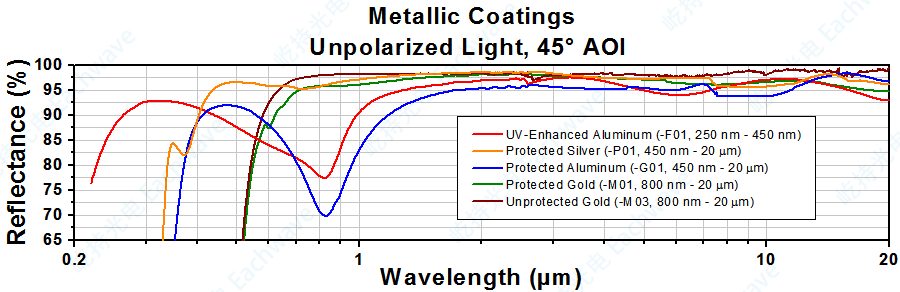

一般为镀金膜，镀银膜和镀铝膜。也有一些特殊的镀膜，比如紫外增强的铝膜。（如下图所示）
5. 是否打孔
带小孔的离轴抛物面镜主要分析激发信号（激光或电子束）和太赫兹波，例如1)需要两束光在空间中共线传播的场合；2)需要让中心光束或电子束不产生反射的场合。这些反射镜的底座带有一个中心小孔，可以让一束光通过该小孔与经过反射镜抛物面反射而聚焦的光束进行共线传播。
根据不同波长选择镀膜
离轴抛物面镜常规型号
1，可根据要求定制更大尺寸的离轴抛物镜
2，可以打8mm-3mm锥形孔，打孔单价加200元每件

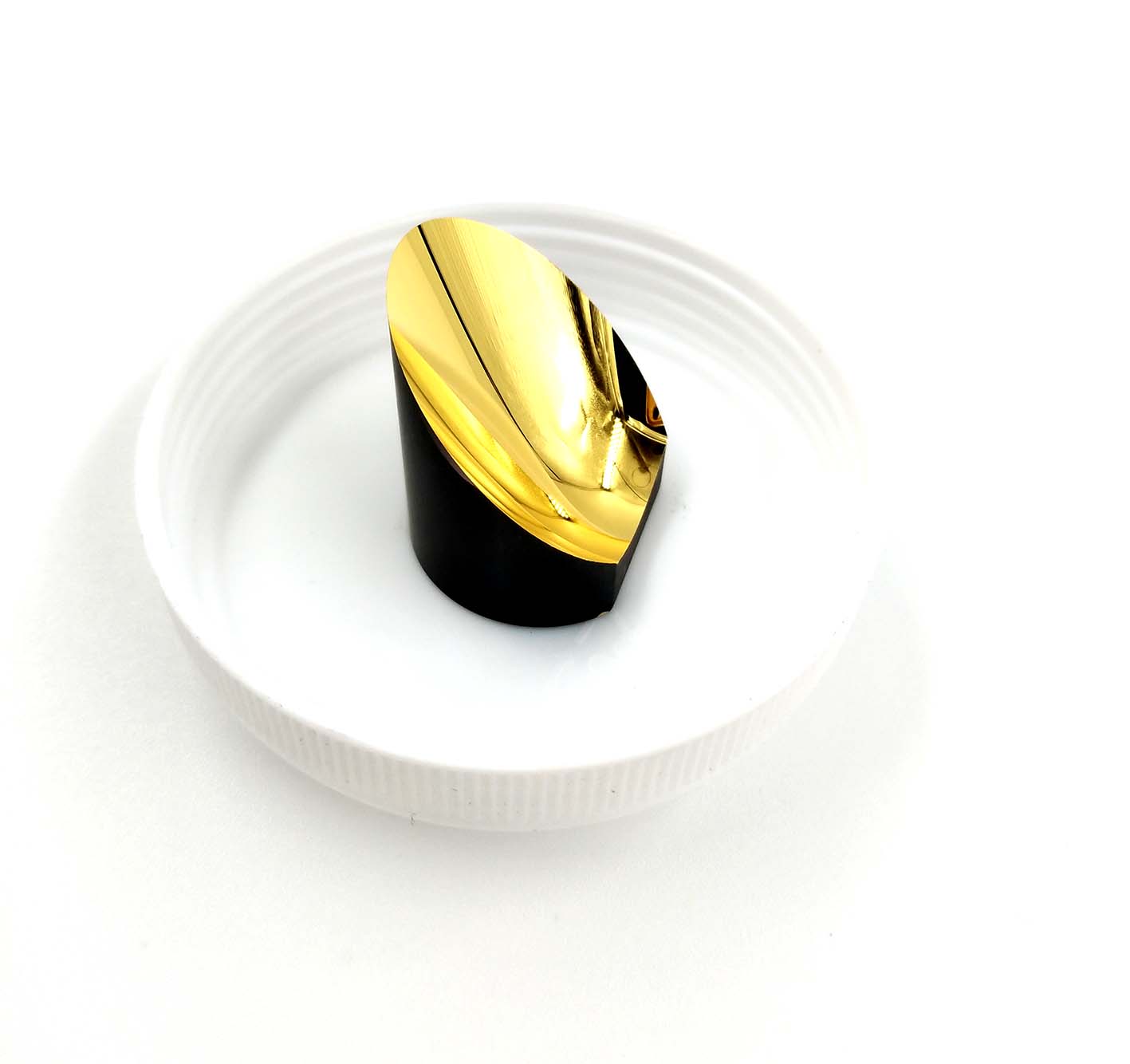

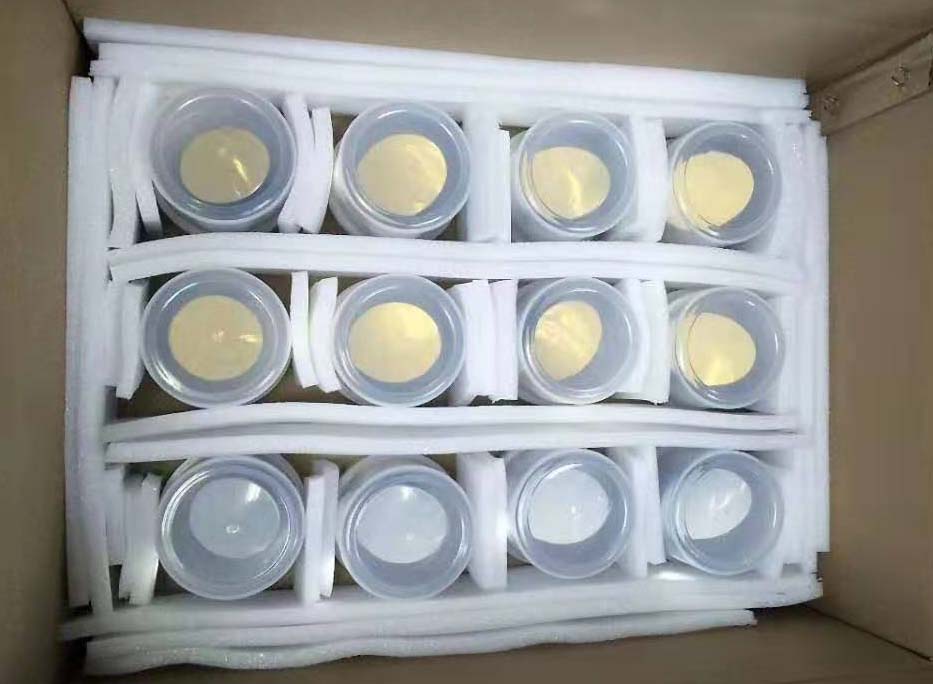

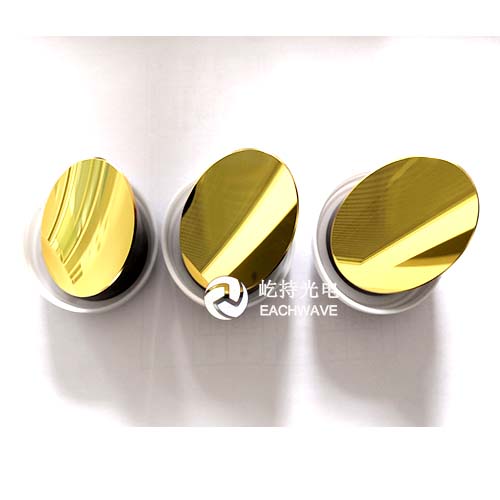

离轴抛物面镜实物拍照
