MPY-RS高速热释电太赫兹探测器

更新：2024-08-07 09:32:57??????点击：

品牌：???WiredSense
型号：???MPY-RS

产品介绍

产品简介

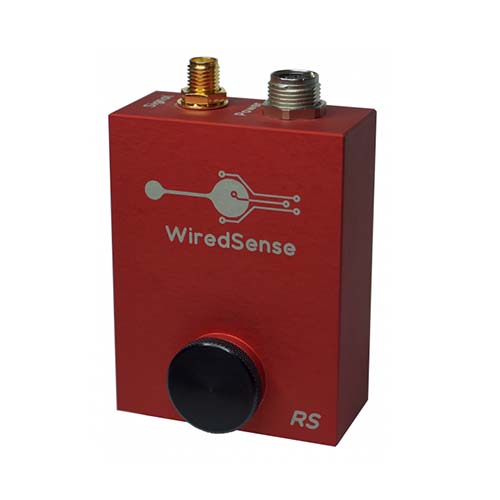

MPY-RS太赫兹探测器是一款高速且灵敏的太赫兹探测器，在MPY-01型号的基础上新推出的MPY-RS太赫兹探测器可以直接测量脉冲重复频率高至5KHz的太赫兹信号，例如基于5Hz-5KHz重频的飞秒放大器系统产生的强场太赫兹脉冲不用斩波调制即可直接测量。与此同时MPY-RS热释电探测器的高灵敏度特性也能噪声水平都能很好的保持。

MPY-RS太赫兹探测器可覆盖波长从紫外(UV)至太赫兹（THz）波段，选择不同的窗口，对应不同的频率区域。

MPY-RS太赫兹探测器的信号输出通过一根SMA同轴线可以连接锁相放大器或者示波器等测量设备，探测器发货配送SMA转BNC适配器。

太赫兹探测器自带低噪声的外部供电接口，相比MPY-01型号的太赫兹探测器，MPY-RS可以持续供电。

MPY-RS太赫兹探测器技术参数

物理特性
探测原理	热释电 Pyroelectric
探测材料	黑涂层的LiTaO3
重量	80g
操作温度	-20℃-50℃

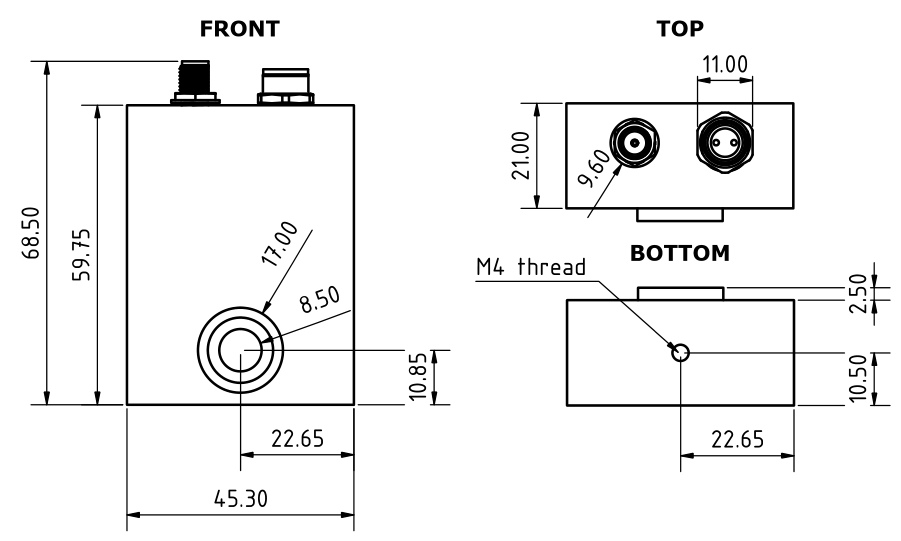

尺寸（H×B×T）	59.8mm×45.3mm×21.0mm
探测器入射窗尺寸	5.0mm×5.0mm
活性探测区域	3.0mm×3.0mm
电特性
电源供给	12VDC低噪声电源（Thorlabs LDS12B）
电源接头	3-pole M8
输出信号	模拟信号
输出电压值	-8V-8V
输出接口	SMA （可选SMA转BNC适配器）

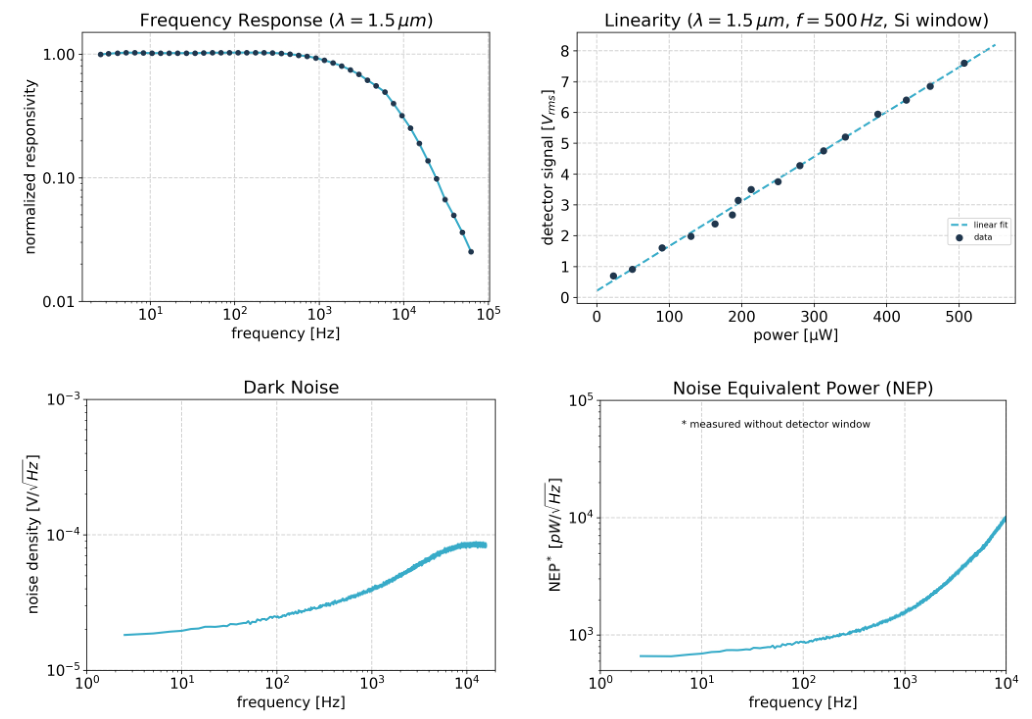

测量特性
电压响应度	25KV/W @1500nm
响应时间（0-100%）	典型值 0.2s
脉冲频率范围	5Hz-5KHz (测量连续波时需要光学斩波器)
噪声等效功率 NEP	750pW/Hz^1/2 (@1500nm, f=20Hz，20℃)
噪声密度	21uV/Hz^1/2 (rms, f=20Hz, BW-1Hz, 20℃)
可探测率	典型值 4×10⁸cmHz^1/2/W
最大测量功率	500uW (f=10Hz)
损伤阈值	60 mW/cm²
光谱带宽	UV-THz 紫外到太赫兹
KBr 窗片	200nm-30um
Si窗片	1um-1000um
Teflon 窗片	60um-1000um
没有窗片	10nm-1000um
其他类型的窗片可以根据要求定制
