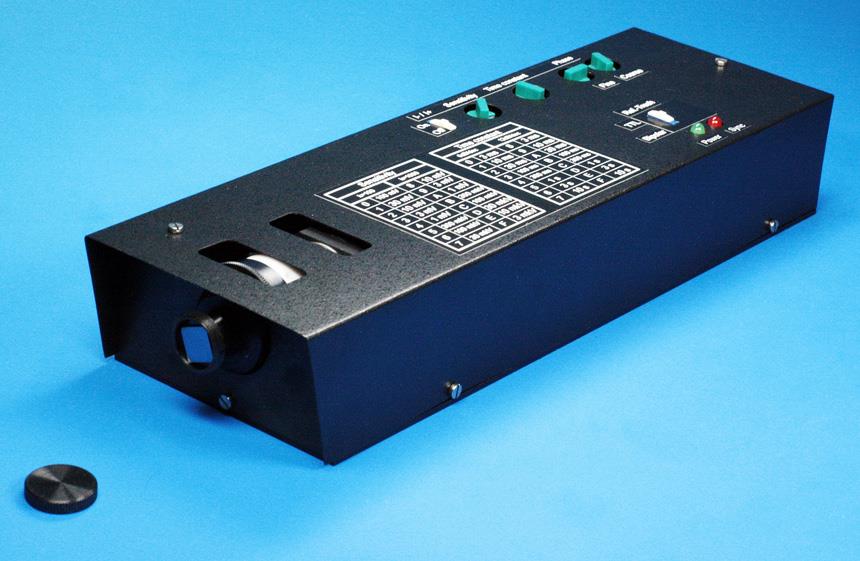

自由空间电光取样太赫兹探测系统 THz EOD 太赫兹探测器
THz探测器产品简介
TYDEX的电光太赫兹探测器（electro-optic detector ：EOD）被专门设计用来探测脉冲THz辐射。探测器内置一个锁相放大器，具有积分采集数据的能力。此探测器主要功能有：信号调节；自动微调光电探测器使其平衡；通过配套的软件控制，可以输出THz信号。这个探测器的主要应用领域是时域光谱探测。内置集成的光学元件可以完成电光取样测量过程，内置锁相放大器可以提供一个高信噪比的信号输出，并且使这个探测器更加紧凑方便操作。当信号能量大小有波动时，信号调节功能使探测器一直保持高信噪比状态，可以随时准确的描绘出THz时域波形。控制软件适用的操作系统有 winXP，Vista，win7。软件操作简便，并且可以控制TDS系统的延迟线。
技术参数：
EOD 型号 EOD-NIR EOD-MIR 电光晶体-光电二极管 ZnTe-Si CdTe-InGaAs 探测光波长， nm 600-1100 1100-1700 THz频谱半高宽，nm 11-20 THz光谱范围， THz 0.1-4 探测光脉冲宽度， fs <120 可承载的辐射功率，mW 1-20 最小探测功率，nW 1 锁相放大器调制频率，Hz 15-250000 锁相放大器增益 100-30000 锁相放大器时间常数，s 0.003-10 操作温度，℃ 5-45 空气湿度，% 5-85 电压，V 110/220 总功率，W 18 EOD尺寸（L×W×H），mm 268×82×42.5 重量，Kg 0.8
EOD 型号
EOD-NIR
EOD-MIR
电光晶体-光电二极管
ZnTe-Si
CdTe-InGaAs
探测光波长， nm
600-1100
1100-1700
THz频谱半高宽，nm
11-20
THz光谱范围， THz
0.1-4
探测光脉冲宽度， fs
<120
可承载的辐射功率，mW
1-20
最小探测功率，nW
1
锁相放大器调制频率，Hz
15-250000
锁相放大器增益
100-30000
锁相放大器时间常数，s
0.003-10
操作温度，℃
5-45
空气湿度，%
5-85
电压，V
110/220
总功率，W
18
EOD尺寸（L×W×H），mm
268×82×42.5
重量，Kg
0.8

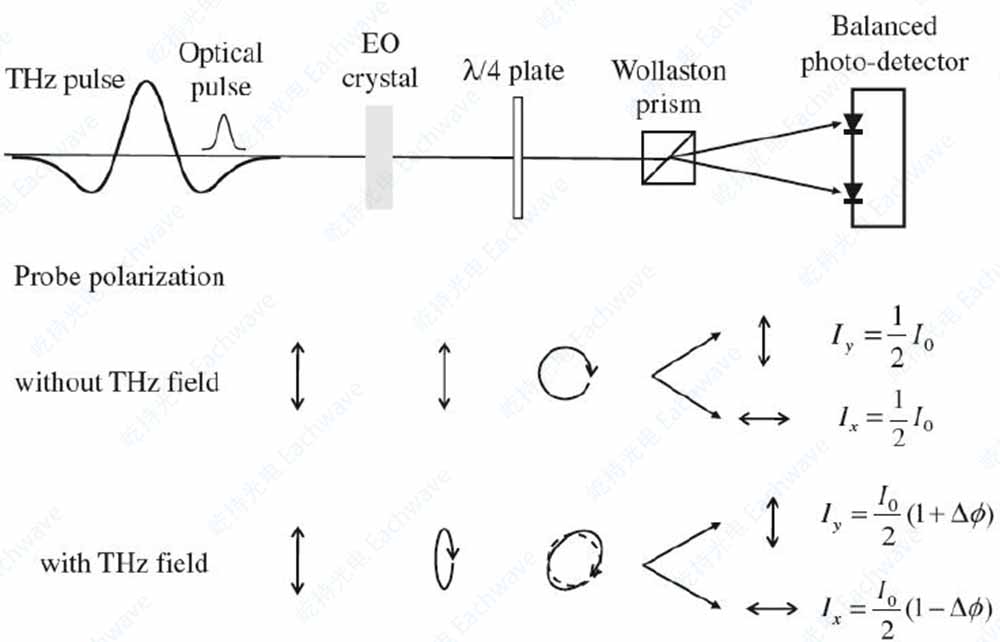

当探测光脉冲和THz脉冲共线地入射到电光晶体上，入射的THz脉冲通过Pockels效应引起晶体的双折射，在晶体中产生的双折射使探测脉冲的偏振方间发生偏转，光电探测器探测到的强度差与THz脉冲的场强成比例，从而探测到THz波形。由于THz的脉冲宽度(几个皮秒)远大于探测激光脉冲的脉宽(几十飞秒)，则THz电场可被近似的看作一直流偏置电场，因此，通过改变THz脉冲与光探测脉冲间的时间延迟，就可得到THz脉冲的整个时间波形。
