产品简介

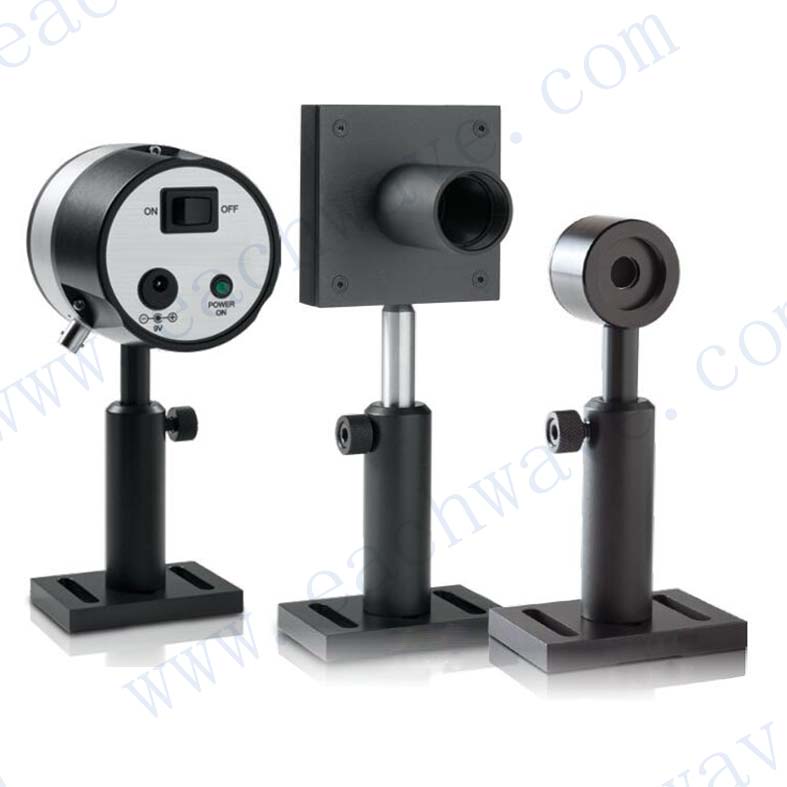

九游会j9官方网站光电推出的热释电太赫兹探测器/太赫兹功率计是一系列简单易用的单通道太赫兹探测器/太赫兹功率计。其内置的微噪声补偿器可以减小光学平台振动引起的噪声影响。内部集成运行的放大器可以将太赫兹探测器/太赫兹功率计和放大器之间的噪声最小化，并且利用ADC模拟数字转换/锁相放大器增强太赫兹探测器/太赫兹功率计可探测信号的水平。
产品特点
√ 测量谱宽覆盖0.1-30THz
√ 室温操作
√ 高的响应速度
√ 可测试高功率太赫兹 （高至3W）
√ 搭配标准探测器表头
√ 大尺寸探测感应窗口（9-12mm）
产品参数

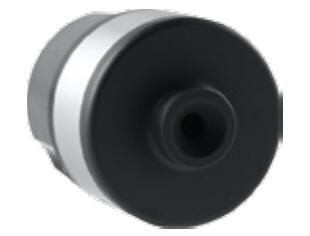

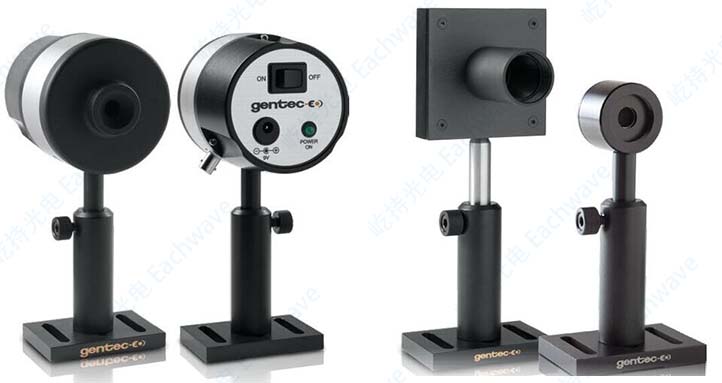

太赫兹探测器/太赫兹功率计THz-D （配合gentec标准表头使用： maeStro & m-linK）

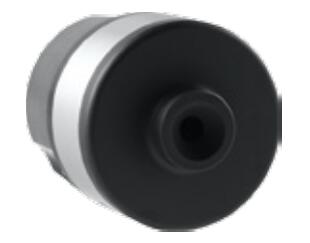

太赫兹探测器/太赫兹功率计THz-I-BNC （集成BNC模块）

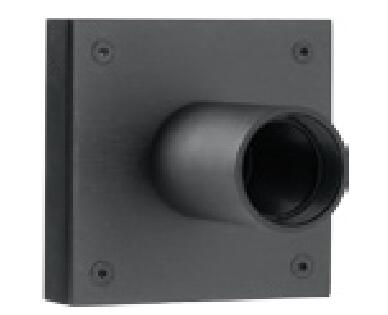

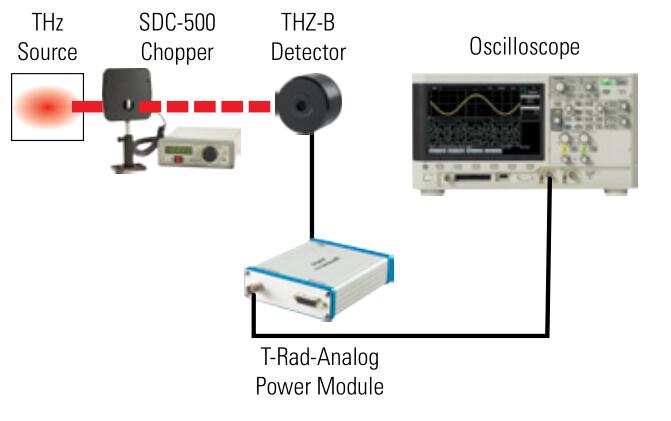

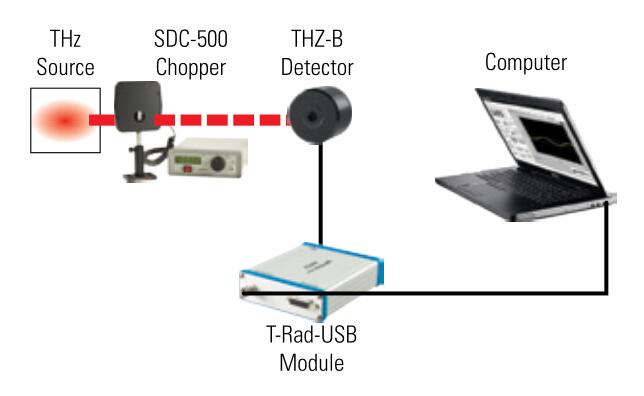

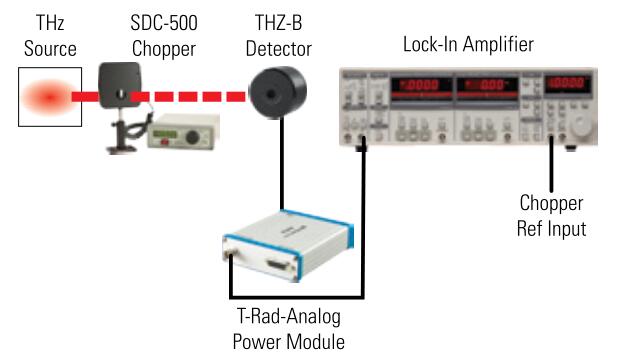

太赫兹探测器/太赫兹功率计THZ-B （配合T-Rad模块使用:T-Rad 和 T-Rad-Analog）

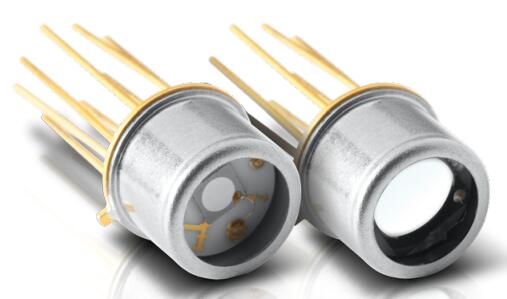

型号 THZ5B-BL THZ9B-BL 产品照片 最大平均功率 20mW 20mW 有效入射孔径 5mm 9mm 测试能力 搭配T-Rad模块 搭配T-Rad-Analog模块 搭配T-Rad模块 搭配T-Rad-Analog模块 频谱范围 0.1 - 30 thz 0.1 - 30 thz 波长范围 3000 - 10 μm 3000 - 10 μm 最大可测量功率 20 mW 43 μW 20 mW 150 μW 噪声等效功率 5 nw 1.0 x 10 -9 W/(Hz) ? 50 nw 3.0 x 10 -9 W/(Hz) ? 上升沿时间 ≤ 0.2s ≤ 0.2s ≤ 0.2s ≤ 0.2s 灵敏度 n/a 70 kV/W n/a 20 kV/W 斩波频率 25 Hz 5 Hz 25 Hz 5 Hz 损伤阈值 10 mw/cm 2 10 mw/cm 2 传感器 Pyroelectric Pyroelectric 尺寸 66.0? x 46.5D mm 66.0? x 46.5D mm 重量 227 g 227 g 太赫兹探测器QS-THZ (独立的太赫兹热释电探测元件)

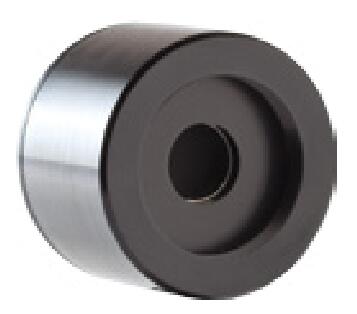

型号 QS2-THz-BL QS5-THz-BL QS9-THz-BL 产品照片 电压响应度 140 kV/W 70 kV/w 30 kV/W 有效入射孔径 2 x 2 mm 5 mm ? 9 mm ? 封装 TO5 TO5 TO8 频率范围 0.1 - 30 THz 0.1 - 30 THz 0.1 - 30 THz 波长范围 3000 - 10 μm 3000 - 10 μm 3000 - 10 μm 最大功率密度 50 mw/cm 2 50 mw/cm 2 50 mw/cm 2 等效噪声功率 4.0 x 10 -10 W/(Hz) ? 1.0 x 10 -9 W/(Hz) ? 3.0 x 10 -9 W/(Hz) ? 传感器 Pyroelectric Pyroelectric Pyroelectric 尺寸 3.6? x 7.5D mm 3.6? x 7.5D mm 3.6? x 7.5D mm 重量 45 g 45 g 45 g
技术参数

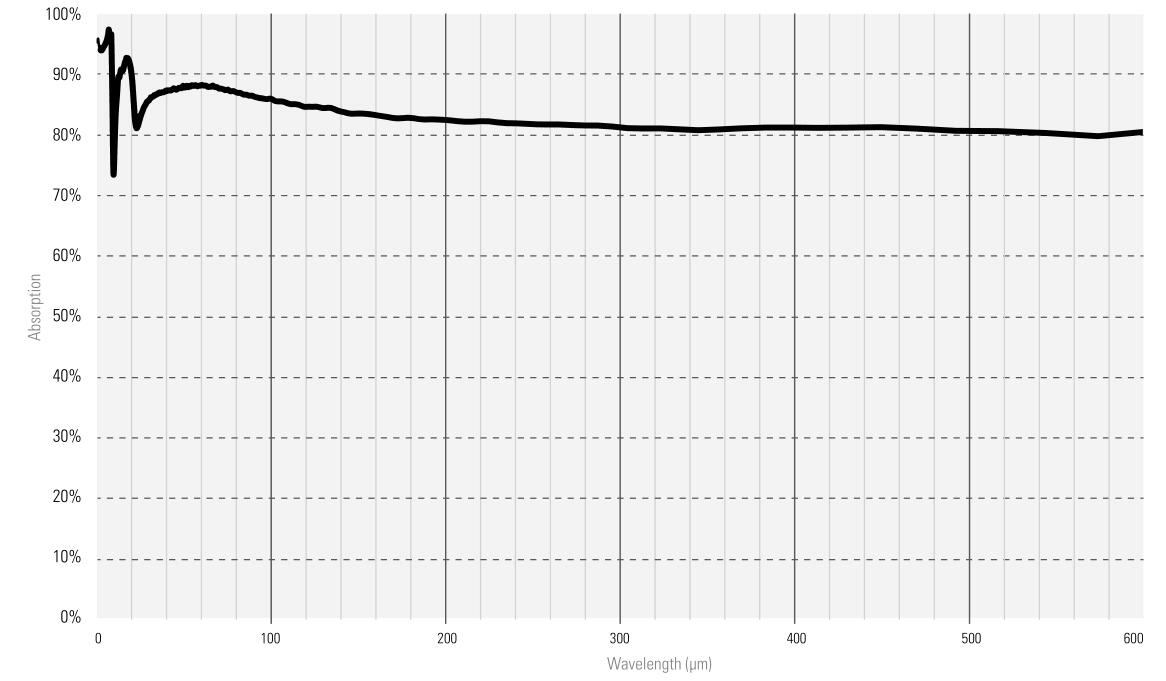

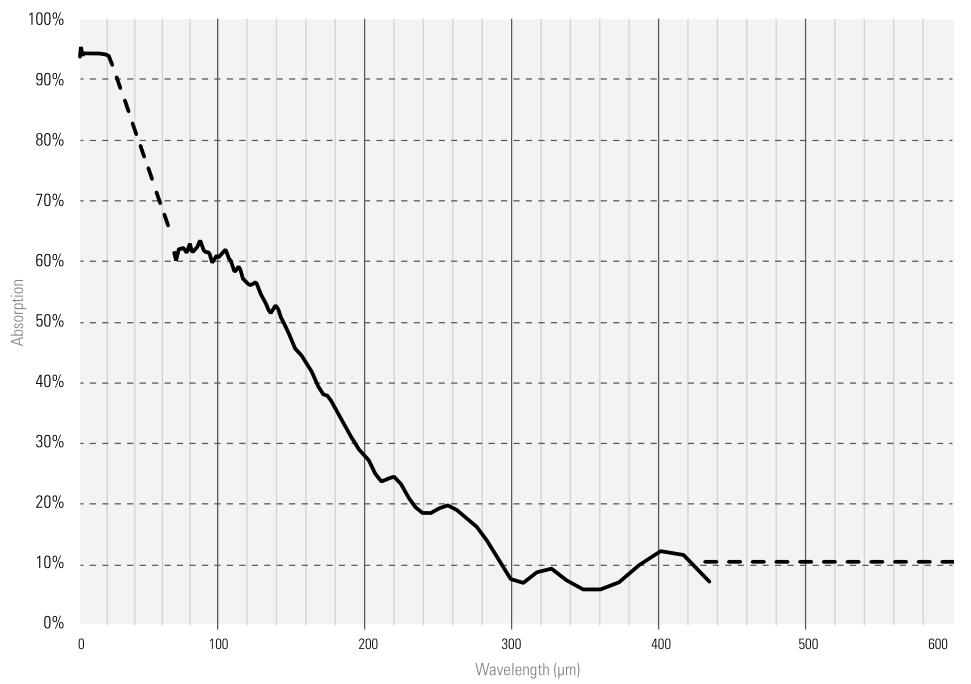

THZ12D-3S-VP吸收曲线
THZ-BL吸收曲线
