MPY-01高灵敏太赫兹探测器太赫兹功率计热释电太赫兹探测器

更新：2025-09-19 17:16:30??????点击：

品牌：???WiredSense
型号：???MPY-01-EW

产品介绍

产品简介

>>MPY-01热释电太赫兹探测器操作说明

>>太赫兹热释电探测器选型推荐

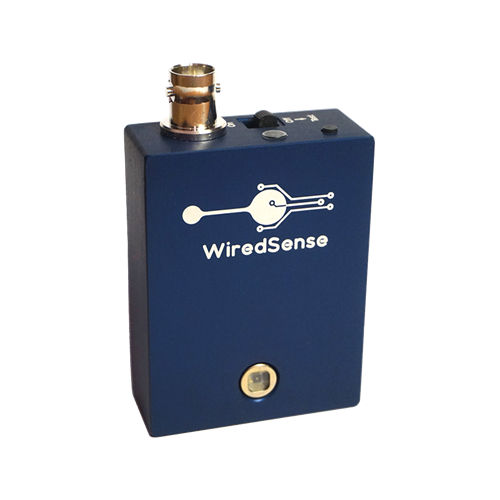

MPY-01系列探测器是一款紧凑且高灵敏的热释电太赫兹探测器，可以探测从紫外到太赫兹波段的微弱电磁波辐射信号。通过更换不同的窗口片可以使MPY-01用于不同的波段及各种应用场景，适用于多种辐射源的测量。。

MPY-01系列探测器具有很宽响应波段，可从紫外至太赫兹波段(UV-IR-THz,10nm-1000um)，并具有高达2x10^5/W的响应度。MPY-01太赫兹探测器可以连接锁相放大器使用，也可连接数据采集卡或者示波器。

探测器通过单个电池供电，具有稳定电源，无需制冷。可以通过集成电压测试仪监控探测器电池电压（可选项）。

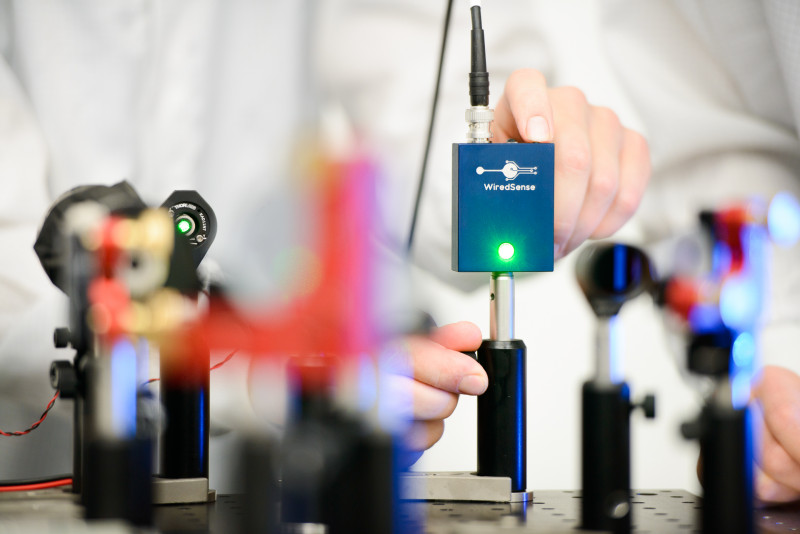

MPY-01设计紧凑，同时具有高性价比，可为光学实验光路和产业化应用节省大量空间和成本。

MPY-01高灵敏热释电太赫兹探测器太赫兹功率计技术参数

物理特性
探测原理	热释电 Pyroelectric
探测材料	黑图层的LiTaO3
重量	80g（包括电池）
操作温度	-20℃-50℃

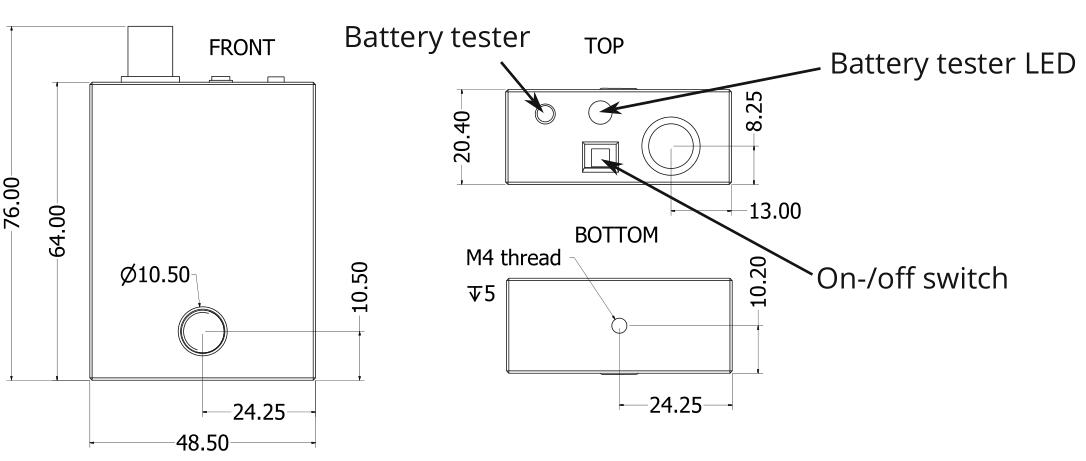

尺寸（H×B×T）	64.0mm×48.5mm×20.4mm
探测器入射窗尺寸	5.0mm×5.0mm
活性探测区域	2.0mm×2.0mm
电特性
电源供给	1×MN21 Battery (12V)
功率消耗	典型值 0.3mA
每个电池的测量时间	典型值 30小时每块电池
输出信号	模拟信号
输出电压值	-5V-5V
输出接口	BNC

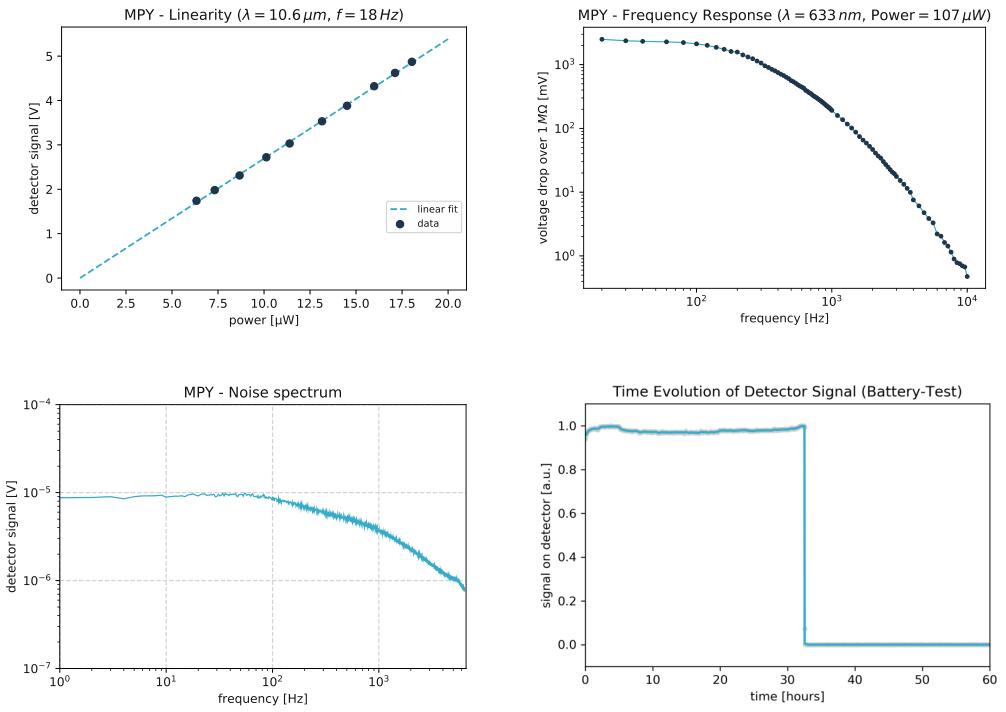

测量特性
电压响应度	20KV/W @633nm，200KV/W@10.6um；f=20Hz
响应时间（0-100%）	典型值 0.15s
脉冲频率范围	5Hz-1KHz (测量连续波时需要光学斩波器)
噪声等效功率 NEP	350pW/Hz^1/2 (@633nm, f=20Hz，20℃)
噪声密度	8uV/Hz^1/2 (rms, f=20Hz, BW-1Hz, 20℃)
可探测率	典型值 5.7×10⁸cmHz^1/2/W
最大测量功率	250uW (f=10Hz)
损伤阈值	60 mW/cm²
光谱带宽	UV-THz 紫外到太赫兹
KBr 窗片	200nm-30um
CSi 窗片	400nm-40um
Teflon 窗片6	60um-1000um
Si窗口	1.2um-3000um
没有窗片	10nm-3000um
其他类型的窗片可以根据要求定制
