近红外超短脉冲测量仪FROG升级自相关仪SwampOptics

更新：2020-01-02 09:41:25??????点击：

品牌：???Swampoptics
型号：???8-20-USB

产品介绍

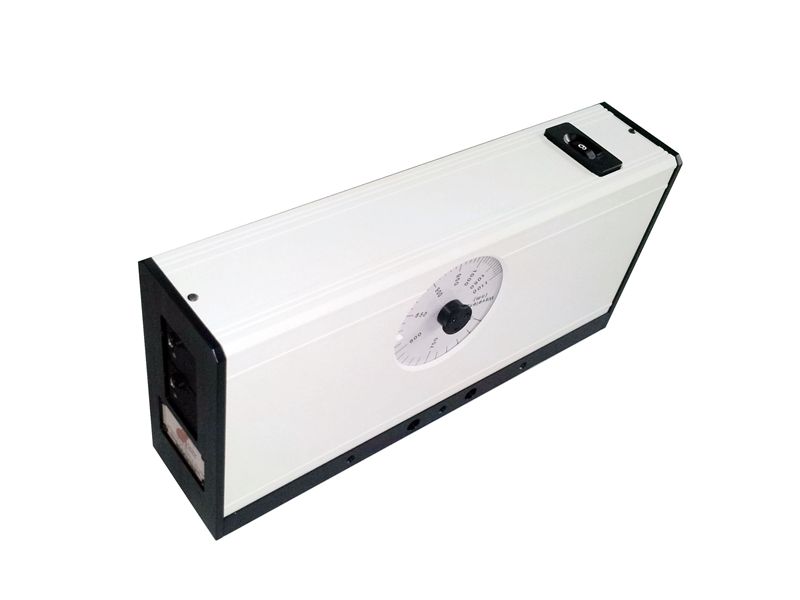

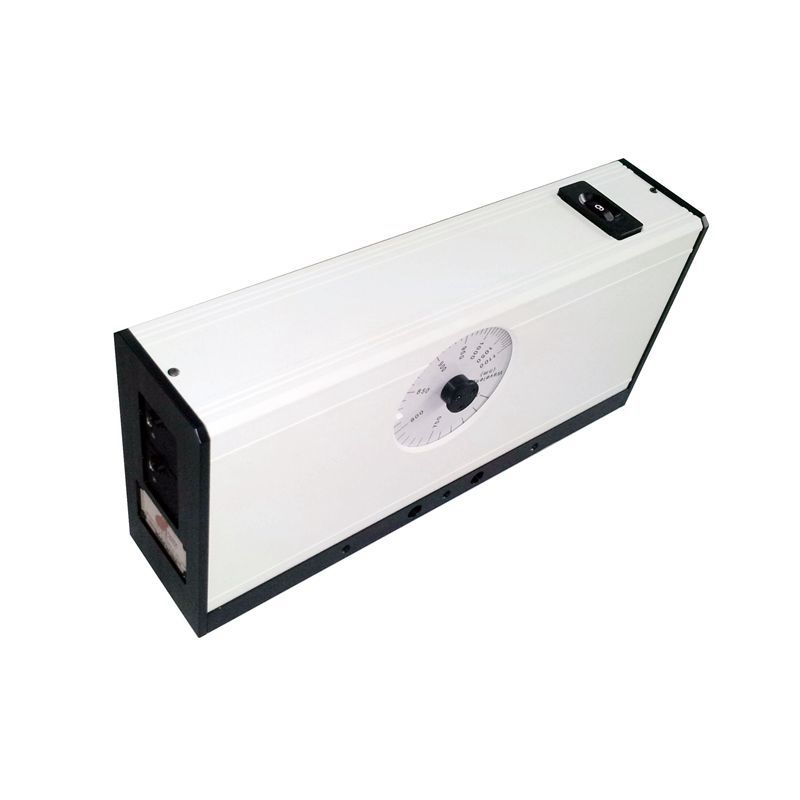

NEAR-IR GRENOUILLE：近红外超短脉冲测量仪FROG升级自相关仪SwampOptics

美国 Swamp Optics 公司提供具创新和高性价比的FROG设备，专用于测量超短激光脉冲。公司专注于频率分辨光学开关（FROG）设备的开发和制造，FROG严谨精确，操作简单，是目前性能强大和可靠的测量超短脉冲脉宽、强度和相位随时间变化等特性的方法。

频率分辨光学开关法（FROG）是激光脉冲测量的黄金标准，比自相关更强大，它可以生成任意脉冲的完整强度和相位与时间关系，而不需要对脉冲做任何假设。实践证明，FROG都克服了挑战且表现优异。FROG在各地超过1000个实验室使用。
GRENOUILLE是一个优化过的FROG版本，更加简单易用，在世界各地的多个激光实验室使用，可以说是非常受欢迎的现代脉冲测量技术。FROG和GRENOUILLE的普及源于其准确、易用、坚固、紧凑和低成本的特点，重要的是它们拥有强大的超短脉冲测量功能。

GRENOUILLE用一个简单（专有技术）的光学元件替代了常用的复杂分束器/延迟线/光束重组光学装置，称为菲涅尔双棱镜，其可自动对准光束。然后使用厚非线性光学晶体，其不仅实现所需要的自相关，还根据FROG的要求光谱分辨二次谐波脉冲。这种非常简单的布置也可以测量脉冲的时空畸变。有关详细信息，请参阅超短脉冲测量概述或GRENOUILLE教程，结果会发现其是目前简单和性能强大的超短脉冲测量设备。

所有Swamp Optics的FROG和GRENOUILLE设备都拥有额外相机来测量光束的空间分布。这不仅为设备提供了重要的附加信息，还简化了光束到设备的对齐问题。

GRENOUILLE非常紧凑，更灵敏。我们的近红外GRENOUILLE可测波长范围为700至1100 nm，与大多数超快Ti：蓝宝石激光器和超快放大器匹配，是大多数日常超短脉冲测量的理想选择。红外GRENOUILLE可通信波长范围内工作，覆盖900-1620nm，支持光纤耦合输入，从而进一步方便使用。通常标准GRENOUILLE可测量~20fs至~1ps脉冲宽度。定制设备可延伸至?4fs到?4ns脉宽范围。

要选择合适的FROG或GRENOUILLE，请提前了解您的激光器的波长、大致脉冲宽度范围、光谱宽度、脉冲能量和重复频率。

产品特性：

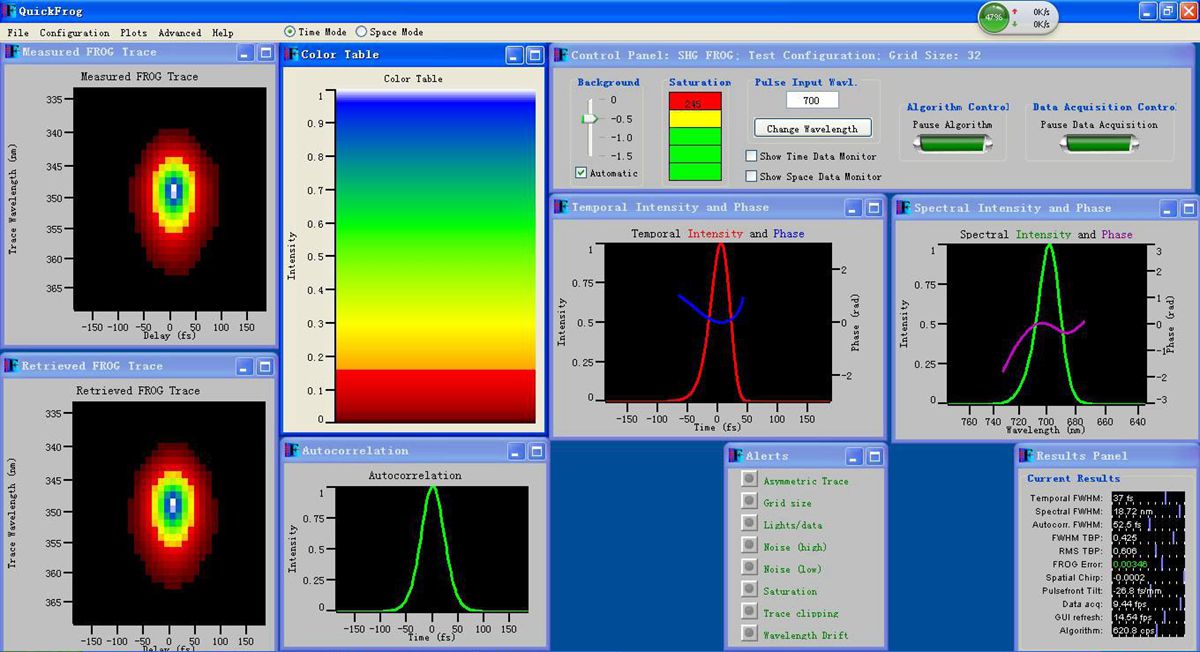

+ 测量脉冲强度和相位VS时间关系
+ 测量脉冲光谱和光谱相位
+ 测量实际脉冲
+ 测量光束空间分布
+ 测量空间啁啾
+ 测量脉冲前沿倾斜
+ 无脉冲假设
+ 高灵敏度
+ 实时脉冲检索（10pps）
+ 单次脉冲测试
+ 轻巧易用、性价比高
+ 无需复杂光路对准

? NEAR-IR GRENOUILLE：近红外超短脉冲测量仪FROG升级自相关仪SwampOptics

GRENOUILLE型号 NEW*	8-4-USB	8-9-USB	8-20-USB	8-50-USB
波长范围 nm	700-900	700–1100	700–1100	700–1100
脉宽范围@ 800 nm	~4 – ~80 fs	~10 – ~100 fs	~19 – ~340 fs	~35-~680 fs
脉宽范围@ 1050 nm	NA	~8 – ~80 fs	~15 – ~160 fs	~21 fs-~320 fs
延迟增量	0.4 fs/pixel	0.8 fs/pixel	0.9 fs/pixel	1.2 fs/pixel
时间范围	250 fs	460 fs	500fs	1.9 ps
光谱分辨率@ 800 nm	4 nm	0.7 nm	1.4 nm	0.7 nm
光谱分辨率@ 1050 nm	NA	0.9 nm	5.2m	2.6 nm
光谱范围@ 800 nm	600 nm	250 nm	140 nm	50 nm
光谱范围@ 1050 nm	NA	330nm	360nm	130 nm
脉冲复杂性	TBP< ~10	TBP< ~10	TBP< ~10	TBP< ~10
强度精确度	2%	2%	2%	2%
相位精确度	0.01 rad (强度权重相位误差)
Single-shot单发操作	支持	可选	支持	支持
灵敏度(single-shot)	200 μJ	100 μJ	1 μJ	1 μJ
灵敏度(at 10³pps)	100 mW (100 μJ)	500 μW (500 nJ)	100 μW (100 nJ)	100 μW (100 nJ)
灵敏度(at 10⁸pps)	300 mW (3 nJ)	50 mW (500 pJ)	10 mW (100 pJ)	10 mW (100 pJ)
空间啁啾精度(dx/dλ)	NA	1 μm/nm	1 μm/nm	1 μm/nm
脉冲前沿倾斜精度(dt/dx)	NA	0.05 fs/mm	0.05 fs/mm	0.05 fs/mm
输入偏振要求	Vertical	Any (需转动)	Any (需转动)	Any (需转动)
输入光束直径要求 (准直)	>2–4 mm	>2–4 mm	>2–4 mm	>2–4 mm

注分为8-9-THIN-USB和8-9-THICK-USB。8-9-THIN-USB使用薄的SHG晶体（30um BBO），与整个脉冲带宽相位匹配，可以实现单次脉冲测量，但灵敏度稍低，对能量要求更高。8-9-THICK-USB使用厚晶体，不能与整个脉冲带宽相位匹配，不支持单次脉冲测量，但是灵敏度更高。
