频率分辨光学开关法（FROG）是激光脉冲测量的黄金标准，比自相关更强大，它可以生成任意脉冲的完整强度和相位与时间关系，而不需要对脉冲做任何假设。实践证明，FROG都克服了挑战且表现优异。FROG在全球超过1000个实验室使用。 GRENOUILLE是一个优化过的FROG版本，更加简单易用，在世界各地的多个激光实验室使用，可以说是非常受欢迎的现代脉冲测量技术。FROG和GRENOUILLE的普及源于其准确、易用、坚固、紧凑和低成本的特点，重要的是它们拥有强大的超短脉冲测量功能。
GRENOUILLE用一个简单（专有技术）的光学元件替代了常用的复杂分束器/延迟线/光束重组光学装置，称为菲涅尔双棱镜，其可自动对准光束。然后使用厚非线性光学晶体，其不仅实现所需要的自相关，还根据FROG的要求光谱分辨二次谐波脉冲。这种非常简单的布置也可以测量脉冲的时空畸变。有关详细信息，请参阅超短脉冲测量概述或GRENOUILLE教程，结果会发现其是目前简单和功能强大的超短脉冲测量设备。

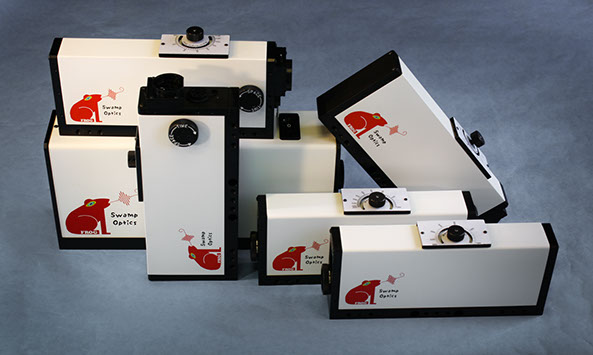

所有Swamp Optics的FROG和GRENOUILLE设备都拥有独特的额外相机来测量光束的空间分布。这不仅为设备提供了重要的附加信息，还极大简化了光束到设备的对齐问题。
GRENOUILLE非常紧凑，比其他脉冲诊断设备更灵敏。我们的近红外GRENOUILLE可测波长范围为700至1100 nm，与大多数超快Ti：蓝宝石激光器和超快放大器匹配，是大多数日常超短脉冲测量的理想选择。红外GRENOUILLE可通信波长范围内工作，覆盖900-1620nm，支持光纤耦合输入，从而进一步方便使用。通常标准GRENOUILLE可测量~20fs至~1ps脉冲宽度。定制设备可延伸至?4fs到?4ns脉宽范围。
要选择合适的FROG或GRENOUILLE，请提前了解您的激光器的波长、大致脉冲宽度范围、光谱宽度、脉冲能量和重复频率。
产品特性：
+ 测量脉冲强度和相位VS时间关系 + 测量脉冲光谱和光谱相位 + 测量实际脉冲 + 测量光束空间分布 + 测量空间啁啾 + 测量脉冲前沿倾斜 + 无脉冲假设 + 高灵敏度 + 实时脉冲检索（10pps） + 单次脉冲测试 + 轻巧易用、性价比高 + 无需复杂光路对准

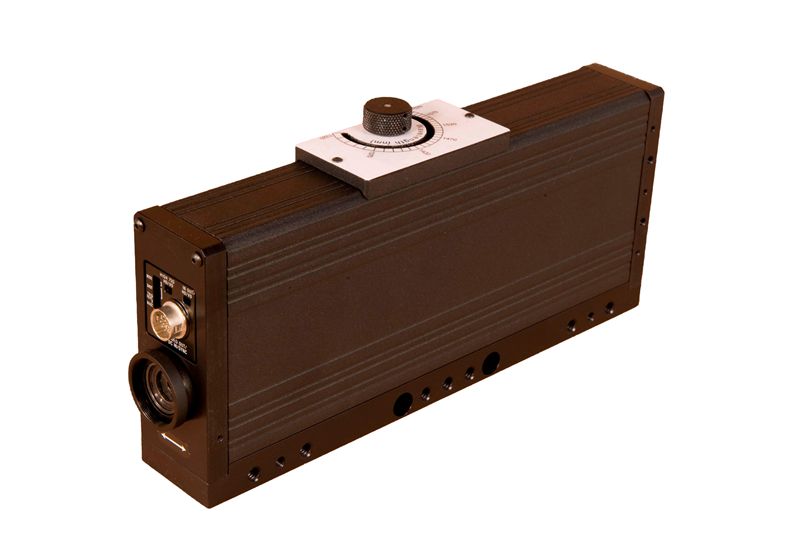

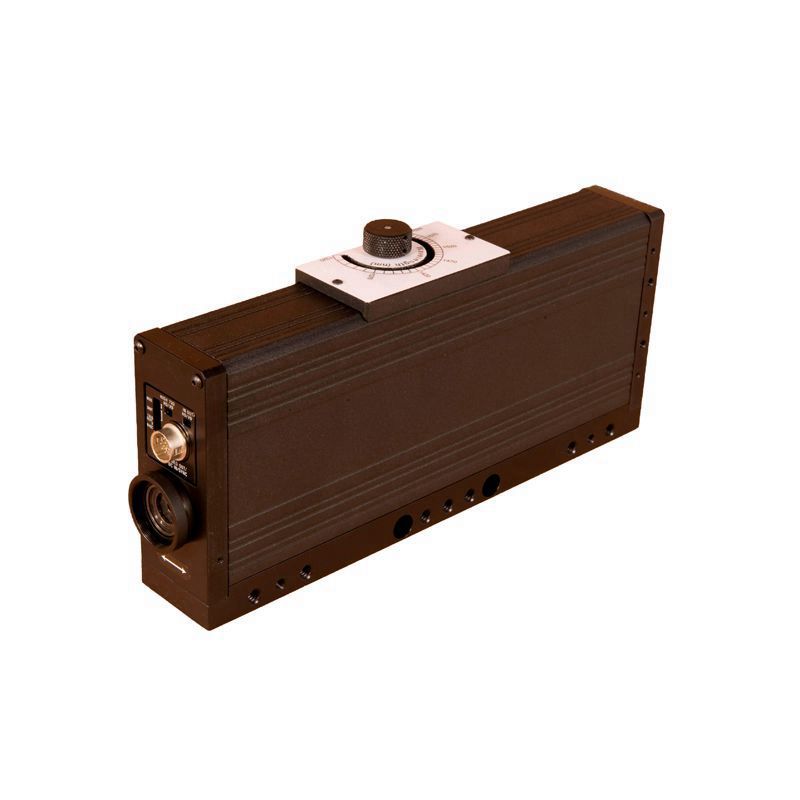

IR GRENOUILLE：红外超短脉冲测量仪FROG飞秒激光测量SwampOptics
GRENOUILLE型号 NEW*
10-100-USB
10-300-USB
15-40-USB
15-100-USB
波长范围 nm
900-1100
1300-1650
脉宽范围@ 1050 nm
~60 fs-1 ps
~200 fs- 3 ps
NA
脉宽范围@ 1550 nm
~40fs-500fs
~70fs-1.5 ps
延迟增量
1.2 fs/pixel
4 fs/pixel
2.2 fs/pixel
4.4 fs/pixel
时间范围
3.8 ps
6 ps
1.2 ps
3.4 ps
光谱分辨率@ 1050 nm
0.8 nm
0.3 nm
光谱分辨率@ 1550 nm
3.2 nm
1.1 nm
光谱范围@ 1050 nm
55 nm
50 nm
光谱范围@ 1550 nm
150 nm
110 nm
脉冲复杂性
TBP< ~10
强度精确度
2%
相位精确度
0.01 rad (强度权重相位误差)
Single-shot单发操作
支持
灵敏度(single-shot)
100 μJ
灵敏度(at 103pps)
100uW (100nJ)
灵敏度(at 108pps)
10mW (100pJ)
空间啁啾精度(dx/dλ)
1 μm/nm
脉冲前沿倾斜精度(dt/dx)
0.05 fs/mm
输入偏振要求
Any (需转动)
输入光束直径要求 (准直)
>2–4 mm

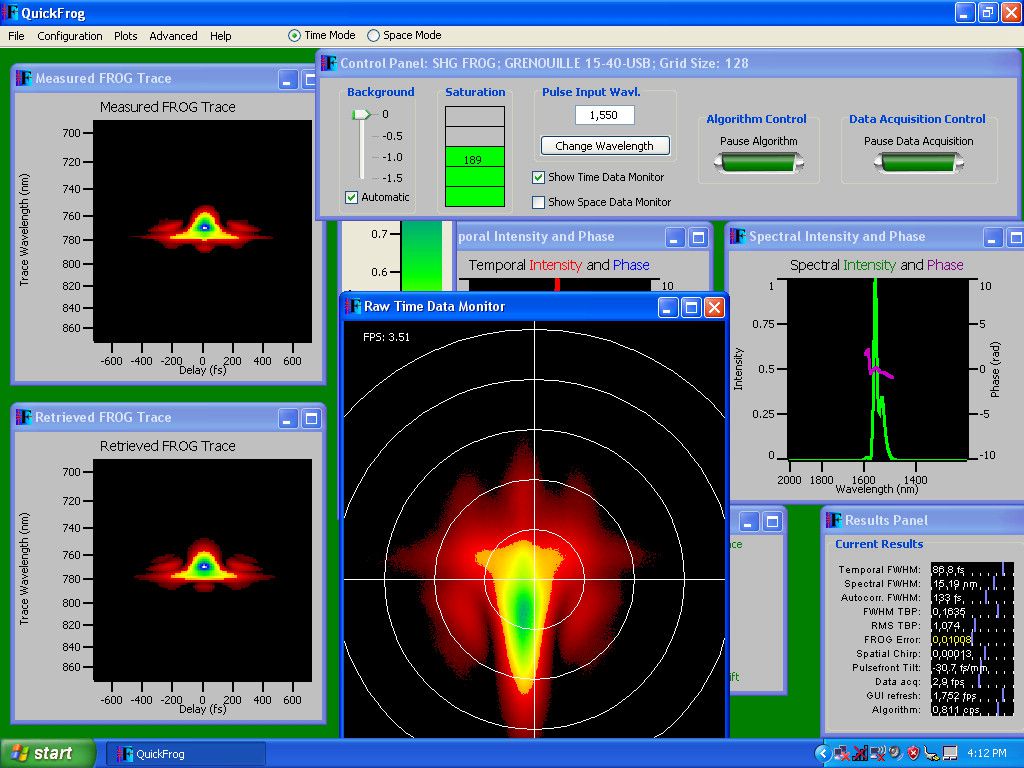

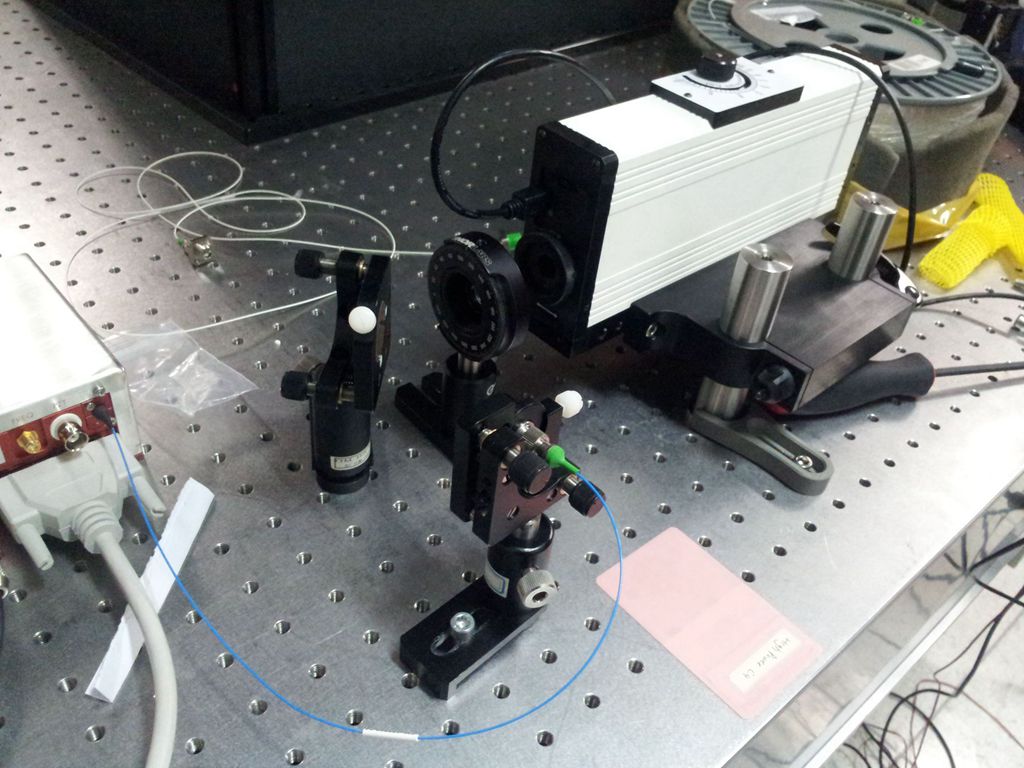

15-40-USB测量1550nm飞秒激光器结果
资料下载：IR GRENOUILLE：红外超短脉冲测量仪FROG飞秒激光测量SwampOptics
