单次自相关仪Single-Shot Autocorrelator ASF

ASF单次自相关仪设计用于监测超快激光振荡器和放大器的脉冲宽度，也可用于放大器的实时检测和调校；CCD相机寄存输入激光二次谐波非共线产生横截面（通过非线性晶体产生二次谐波），Windows 操作软件通过USB接口控制数据采集，提供了数据显示和存储，Labview驱动可提供更多的扩展可能。

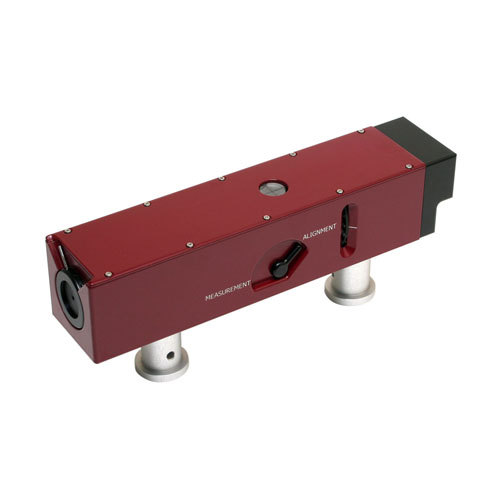

ASF-5单次自相关仪

ASF-15单发飞秒和皮秒自相关仪

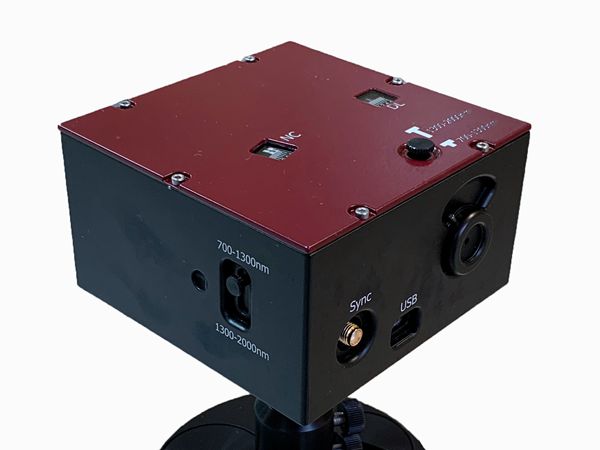

ASF-30 700-2000nm一体式自相关仪

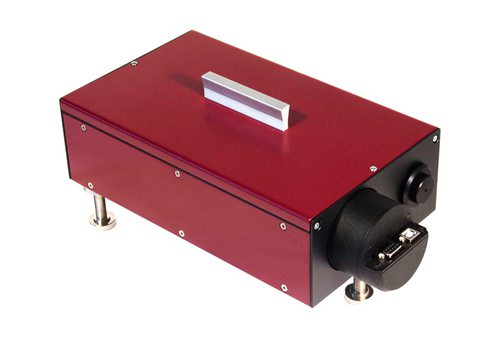

单次自相关仪Single-Shot Autocorrelator ASF-50

产品特性：

- 全范围：400nm - 2200 nm

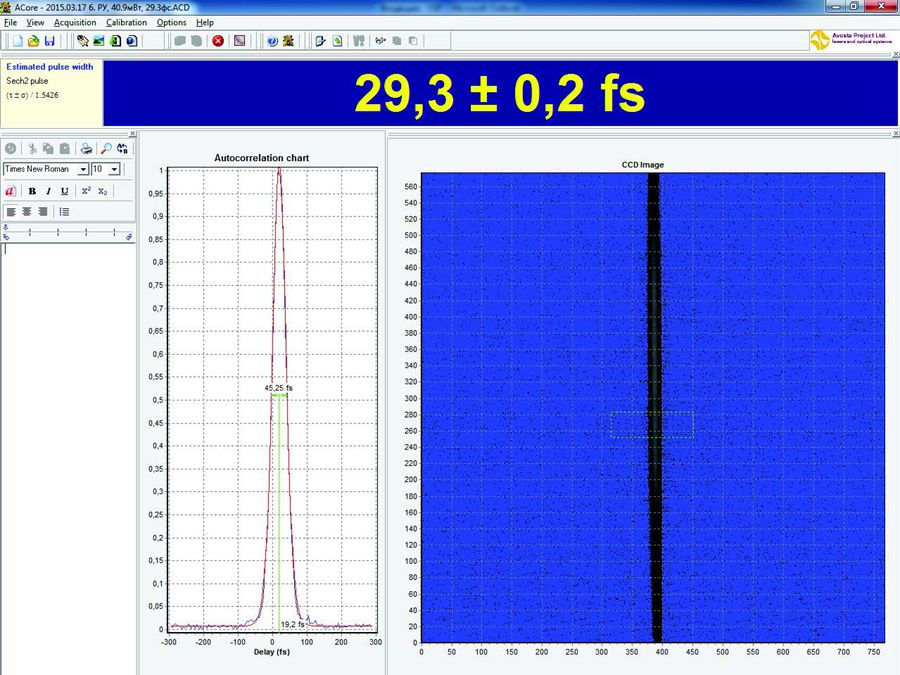

- USB接口、Windows PC软件和LabView驱动
- 5 fs-15 ps的脉冲宽度测量
- CCD二维探测器可实现精确的数据采集，误差最小
- 1 uJ single-shot单次灵敏度

典型应用：
- 单次飞秒脉宽测量
- 复杂实验自动化测试

单次自相关仪Single-Shot Autocorrelator ASF

型号	ASF-5	ASF-15	ASF-30	ASF-50	ASF-200
波长范围*nm	400-2200	450-2200	700-2100	450-2200	450-2200
输入脉冲宽度 **	5-200fs	15-200fs	30fs-1 ps	50fs-2ps	200fs-10ps
所需脉冲能量	single-shot mode: >1 uJ at <200 fs; up to 100 uJ at 10 ps; multiple-shot mode: >1.2 nJ at <100 fs, 80-100 MHz (~100 mW )
输入重复频率	单发... 150 MHz; 单脉冲模式（单脉冲记录）：从单脉冲到50 kHz；多次拍摄模式（平均2个或更多脉冲）：> 50 kHz
输入偏振	线性，水平（垂直可选）
数据界面	带有Windows PC采集和分析软件的USB（包含在标准软件包中）
尺寸（长x宽x高）mm	248x54x54	156x120x70	105x120x70	215x120x70	430x240x80
输入光束高度范围mm（可定制）	47/67/87/107	56-180	29 ... 180	64-180	64-180
输入光斑直径 at 1/e^2	~6mm@ 5-7 fs ~8-10mm@ 30-35 fs TL ~20mm@ 150 fs TL	Min~3mm@15fs ~5-7 mm@30-35fs TL ~18 mm@200 fs TL	TBD	TBD	>3mm@300-500fs; >6mm @500-2000fs; >8mm@2000-10000fs;
-根据每个客户的要求选择确切的波长范围，不是全覆盖；ASF-30可单个设备覆盖700-2100nm； *-根据要求从500 fs到15 ps可选；在某些情况下，也可以根据要求提供100 fs的组合范围。
