BOA单棱镜飞秒超短脉冲压缩器

更新：2021-05-07 15:26:21??????点击：

品牌：???Swampoptics
型号：???BOA

产品介绍

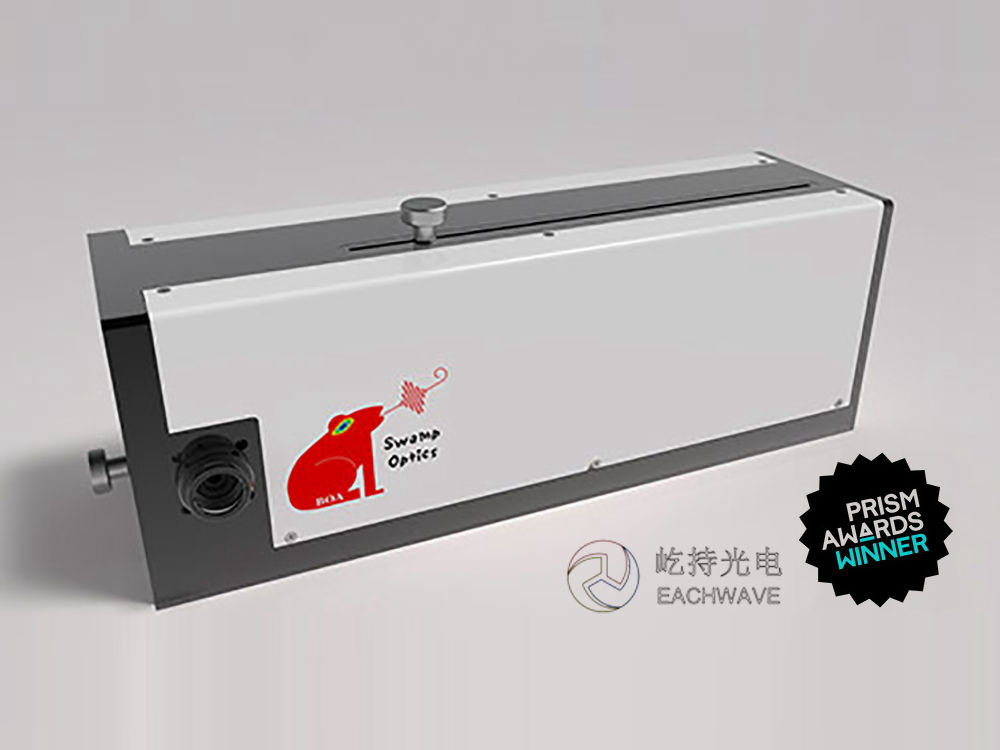

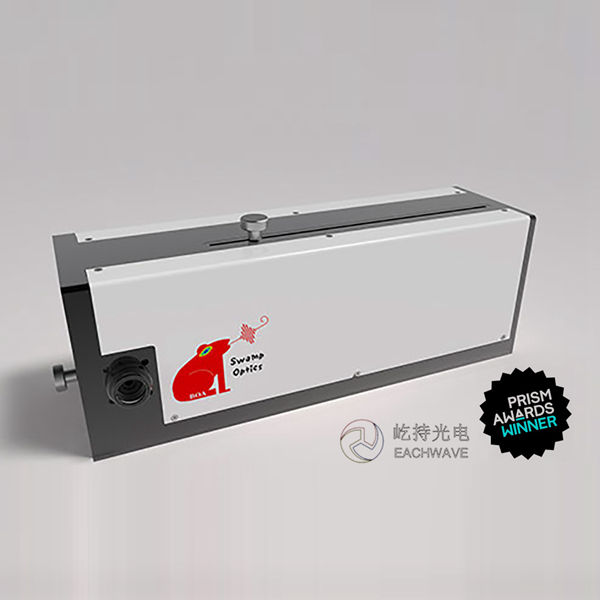

BOA单棱镜飞秒超短脉冲压缩器

当超短脉冲激光透过材料传输时（即使是简单的玻璃），由于群延迟色散（GDD）它们会在时间上展宽。红光的传播速度比蓝光的传播速度快，从而延长了脉冲（变为啁啾脉冲），这是我们需要对其进行测量的原因之一。

Swamp Optics的新型单棱镜BOA（Bother-free Optimal Arrangement）脉冲压缩器是一种简洁高效的设备，可以重新压缩展宽脉冲。

BOA单棱镜超短脉冲压缩器屡获设计大奖殊荣

Swamp Optics的BOA单棱镜超短脉冲压缩器特性：

- 宽波长范围内补偿材料色散

- GDD范围适用于大多数多光子显微镜

- 近统一的透射率

- 易操作和调整

- 可提供紫外至红外中心波长

- 占地面积小

- 适应大范围带宽

我们还可提供：

- 电脑电动控制版本

- 基于衍射光栅的脉冲压缩器

BOA飞秒超短脉冲压缩器规格：

BOA单棱镜飞秒超短脉冲压缩器，UV波长:

脉冲压缩器型号：	BOA-200	BOA -260	BOA-350	BOA -400
波长范围：	175-225nm	250-350nm	300-450nm	350-500nm
最大负GDD@中心波长:	-35000 fs^2	-36000 fs^2	-12000 fs^2	-22000 fs^2
透射率@最短波长： @中心波长：	>55% >50%	> 65% > 60%	> 65% > 60%	> 65% > 60%
最大带宽@最大GDD @半最大GDD:	7nm 12nm	12nm 20nm	30nm 50nm	23nm 40nm
最大峰值功率：	500MW	500MW	500MW	500MW

VIS波长:

脉冲压缩器型号：	BOA-530	BOA-600	BOA-700
波长范围：	450 -600 nm	500 -700 nm	600-900 nm
最大负GDD@中心波长:	-70000 fs^2	-40000 fs^2	-65000 fs^2
透射率@最短波长： @中心波长：	> 95% > 80%	> 95% > 80%	> 95% > 80%
最大带宽@最大GDD @半最大GDD:	16nm 30nm	28nm 50nm	25nm 50nm
最大峰值功率：	500MW	500MW	500MW

*IR波长（标准型号）:

脉冲压缩器型号：	BOA-800	BOA-1050	BOA-1300	BOA-1550
波长范围：	700-1100nm	900-1200nm	1200-1450nm	1400-1700nm
最大负GDD@中心波长:	-38000 fs^2	-14000 fs^2	-44000 fs^2	-20000 fs^2
透射率@最短波长： @中心波长：	> 80% > 70%	> 80% > 70%	> 80% > 70%	> 80% > 70%
最大带宽@最大GDD @半最大GDD:	40nm 70nm	110nm 190nm	65nm 110nm	120nm 200nm
最大峰值功率：	500MW	500MW	500MW	500MW

基于光栅的BOA超短脉冲压缩器规格（IR波长）

脉冲压缩器型号：	BOA-G-800	BOA-G-1030	BOA-G-1550
波长范围：	750-850nm	1010-1050nm	1525-1575nm
最大负GDD@中心波长:	-2.5×10^6 fs^2	-2×10^8 fs^2	-2.4×10^7 fs^2
透射率@最短波长： @中心波长：	> 60% > 70%	> 70% > 85%	> 60% > 70%
最大带宽@最大GDD @半最大GDD:	20nm 50nm	2nm 5nm	20nm 35nm
最大峰值功率：	500MW	500MW	500MW

更多规格请参考产品资料：

BOA单棱镜超短脉冲压缩器：

BOA specs-uv-datasheet

BOA-specs-visible-datasheet

BOA-specs-ir-datasheet

基于光栅的BOA超短脉冲压缩器：

BOA-gr-specs-ir-datasheet

BOA单棱镜超短脉冲压缩器原理简介：

我们使用一个精确制造的角立方体回反射器，将光束精确地反射回来，并与进入它的光束平行。而且，它会反转光束，因此不必反转棱镜。这避免了二棱镜和四棱镜设计的所有失真（参见脉冲压缩教程）。另外，请注意，在调谐输入波长时，只需旋转一个棱镜角度，并且只需更改一个距离（棱镜角立方体距离）即可调谐GDD。更妙的是，因为棱镜和角立方体之间的距离是双通道的，所以BOA压缩器的大小是等效双棱镜压缩器的一半。这种简单性设计产生了一个更紧凑、更方便、无失真、更便宜的设备，而且效果很好！

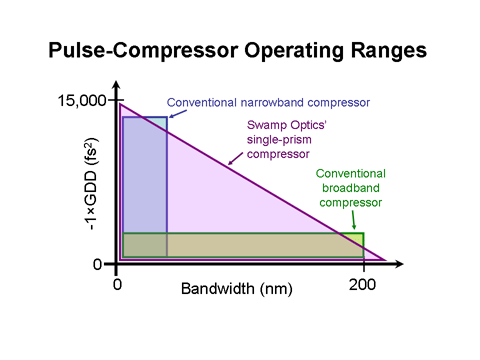

BOA压缩器的另一个优点是，与所有其他脉冲压缩器不同，它可以用于宽带或窄带脉冲。棱镜脉冲压缩器的带宽受到在第二棱镜处（或在BOA的情况下，在通过单棱镜的第二次通过处）的角度分散光束的光束裁剪的限制。脉冲带宽越大，棱镜间距越大（即所需的GDD），这种裁剪的可能性就越大。传统的脉冲压缩器通过将其中一个棱镜插入或移出光束来调整GDD，并且始终以其最大棱镜间距运行。因此，设计一个传统的脉冲压缩器需要保证脉冲带宽和最大负GDD值。传统的窄带压缩器实现了较大的负GDD，但不能用于宽带脉冲。传统的宽带压缩器可以用于窄带脉冲，但它们只能实现有限的负GDD。另一方面，BOA通过平移角立方体来调整GDD，从而改变棱镜间距。这使得它可以同时在大间隔（GDD）下工作，用于窄带（<40nm）脉冲和宽带（>100nm）脉冲（需要较少的间隔和GDD）。因此，BOA是多功能的，可以用于许多脉冲。如果您目前使用的是窄带~100fs系统，但正在考虑使用宽带~10fs系统，则无需在两个不同的压缩器之间进行选择；一个BOA对两个系统都有效！见下文。

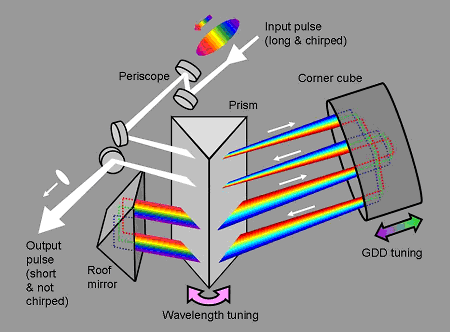

Swamp Optics的BOA单棱镜脉冲压缩器原理图

BOA单棱镜超短脉冲压缩器 VS 传统脉冲压缩器

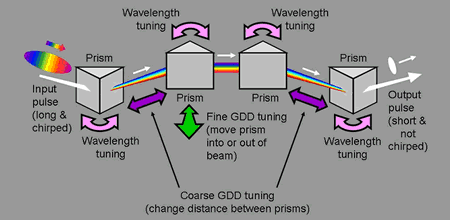

传统的棱镜脉冲压缩器在如下所示，光学几何结构中使用四个相同的棱镜：

传统四棱镜脉冲压缩器的原理图。粗箭头表示实现正确操作所需的对齐。调整对齐这些设备相对比较麻烦！

不幸的是，如果没有完全对准，脉冲压缩器可能会引入自己的失真：空间啁啾和脉冲前倾。我们发现大多数脉冲都受到这些畸变的影响。为什么？不幸的是，当脉冲波长被调谐或输入光束有一点漂移时，所有四个棱镜都必须旋转以精确地保持相同的入射角（粗粉色箭头）。但是你也需要根据你的脉冲的啁啾量来调整GDD。不幸的是，GDD的粗调和精调是分开的。粗调GDD（这是您真正需要的）需要改变前两个和后两个棱镜之间的间距，保持它们精确相等（粗紫色箭头）。如果任何棱镜具有不同的入射角，则输出脉冲将具有时空畸变。因此，粗调是不实际的。所能做的就是微调，这是通过将棱镜移入或移出光束（绿色箭头）来实现的。
