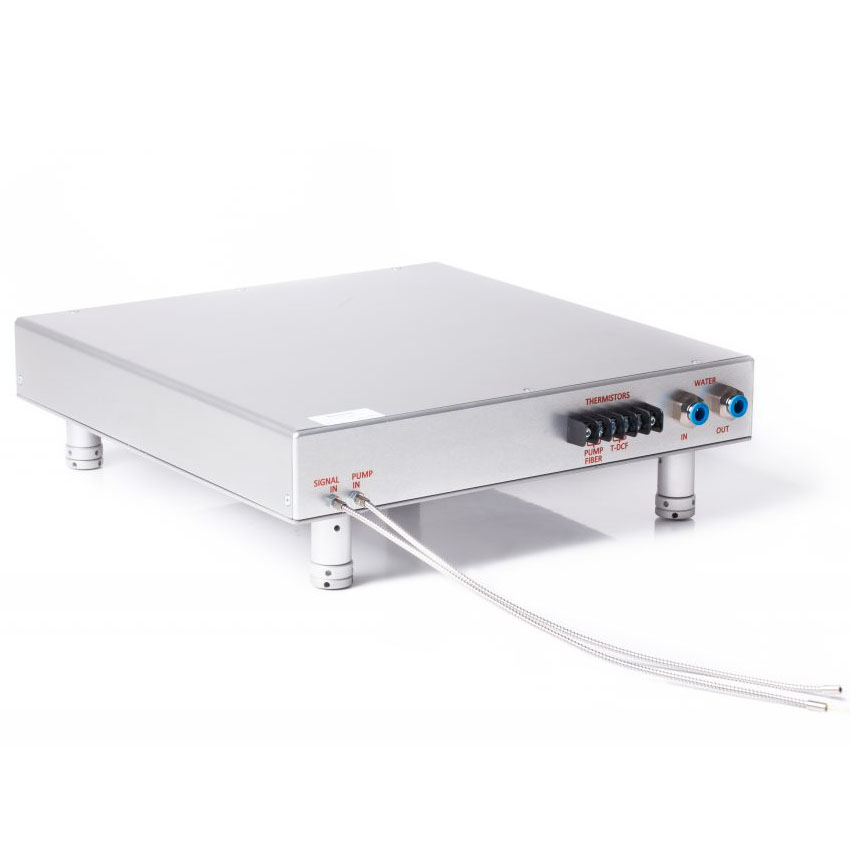

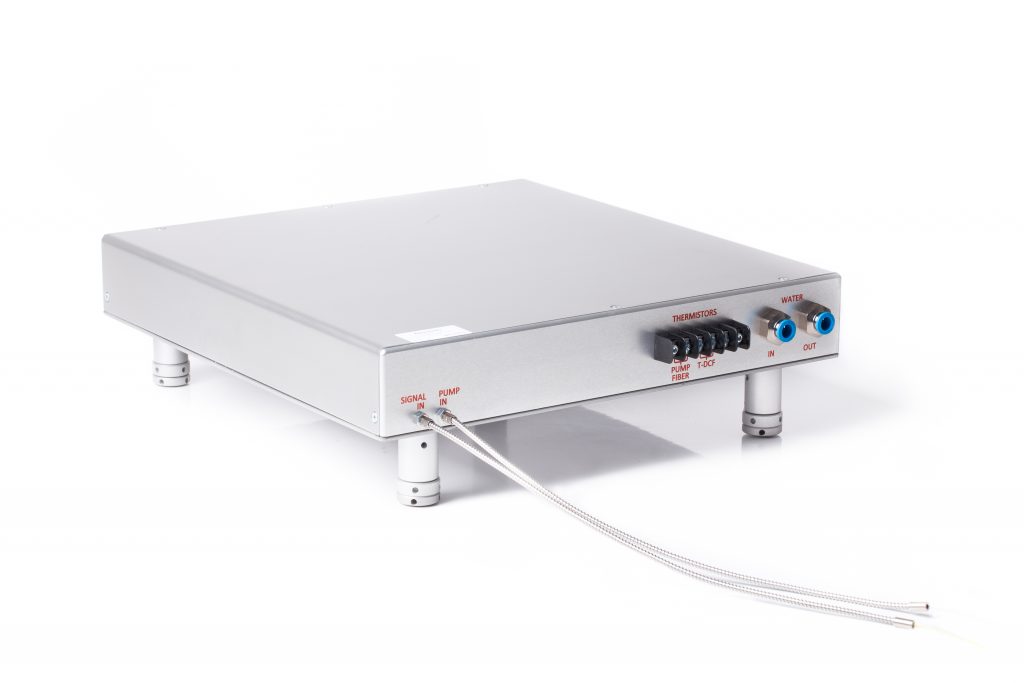

TGMC-PM是一个放大增益模块，包含所需要的光学器件以及全铝外壳，基于专利保偏掺镱锥形双包层光纤技术(T-DCF) 。该模块有泵浦极以及种子源的外接口，内含有水冷泵浦耦合单元；对于一些高能量应用方面，基座可以很好的与热槽相接以达到更好的散热。该模块可以满足用户多种需要，比如全集成、外部接口等。该模块经过完整测试并具有完整的测试报告。

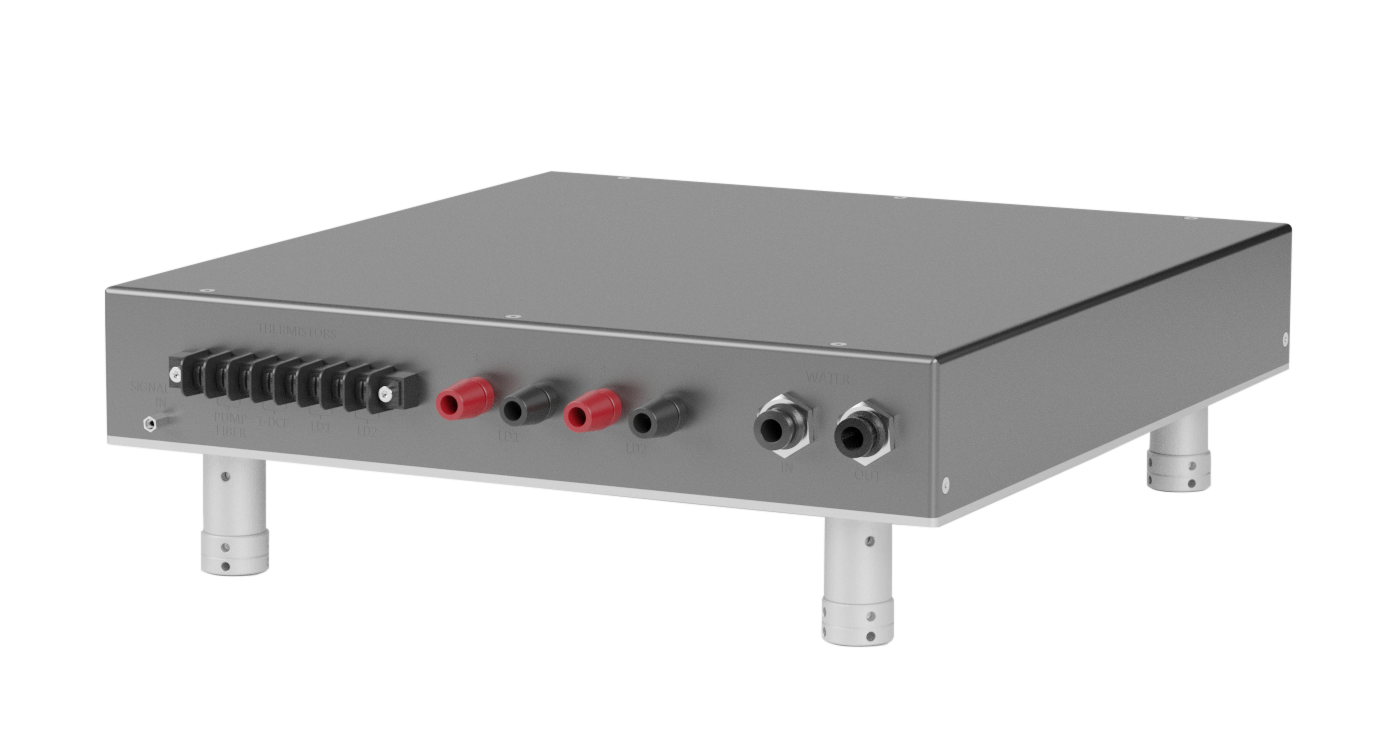

TGMD-PM是一个集成化非常高的水冷放大增益模块，同样基于专利保偏掺镱锥形双包层光纤技术(T-DCF) ，完美适用于超短脉冲应用需要。该模块集成度优于该系列其他产品，它在TGMC-PM基础上将泵浦集成于其中并带有种子源输入端。可根据用户需要集成所需要的泵浦。该模块拥有标准的单模光纤(PM 10/125)输入端，优异的单模光束质量(M^2<1.3)以及高达100W的能量的自由空间光输出。可通过热敏温度表来监测特定部件的工作温度：泵浦极、增益光纤和位于放大器内部泵浦耦合单元。该模块经过完整测试并具有完整的测试报告。
台式锥形光纤增益模块有TGMC-PM/TGMD-PM两种。
TGmodule C-PM 典型特性：
- 基于专利保护的锥形双包层光纤(T-DCF)的高能量增益模块 - 单模输出，M^2<1.3 - 大模场低非线性效应 - 全金属外壳 - 准备接泵浦和种子源 - 易于散热管理 - 温度监测热敏电阻
TGMD-PM典型特性：
- 基于专利保护的锥形双包层光纤(T-DCF)的高功率增益模块

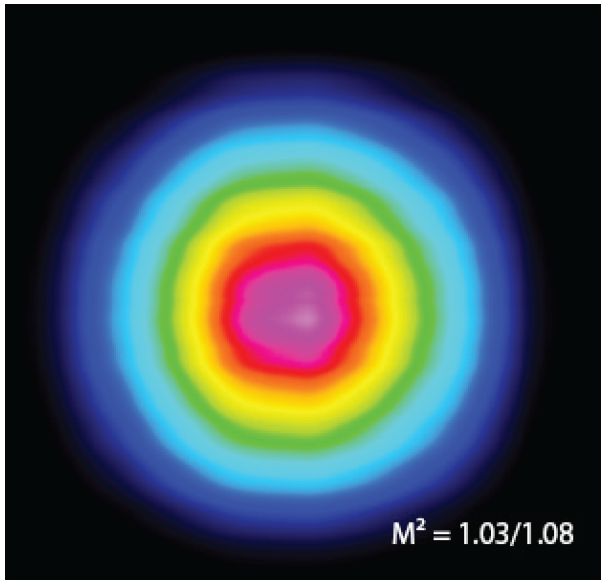

- 单模输出，M^2<1.3
- 大模场低非线性效应
- 坚固的水冷金属外壳
- 集成泵浦二极管
- 温度监测热敏电阻
台式锥形光纤增益模块TGMC-PM/TGMD-PM主要参数：
TGMC-PM TGMD-PM 参数 Min 典型值 Max Min 典型值 Max 单位 输出端 输出能量 - 1001 - - 1005 W 模场直径 - 40 - 40 ?m 偏振消光比(PER)2 13 15 - 13 15 dB M^2 1.0 1.2 1.3 1.0 1.2 1.3 输入端 波段 1030 1040 1065 1030 1040 1065 nm 输入信号能量 5 30 - 5 30 - mW 泵浦能量3 - - 150 - - - W 泵浦波长 - 976 - - nm 光纤 输入信号光纤 10/125 PM，others on request 10/125 PM，others on request 泵浦光纤 200/220 NA 0.22 150 W or 105/125 NA 0.22 100 W, others upon request - 结构 尺寸 342 mm x 330 mm x 38 mm 342 mm x 330 mm x 58 mm 水流量4 5 10 5 10 l/min
TGMC-PM
TGMD-PM
参数
Min
典型值
Max
单位
输出端
输出能量
-
1001
1005
W
模场直径
40
?m
偏振消光比(PER)2
13
15
dB
M^2
1.0
1.2
1.3
输入端
波段
1030
1040
1065
nm
输入信号能量
5
30
mW
泵浦能量3
150
泵浦波长
976
光纤
输入信号光纤
10/125 PM，others on request
泵浦光纤
200/220 NA 0.22 150 W or
105/125 NA 0.22 100 W,
others upon request
结构
尺寸
342 mm x 330 mm x 38 mm
342 mm x 330 mm x 58 mm
水流量4
10
l/min
1， 输出能量依赖于所使用的泵浦和种子源，集成的泵浦拥有150W能量和100W的输出能量。 2， 偏振消光比为19dB、波长为1040nm输入光下测量，输出的消光比取决于种子源的偏振消光比。 3， 最大泵浦能量取决于泵浦光纤。 4， 所陈述的水流大小适用于所有单元以及外界热槽。 5 ，输出能量特用于30mw、25mhz、40ps的种子源，不适用所有，取决于用户所用类型种子源。

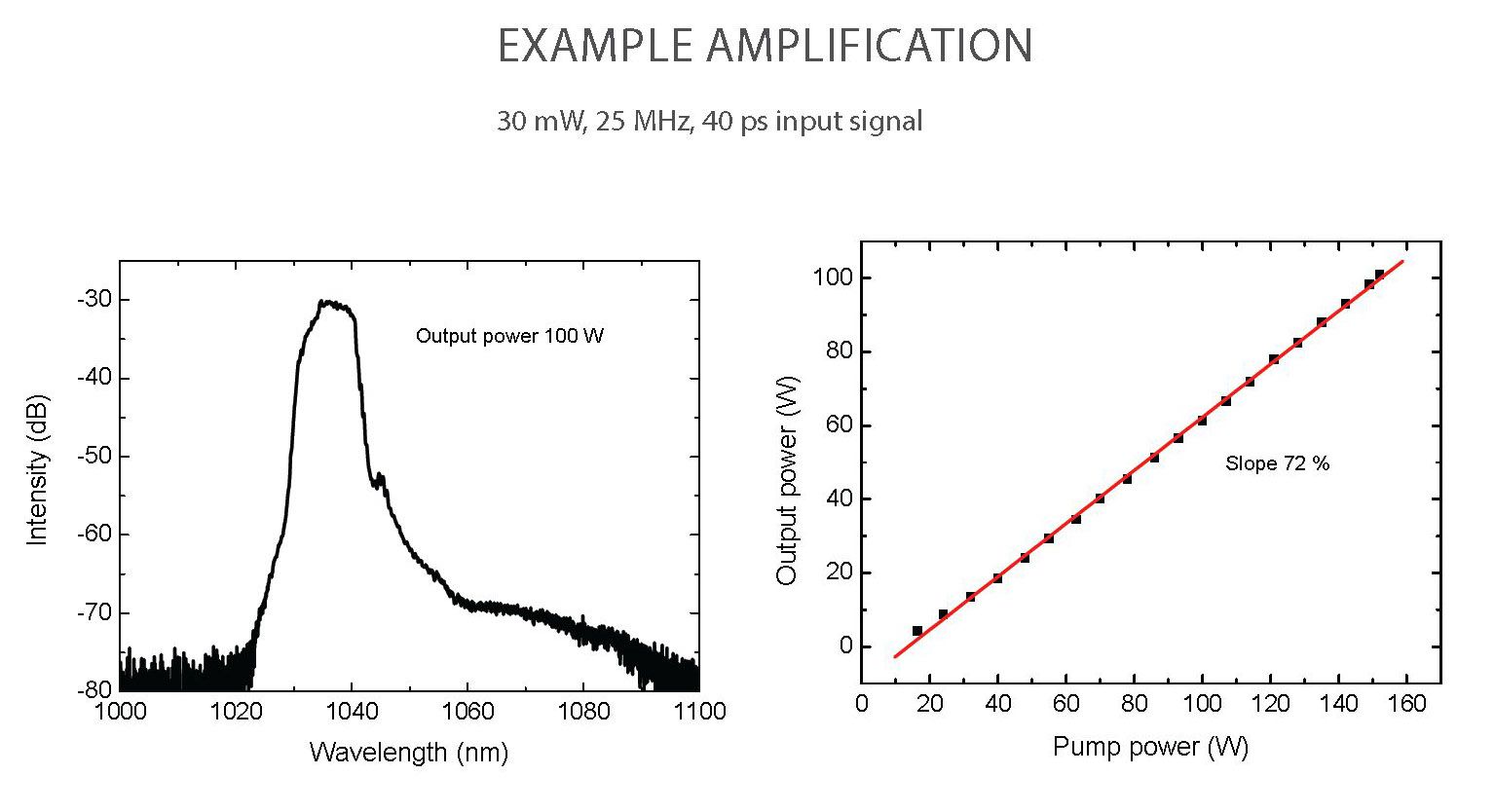

典型示例：
