T-DCF锥形光纤增益模块TGMA-PM

更新：2023-04-07 16:55:55??????点击：

品牌：???AMPLICONYX
型号：???TGMA-PM

产品介绍

T-DCF锥形光纤增益模块TGMA-PMA

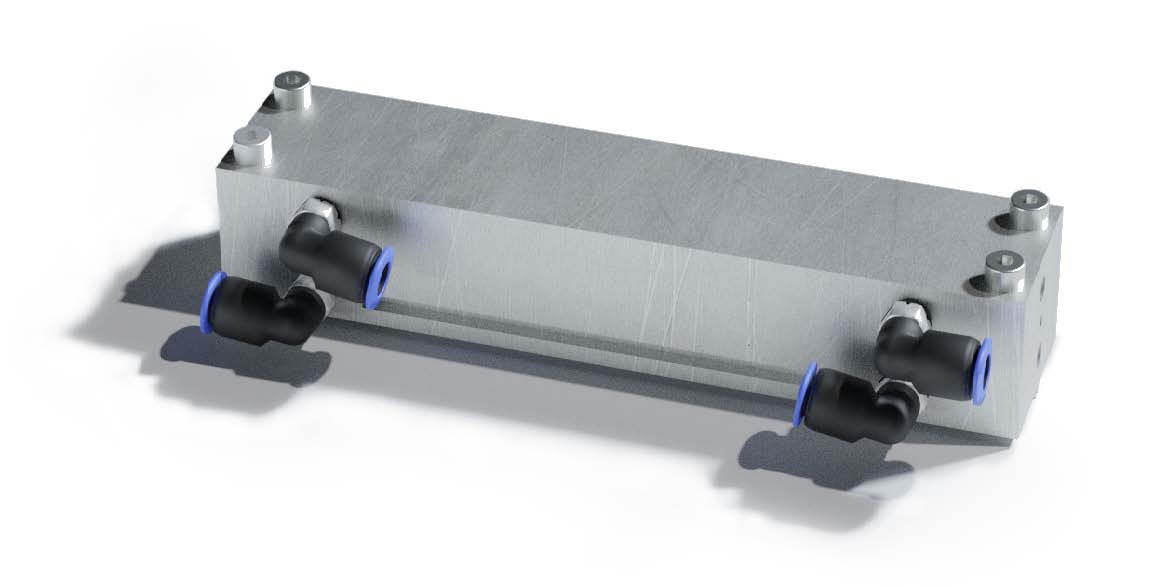

T-DCF锥形光纤增益模块TGMA-PM采用专利保护的保偏掺镱锥形双包层光纤技术（T-DCF），使用客户提供的自由空间光学器件，外界自由空间光通过光纤抛光斜面泵浦进光纤。在泵送过程中光纤需要冷却，散热器和水冷式光纤固定块可作为附件提供。光纤的薄输入端是单模光纤，输入端有一个集成包层模式剥离器(CMS)。

T-DCF锥形光纤技术：

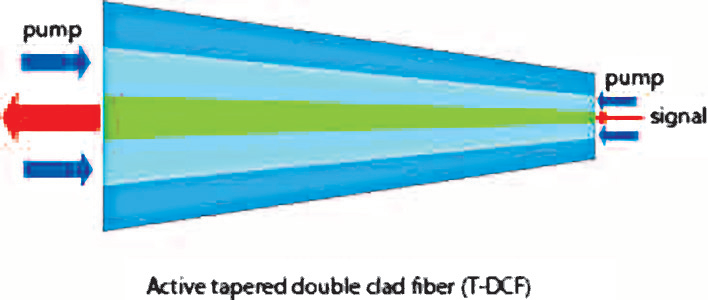

T-DCF 是一种纤芯掺杂稀土元素（Yb、Er、Tm 等）的光纤，它被用作高功率放大器（CW和脉冲）中的增益元件。T-DCF 的纤芯和包层直径沿长度平滑变化。通常选择核心参数（直径和数值孔径），使得基模仅在 T-DCF 的狭窄部分得到支持。

在宽边，T-DCF 具有更大的纤芯直径（通常在 50 到 200 μm 范围内），而模式和光束质量 (M 2 ) 与窄边相同。因此在有源 T-DCF 中，实现一种独特情况，当只有一个基模在核心传播时，数百个模式可能存在。因此，有源光纤的锥形仅允许在直径为几十微米的多模芯中实现基模的激发和传播。

有源T-DCF优点：

- 大模场直径（高达 100um）导致光纤激光器和放大器的非线性效应（SRS、SPM）阈值显着增加；
- 大型包层泵浦吸收（通常超过 20dB），这使得放大器（激光器）更短，从而额外（与传统光纤相比）增加了非线性效应的阈值；
- 由于纤芯直径的调制，对受激布里渊散射 (SBS) 具有免疫。

T-DCF锥形光纤增益模块TGMA-PM产品特性：

- 基于专利锥形双包层光纤(T-DCF)的大功率增益光纤
- 单模输出，M^2 < 1.3
-大模场，低非线性效应

可选项：

- 信号光纤标准10/125 PM，其他规格可选

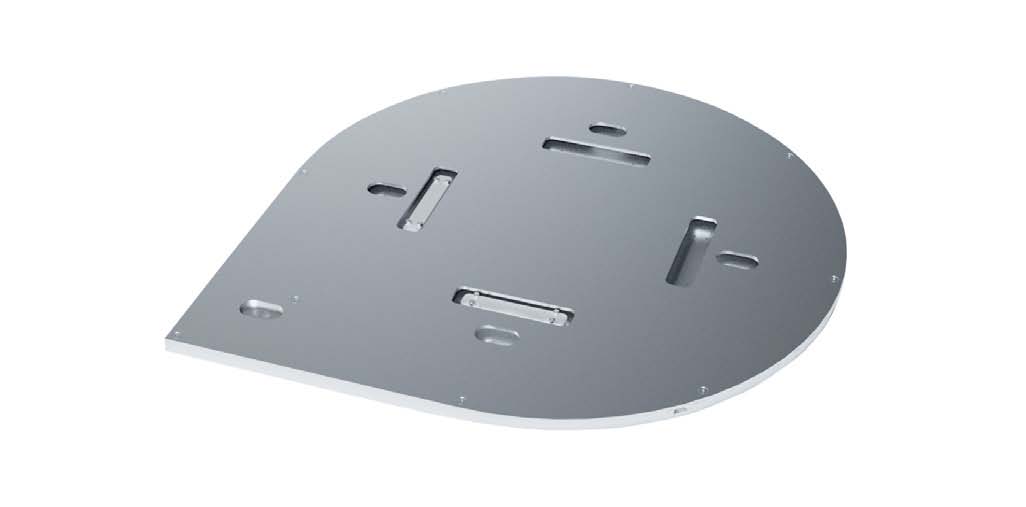

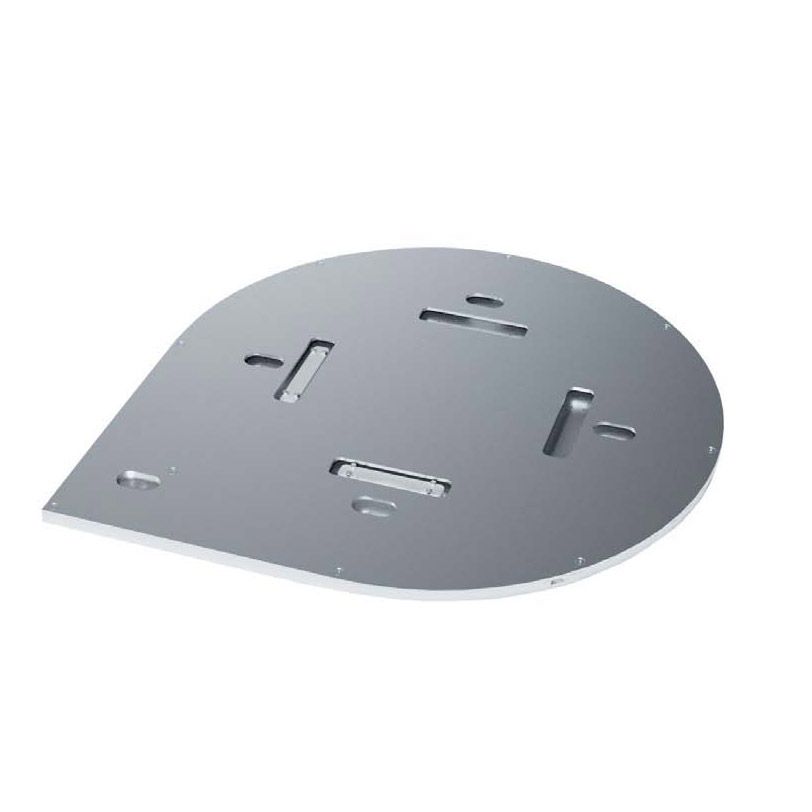

- 冷却配件(散热平台+光纤支架) 可选

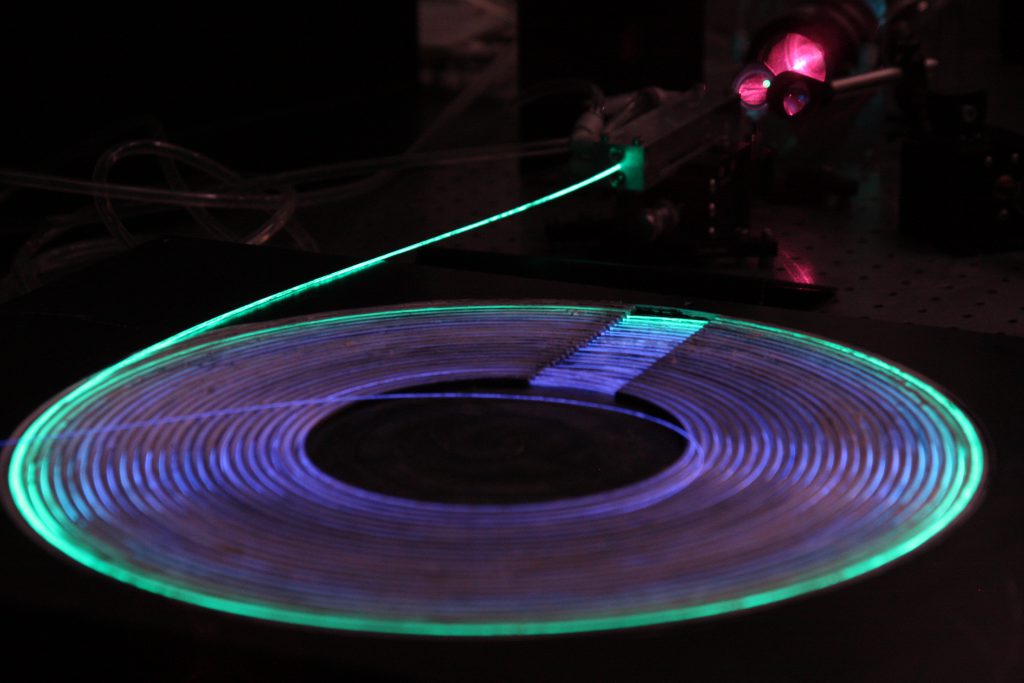

无封装的锥形光纤TGMA-PM

T-DCF锥形光纤增益模块TGMA-PM主要参数：

参数	最小值	典型值	最大值	单位
波长	1030	1040	1065	nm
泵浦波长		976		nm
模场直径		40		?m
偏振消光比(PER)¹	13	15		dB
光束M^2	1	1.2	1.3
纤芯数值孔径NA		0.09
外包层数值孔径NA		0.28
包层吸收率(915nm)		6.5		dB/m
包层吸收率(976nm)		25		dB/m
纤芯直径，薄/厚面²		9/48		?m
硅包层直径，薄/厚面²		75/380		?m
掺氟包层直径，薄/厚面²		85/430		?m
输出能量³			150	W
输入能量	5	30	100	mW
泵浦能量(自由光)			250	W
增益光纤线盘直径	30			cm
增益光纤长度²		2.5		m
光纤输入端	10/125 PM，others on request
