自由空间太赫兹发射器（太赫兹光电导天线）
自由空间的太赫兹发射器由一个光电导天线和高阻硅透镜封装而成。我们通常使用低温生产的GaAs（LT-GaAs）或者GaBiAs作为光电导材料。不同的光电导材料适用于不同的激发波长。

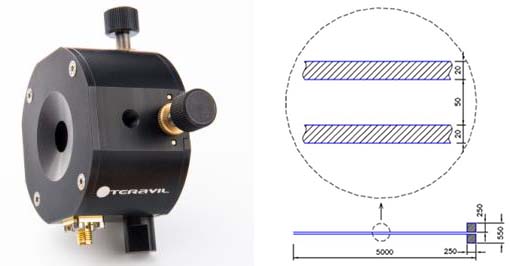

左图：太赫兹光电导天线，右图：太赫兹光电导发射天线电极结构

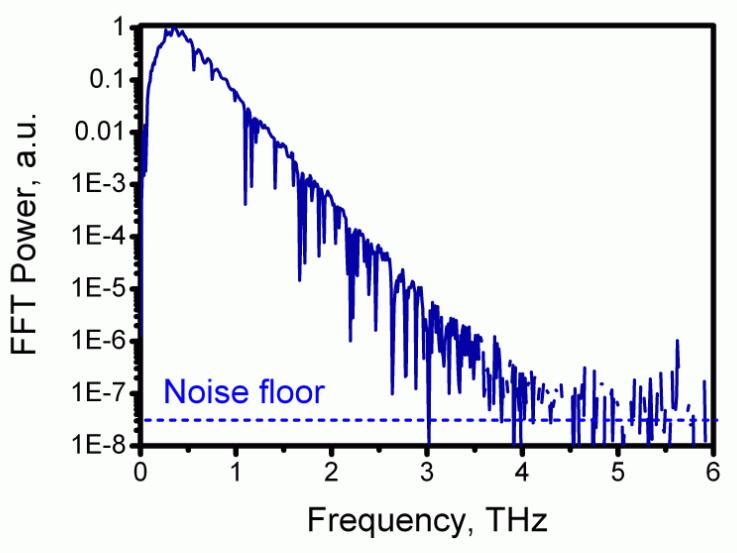

太赫兹光电导发射天线参数规格
自由空间太赫兹探测天线（太赫兹光电导天线）

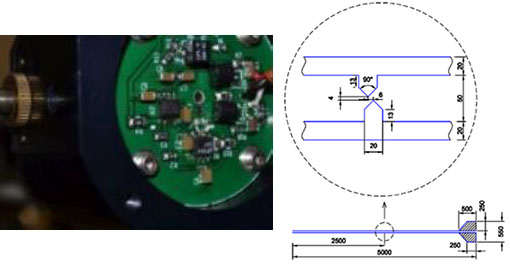

左图：封装有电流放大器的太赫兹探测天线，右图：探测天线电极结构

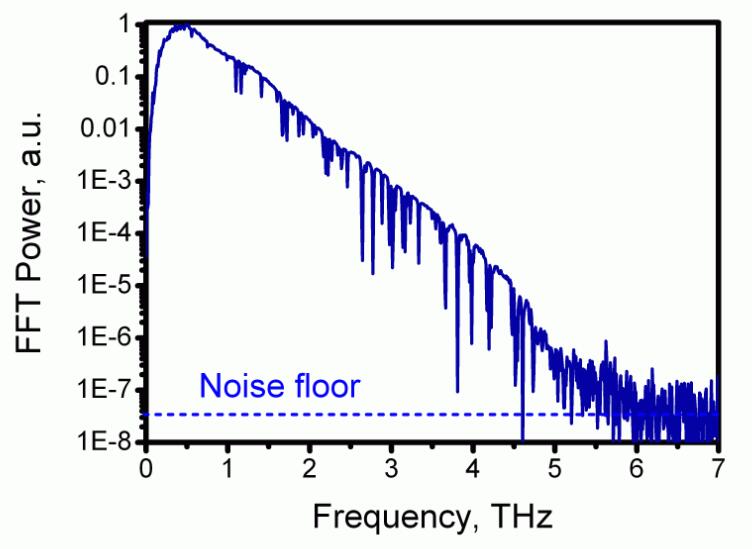

太赫兹光电导天线探测器参数规格

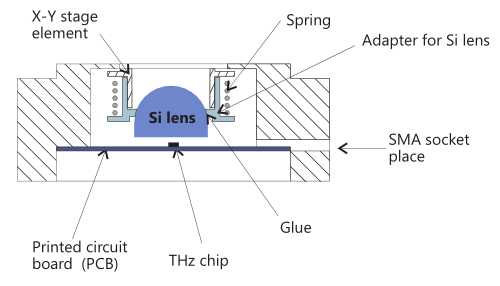

Teravil太赫兹光电导天线结构图，该结构设计中高阻硅透镜的位置可以微调，从而可以调节输出或者接收太赫兹的光束位置。在实际搭建太赫兹时域光谱仪系统的过程中非常方便实用。
Teravil太赫兹光电导天线产品型号列表
型号 太赫兹发射天线 太赫兹接收天线 EMT-08 EMT-10 DET-08 DET-10 太赫兹光电导天线 光电导天线衬底材料 LT-GaAs GaBiAs LT-GaAs GaBiAs 光电导天线尺寸 5 × 1.5 mm 厚度 600 ?m 光电导天线类型 线条型 偶极型 偏置电压 最高50 V, 典型值40 V ±12V 太赫兹中心频率 ~0.5THz 0.5THz 可探测太赫兹光谱宽度 / / 高至5THz 集成高阻硅透镜 材料 高阻抗硅材料HRFZ-Si 透镜类型 超半球，半球透镜 太赫兹波输出 平行光，或者发散光（根据封装透镜的类型而定） X-Y可调节范围 ±3mm 激发激光参数 激发波长 800±40 nm 1060±40 nm 800±40 nm 1060±40 nm 平均功率 <50 mW <20 mW <50 mW <20 mW 脉冲宽度 <150 fs 重复频率 20-100 MHz 光束轮廓 高斯形光束 光束直径 ~2mm 型号列表
型号 描述 EMT-8 800nm太赫兹发射天线 封装硅透镜，配送同轴线BNC接头 DET-8 800nm太赫兹接收天线 封装硅透镜，配送同轴线BNC接头 DET-8-PAM 800nm太赫兹接收天线内置前置放大器 封装硅透镜，配送同轴线BNC接头，内置前置放大器 EMT-10 1060nm太赫兹发射天线 封装硅透镜，配送同轴线BNC接头 EMT-10 1060nm太赫兹接收天线 封装硅透镜，配送同轴线BNC接头 MNT 太赫兹发射接收天线安装架 包含用于聚焦激发光的透镜，该透镜安装在一个XYZ三维调节架上 TMS-100 偏置电压发生器 30-70V直流或方波电压 PAM 前置放大器（带电源） 电压-电流转换器，10^6V/A增益
