太赫兹近场探针 THz near-field optical probe

更新：2025-08-06 15:49:23??????点击：

品牌：???Protemics
型号：???THz near-field optical probe

产品介绍

太赫兹近场探针 THz near-field optical probe

产品简介

>>太赫兹近场探针应用手册

>> THz近场扫描成像系统原理简介

Eachwave推出的低温砷化镓光电导太赫兹近场探针系列是新一代的高性能光电导型微探针，利用此太赫兹近场探针，样品表面的近场太赫兹电场可被以被空前的分辨率测量，信号质量好，噪声低。这些太赫兹探针可以无缝的与激发波长低于860nm的THz-TDS系统配合使用。THz近场探针提供了一个低成本的解决方案，可将您的THz-TDS升级为高分辨率的太赫兹近场扫描成像系统。

产品特点：

— 精细的太赫兹近场探针

— 专利设计

— 空间分辨率可达3um

— 探测频率范围：0-4THz

— 适用于所有基于激光的THz系统

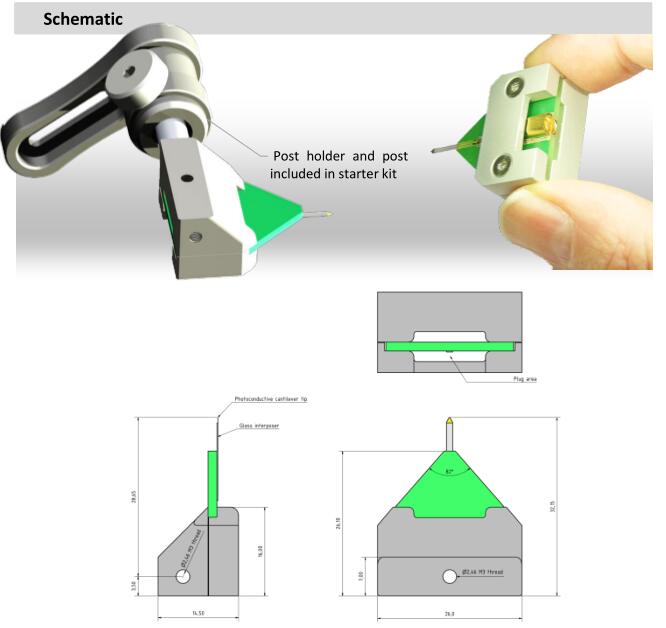

— 安装可兼容标准的光机械组建

— 集成过载保护电路

太赫兹近场探针型号规格表
1	TD-800-X	横向场太赫兹近场探针
2	TD-800-Z	纵向场太赫兹近场探针

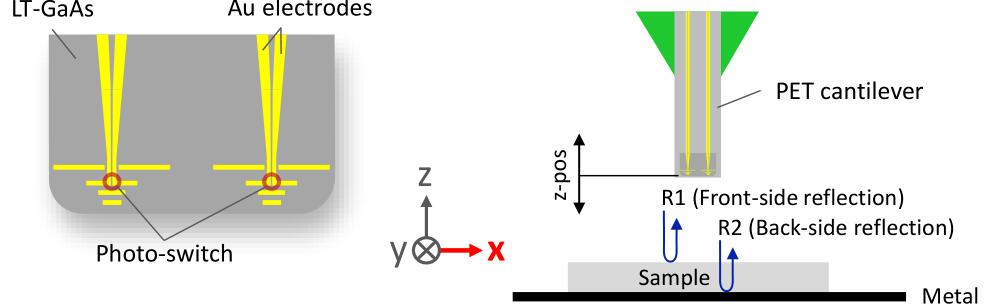

3	TD-800-TR.5	反射式太赫兹近场探针

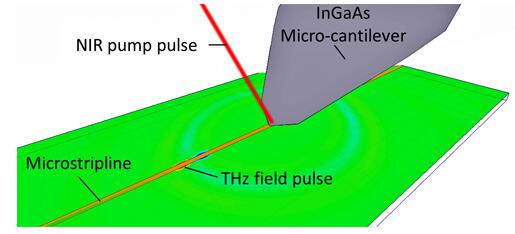

4	TD-1550-Y-BF	太赫兹近场发射探针
5	-XR选项	提高机械稳健性，但降低空间分辨率和灵敏度
6	-WT选项	”wavetrap”，有效减慢并吸收探针内部THz信号传输
7	TeraSpike Defender	可选外壳，保护探头敏感尖端免受意外机械冲击

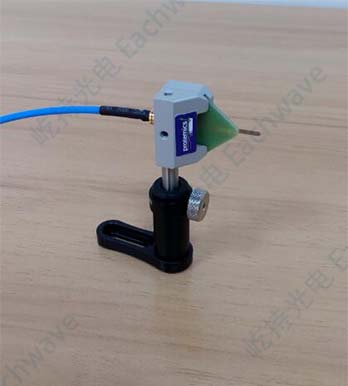

8	TeraSpike Starter-kit	入门工具包： ü X或Z系列TeraSpike探针。 ü TeraSpike模型 ü TS电缆连接（SMP到SMA） ü SMA到BNC适配器 ü 底座

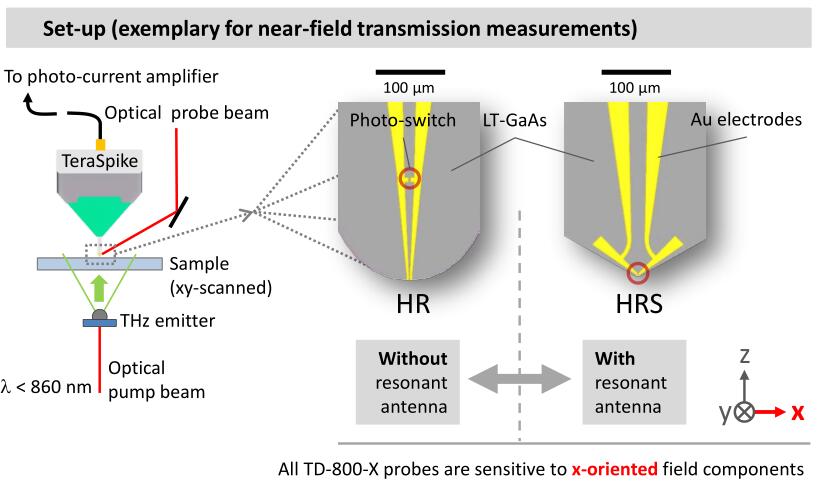

一、TeraSpike TD-800-X横向场太赫兹近场探针

横向场太赫兹近场探针规格参数

TeraSpike TD-800-X-	HR	HRS
最大空间分辨率	3um	20um
PC gap size	1.5um	2um
暗电流 @1V 偏置电压	<0.5nA	<0.5nA
光电流	>1uA	>0.6uA
激发波长	700..860mW
平均激发功率	0.1-4mW
接头类型	SMP

上图中是teracube-M2系统的近场探针测试结果，探针型号为TD-800-X-HR-WT，该数据是在没有充氮气的情况下测量的结果。

二、TeraSpike TD-800-Z纵向场太赫兹近场探针

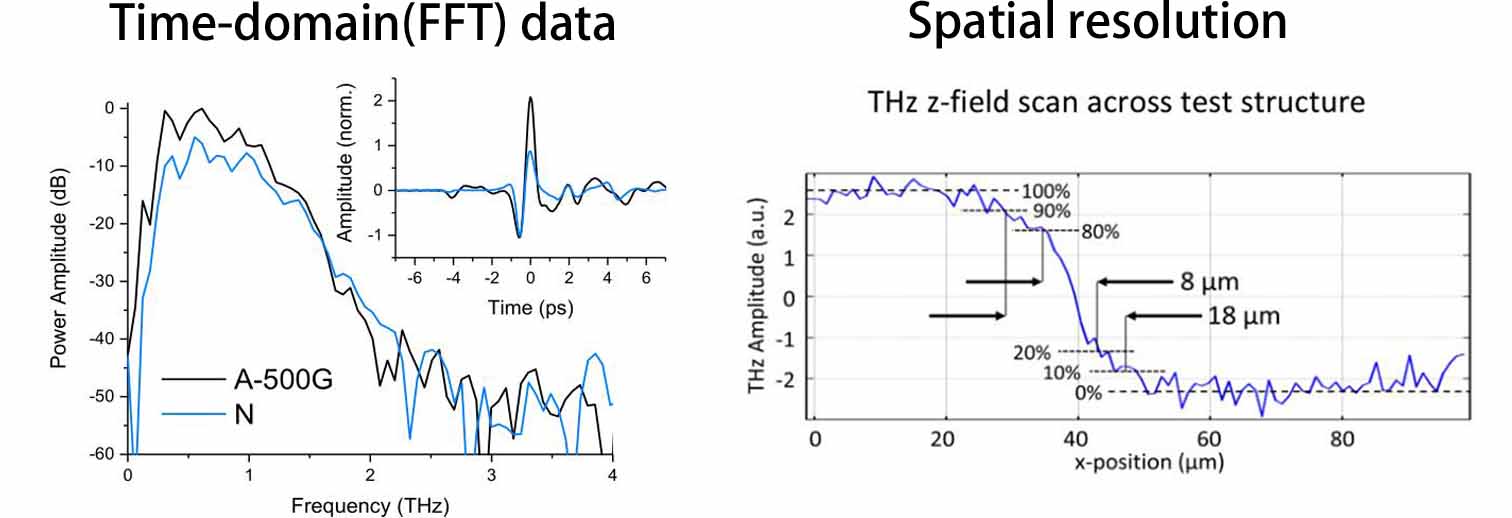

纵向场太赫兹近场探针规格参数

TeraSpike TD-800-	A-500G	N
最大空间分辨率	8 um	8 um
PC gap size	5 um	2 um
暗电流 @1V 偏置电压	<0.4 nA	<0.4 nA
光电流	>0.5 uA	>0.1 uA
激发波长	700..860mW
平均激发功率	0.1-4mW
接头类型	SMP
