光混频器：用于频域太赫兹产生和检测的高质量模块
TOPTICA与一些世界领先的太赫兹研究机构合作，能够提供高质量GaAs和InGaAs光混频器。两种材料系统都有各自的优点，由于780 nm激光器的宽连续调谐范围，具有GaAs光混频器的系统可提供高带宽。另一方面，InGaAs发射器产生的功率达到了创纪录的水平，并且利用了1.5μm技术的成熟而廉价的优势。

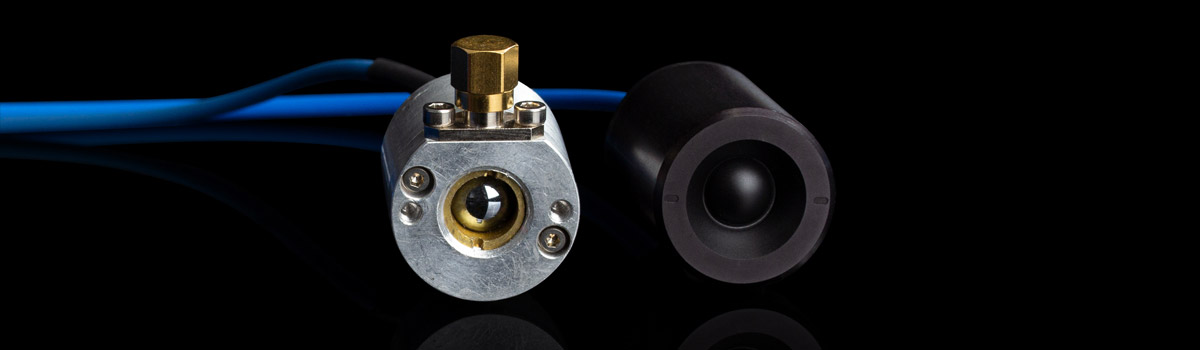

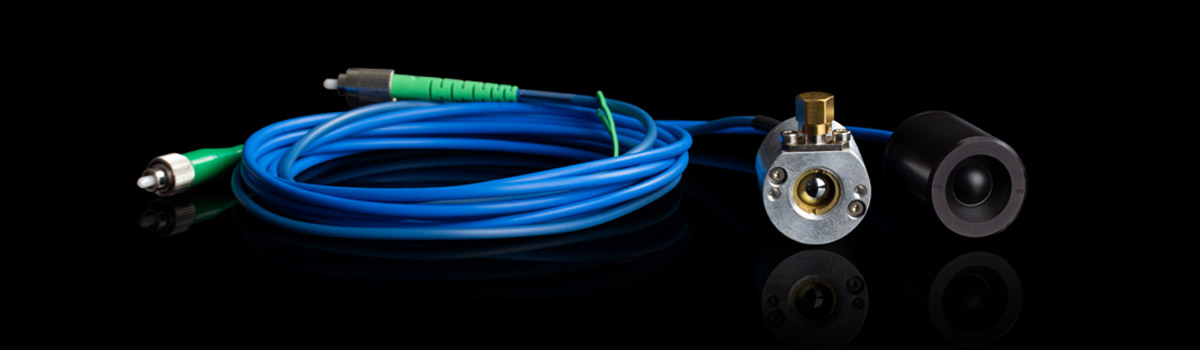

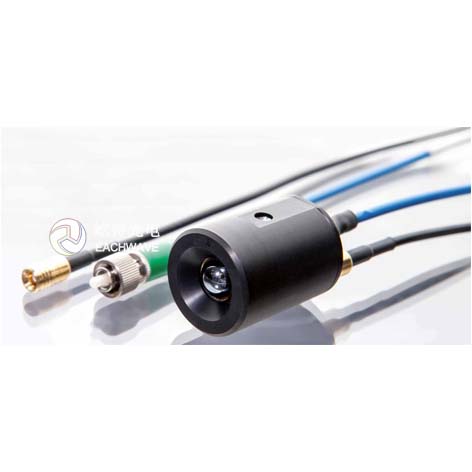

TOPTICA的所有光混频器模块都配备了一个硅透镜，一个电连接器和SM/PM光纤尾纤。全光纤设计消除了耗时的激光束对准的需要，并且可以轻松灵活地集成到任何太赫兹组件中。
主要特性：
领先的GaAs（780nm）和InGaAs（1500nm）光混频器；
配有硅透镜和SM/PM光纤尾纤的全封装模块；
输出功率可达100μW。
光混频器规格
GaAs模块
InGaAs模块
太赫兹发射器
PCA-FD-0780-100-TX-1
#EK-00831，GaAs光混频器
PCA-FD-1550-100-TX-1
#EK-000724， InGaAs p-i-n 光电二极管
太赫兹接收器
PCA-FD-0780-130-RX-1
#EK-00832，GaAs光混频器
PCA-FD-1550-130-RX-1
#EK-000725，InGaAs 光混频器
激发波长
0.8μm
1.5μm
天线类型
对数螺旋线
蝴蝶型
太赫兹偏振
圆形
线形
发射器和接收器组件
圆柱形，? 1”
集成硅透镜和SM/PM光纤尾纤
圆柱形，? 25mm
发射器和接收器带宽
大约3THz
太赫兹功率（典型）
2 ?W @ 100 GHz
0.3 ?W @ 500 GHz
100 ?W @ 100 GHz
10 ?W @ 500 GHz
太赫兹动态范围（300 ms积分时间）
80 dB @ 100 GHz
70 dB @ 500 GHz
90 dB @ 100 GHz

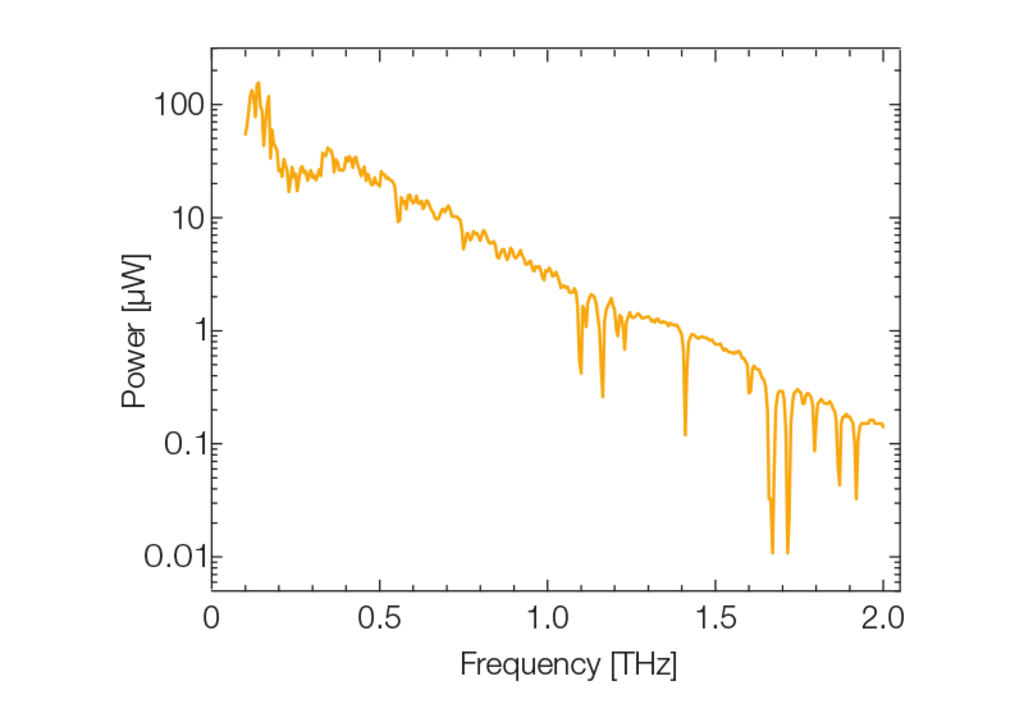

InGaAs光电二极管发射极的输出功率谱

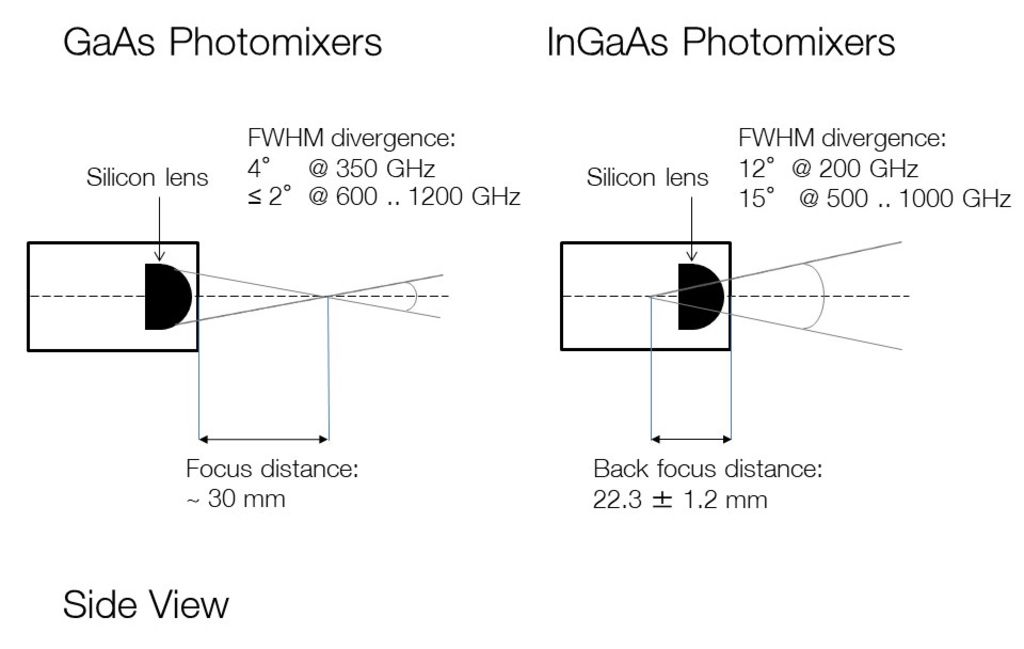

Toptica GaAs和InGaAs光混频器的光束发散度
