空芯光子晶体光纤HCPCF

更新：2024-08-30 16:10:43??????点击：

品牌：???GLO
型号：???HCPCF

产品介绍

空芯光子晶体光纤HCPCF

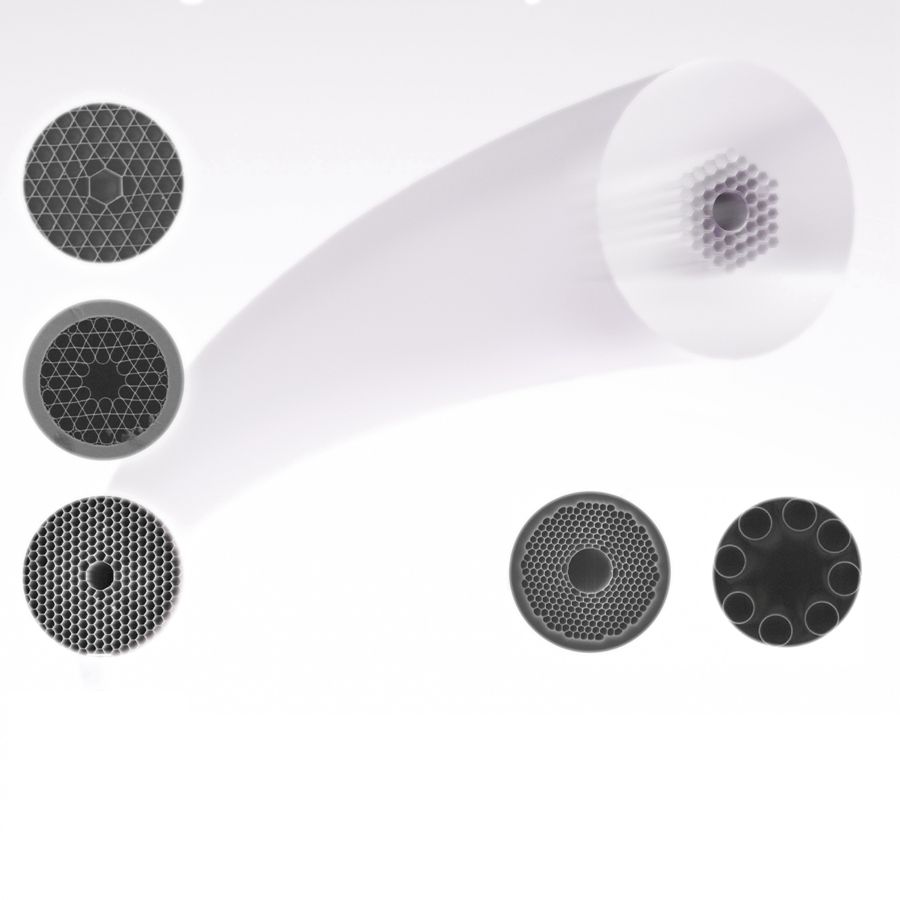

光子晶体光纤(Photonic Crystal Fibers,PCF)又被称为微结构光纤（Micro-Structured Fibers, MSF)，它的横截面上有较复杂的折射率分布，通常含有不同排列形式的气孔，这些气孔的尺度与光波波长大致在同一量级且贯穿器件的整个长度，光波可以被限制在低折射率的光纤芯区传播。

光子晶体光纤有很多奇特的性质，可以在很宽的带宽范围内只支持一个模式传输；包层区气孔的排列方式能够极大地影响模式性质；排列不对称的气孔也可以产生很大的双折射效应，这为设计高性能的偏振器件提供了可能。

EACHWAVE可提供不同波段、不同类型的空芯光子晶体光纤（HCPCF）、Kagome光纤及其功能化形式的商业Photonic Microcells?（PMC）。空芯光子晶体光纤具有不同于传统光纤的带隙导光机制，在光通信系统、高功率激光器、工业制造和生物医疗等许多领域有广阔的应用前景。随着光纤拉制技术的不断进步，不同纤芯结构的 HC-PCF出现并带来了更好的光传输特性。

产品特性：

? 近单模传输
? 低色散
? 光谱范围宽
? 高激光损伤阈值
? 大芯径

空芯光子晶体光纤HCPCF规格参数：

规格	HCPCF-350-27	HCPCF-450-30	HCPCF-515-532-27	HCPCF-515-532-40	HCPCF-850-60	HCPCF-1030-1064-60	HCPCF-1550-60	HCPCF-2000-57
纤芯轮廓	Hypocycloid	Hypocycloid	Hypocycloid	Hypocycloid	Hypocycloid	Hypocycloid	Hypocycloid	Hypocycloid
内芯径um	27±3	30±2	27±3	40±3	60±3	60±3	60±3	57±3
外芯径um	200±3	200±3	200±3	230±4	300±2	320±3	300±3	415±3
包层直径um	530±50	375±25	530±50	400±50	540±50	560±50	540±50	870±50
中心波长nm	343 – 355	450	515 – 532	515 – 532	850	1030 – 1064	1550	2000

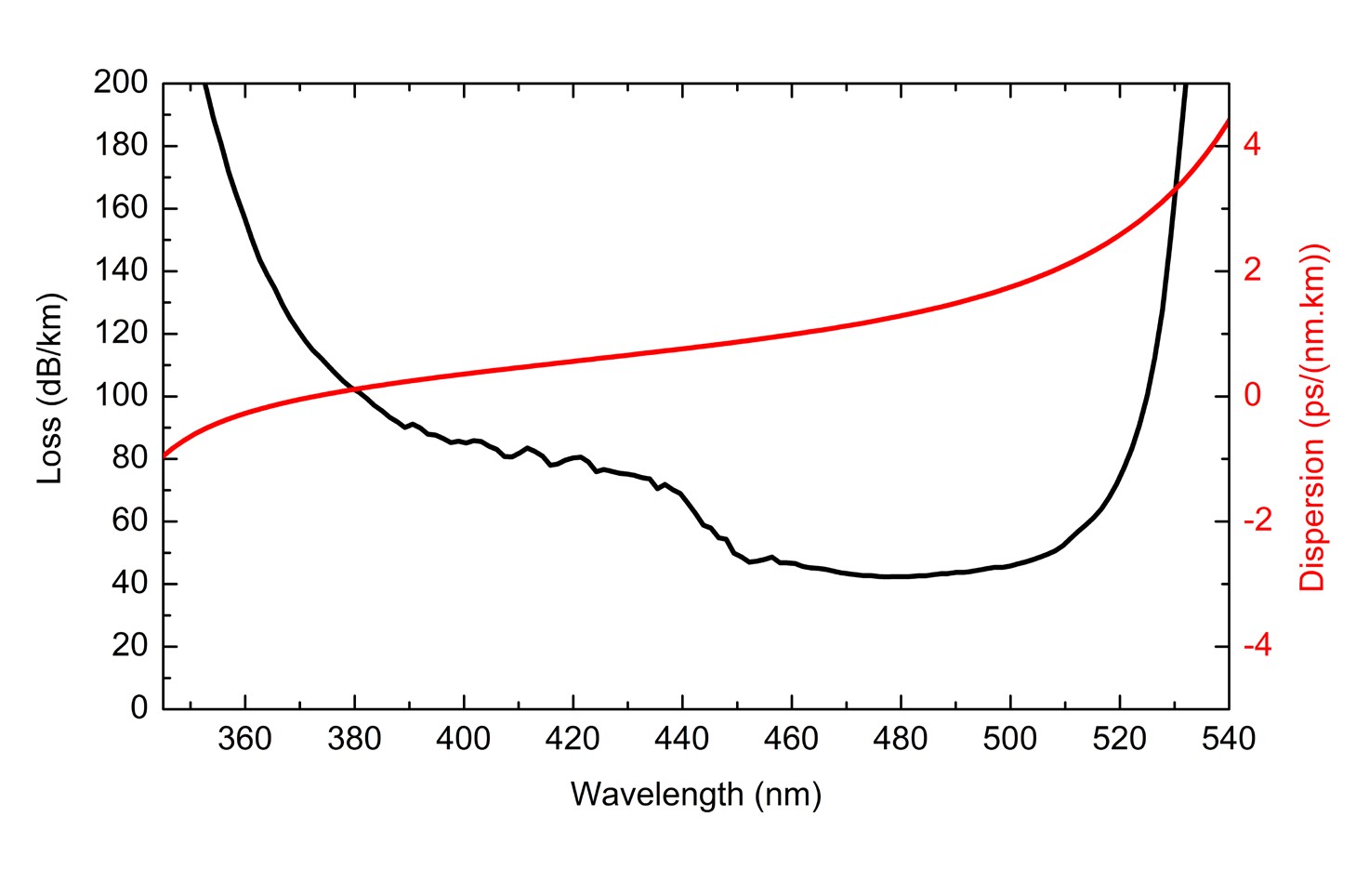

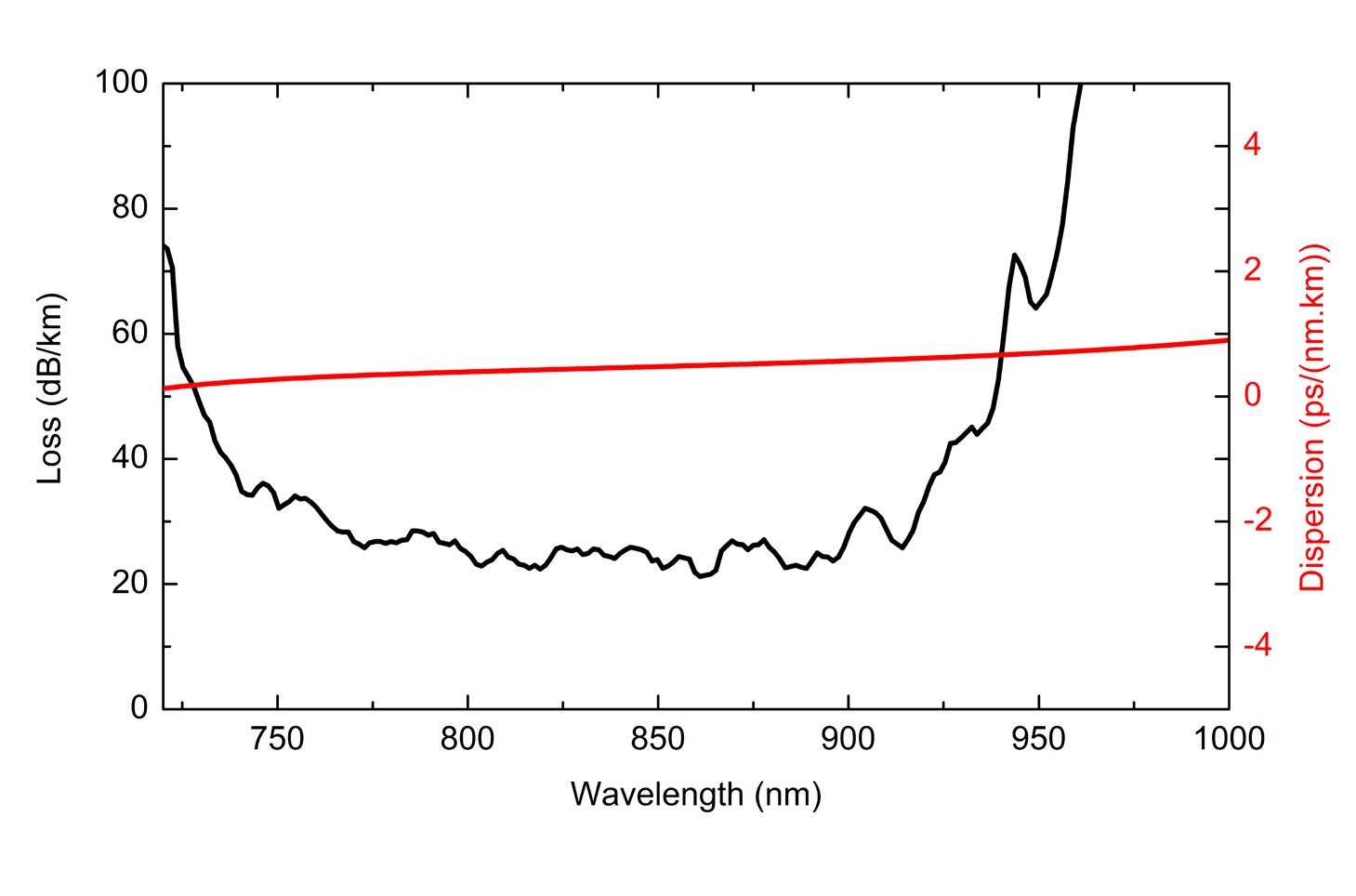

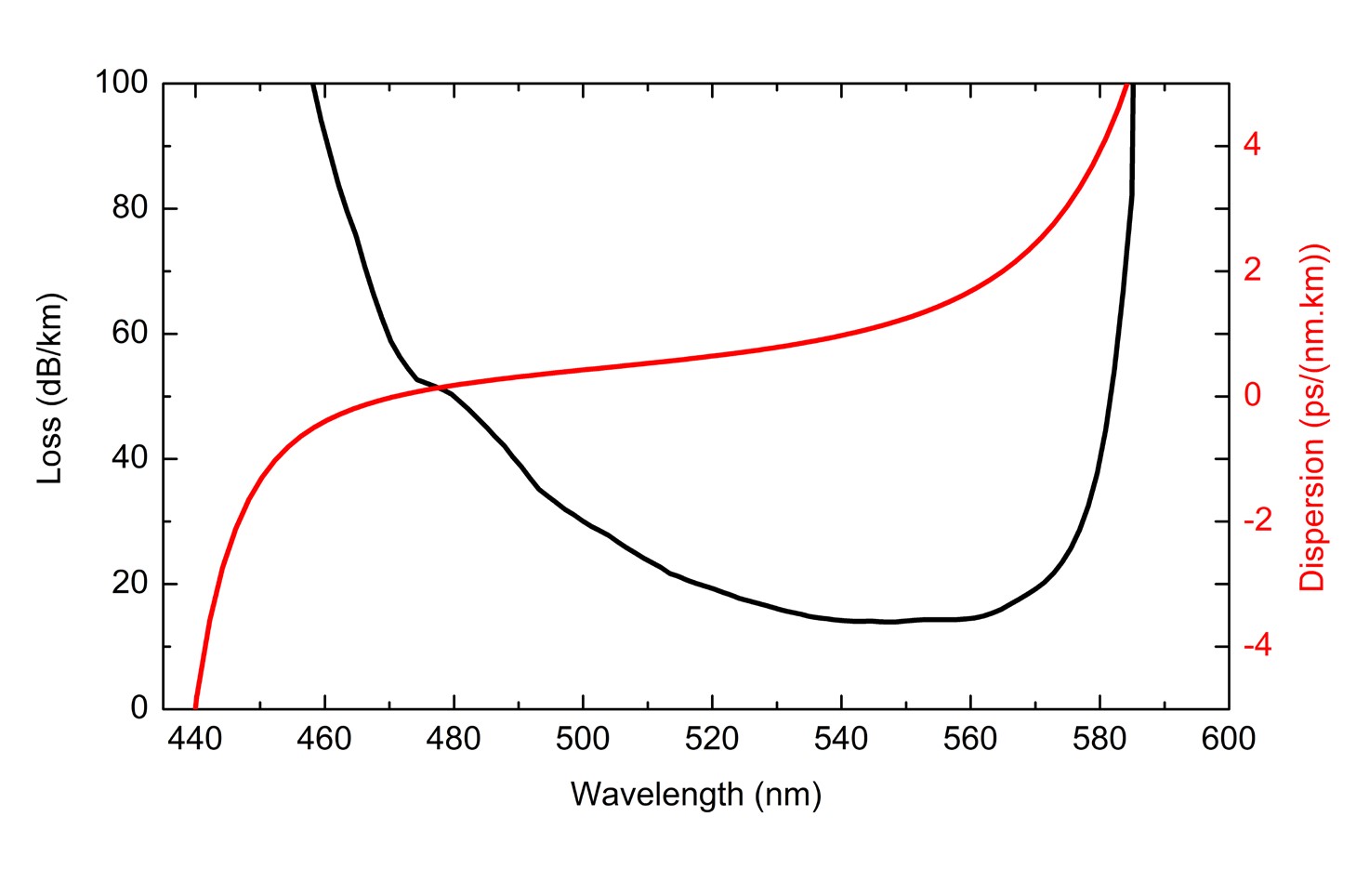

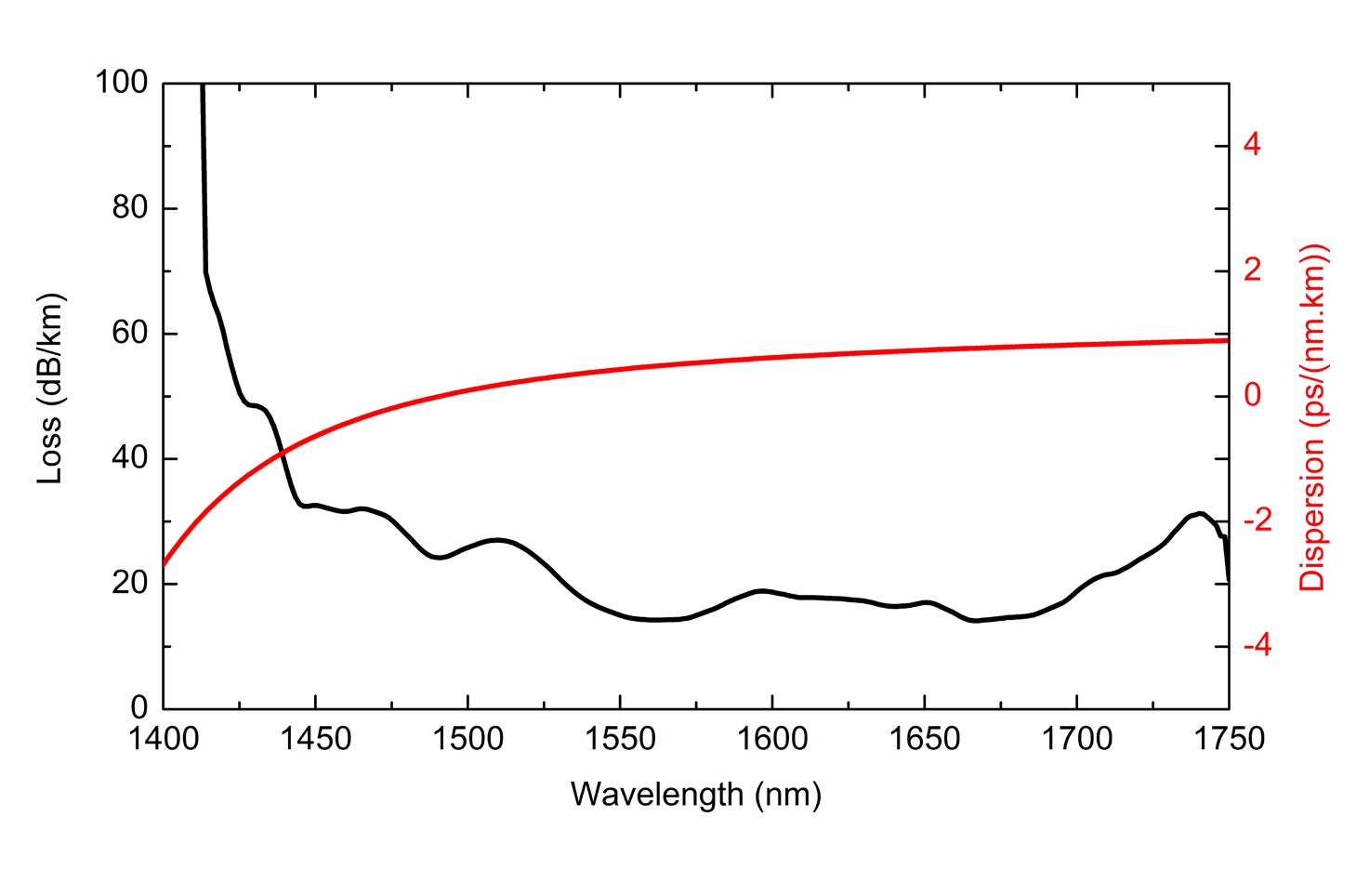

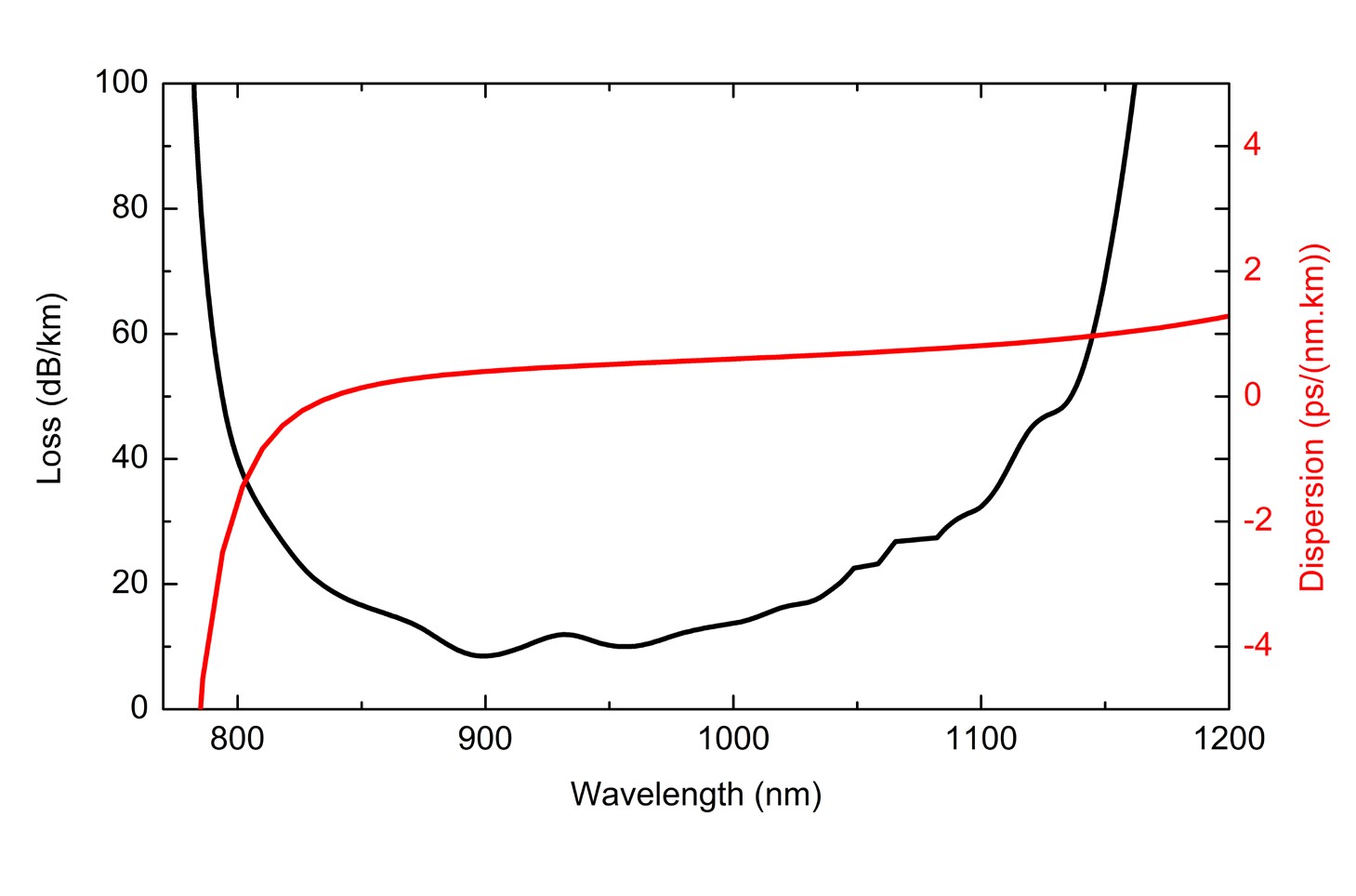

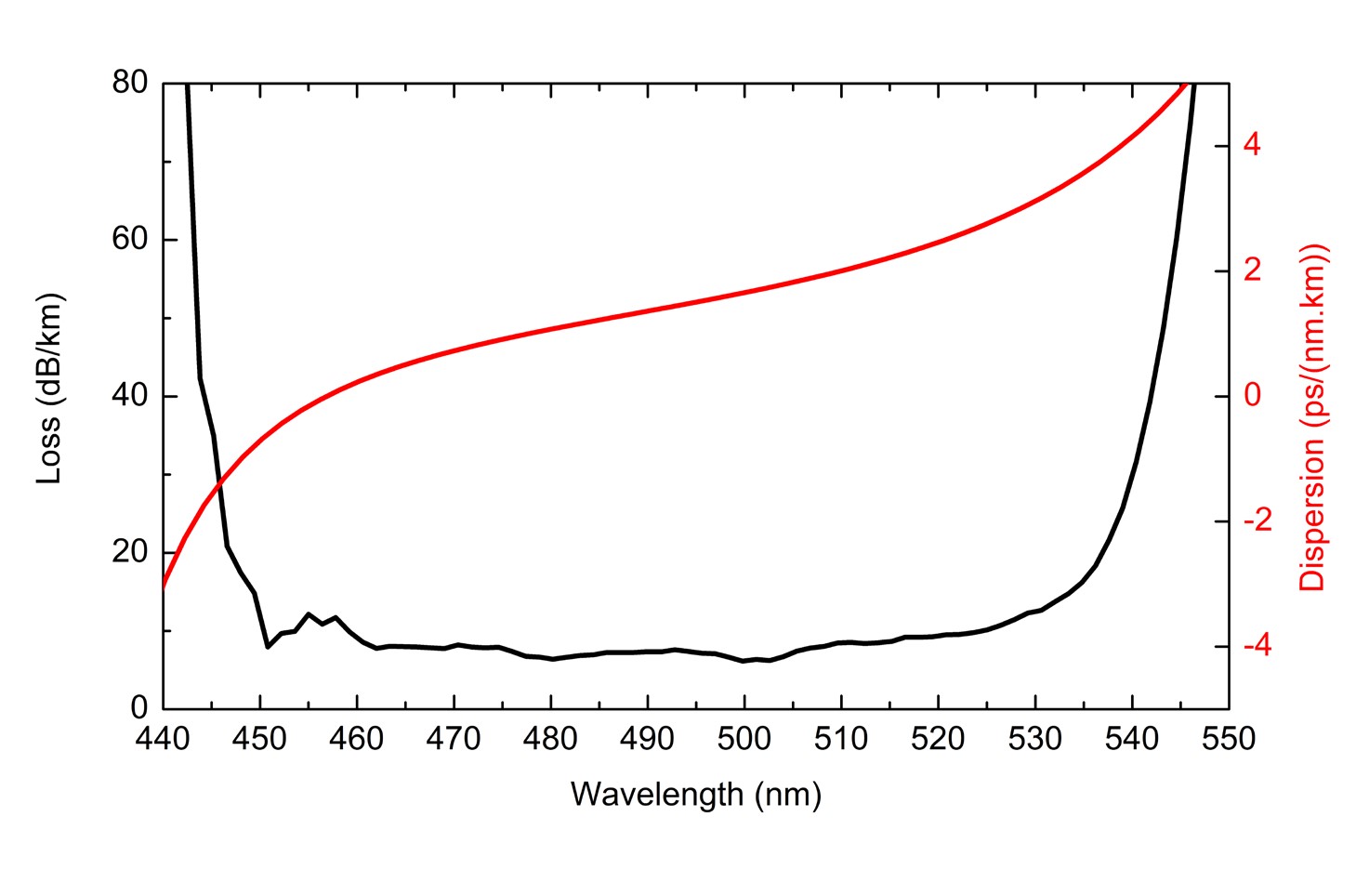

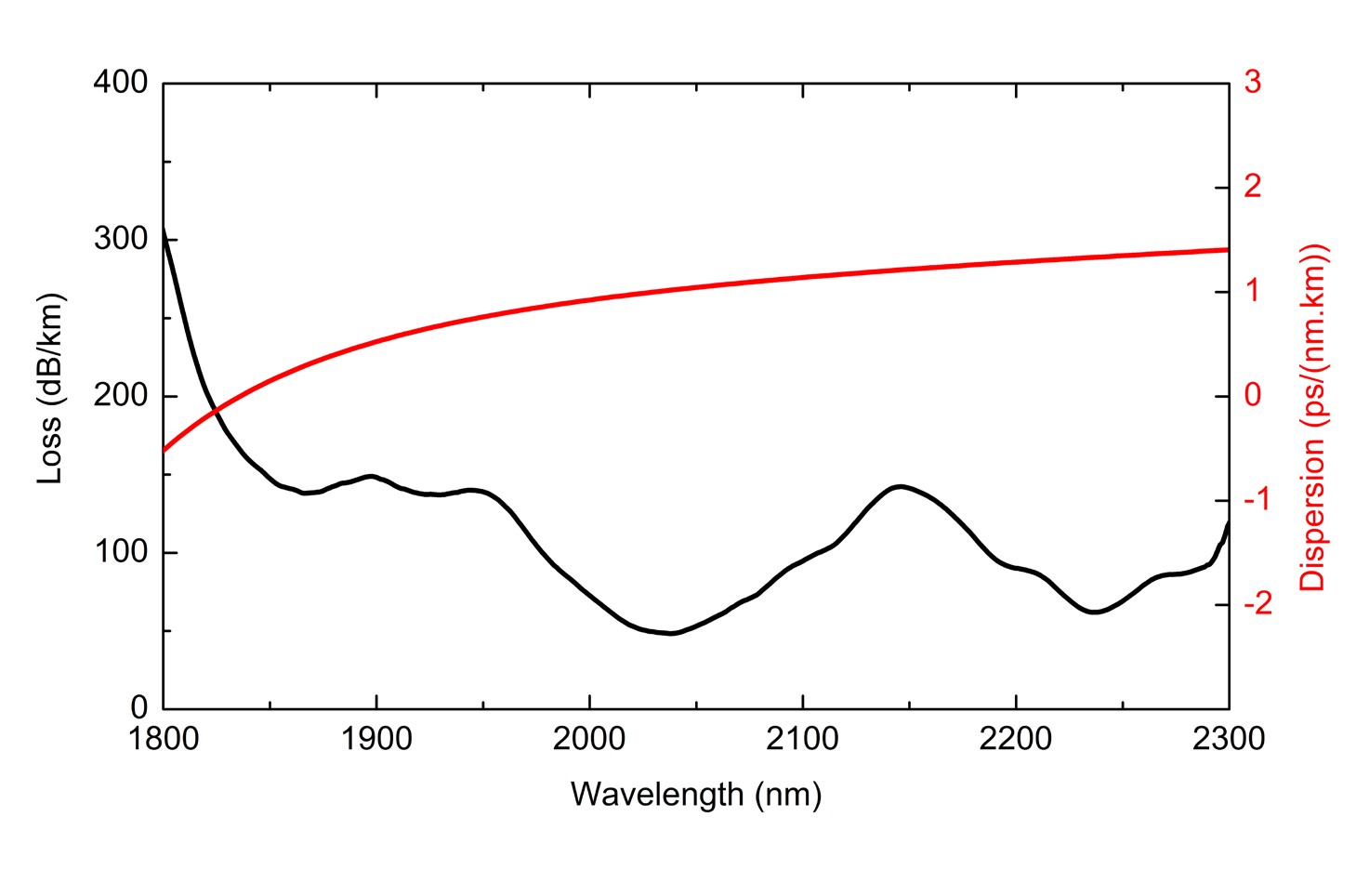

衰减dB/km	<50	<100	<20	<30	<50	<40	<50	<70
色散ps/nm.km	[-30;50]	[0.1;2.9]	[-1.5;5]	[-0.1;5]	[0.1;0.7]	[-2;1]	[-2.5;0.9]	[0.15;1.4]

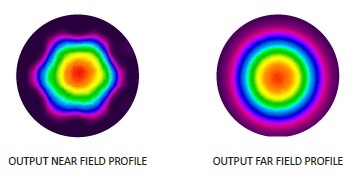

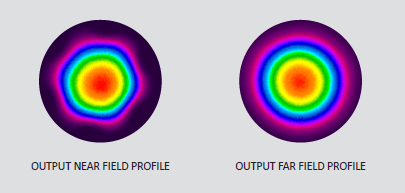

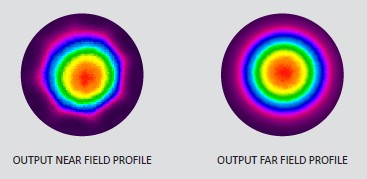

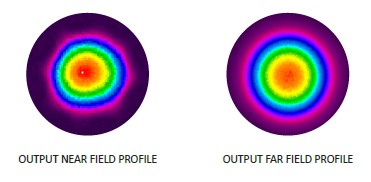

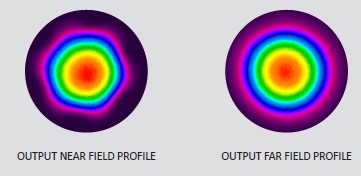

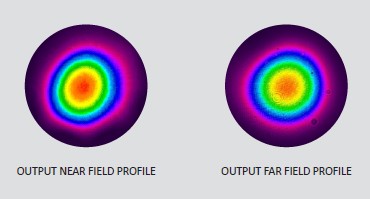

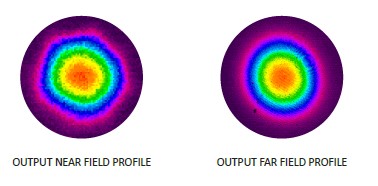

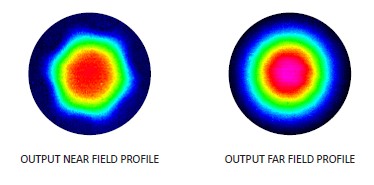

模场直径um(1/e?)	21±3	23±3	21±3	31±3	47±3	47±3	47±3	45±3
N.A.	0.02±0.002	0.02±0.002	0.02±0.002	0.02±0.002	0.02±0.002	0.02±0.002	0.02±0.002	0.02±0.002
M?	/	/	<1,2	/	/	/	/	/
传输带nm	315 – 395 (±25)	380 – 525 (±50)	445 – 545 (±25)	465 – 585 (±25)	720 – 960 (±25)	800 – 1150 (±50)	1400 – 1750 (±50)	1850 – 2300 (±50)
3dB弯曲损耗半径	/	/	/	/	5cm±2	5cm±2	5cm±2	5cm±2
