亚太赫兹源 Terasense太赫兹雪崩二极管 IMPATT

产品简介

太赫兹雪崩二极管亚太赫兹源 THz-IMPATT是一类非常高效的微波和亚太赫兹波产生器件。其工作频率范围约为80-300GHz，主要的优点是它们具有很高的输出功率和紧凑小巧的外形封装。雪崩二极管具有非常窄的工作频率带宽，所以二极管内部尺寸必须根据相应的频率来设计。

产品特点：

—— 典型输出频率：100GHz, 140GHz，180GHz,200GHz, 300GHz,580GHz

—— 典型输出功率： 10mW-1.8W

—— 结构紧凑性价比高

——1 年保修期

太赫兹雪崩二极管技术参数：

——频率范围：80-600GHz

——TTL调制（上升下降时间 1us）

——调制频率：1Hz — 10 kHz

——调制电压：+5V 方波

——典型线宽：1MHz -3MHz

——工作电压：24V

——操作温度：10℃-25℃

IMPATT太赫兹二极管参数规格：

	IMPATT diode@100GHz	IMPATT diode @ 140 GHz	IMPATT diode @180GHz	IMPATT diod @200GHz	IMPATT diode @ 300GHz	IMPATT diode @ 300GHz	IMAPTT@580GHz

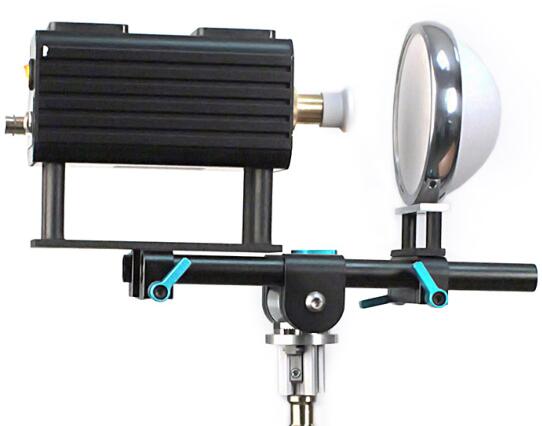

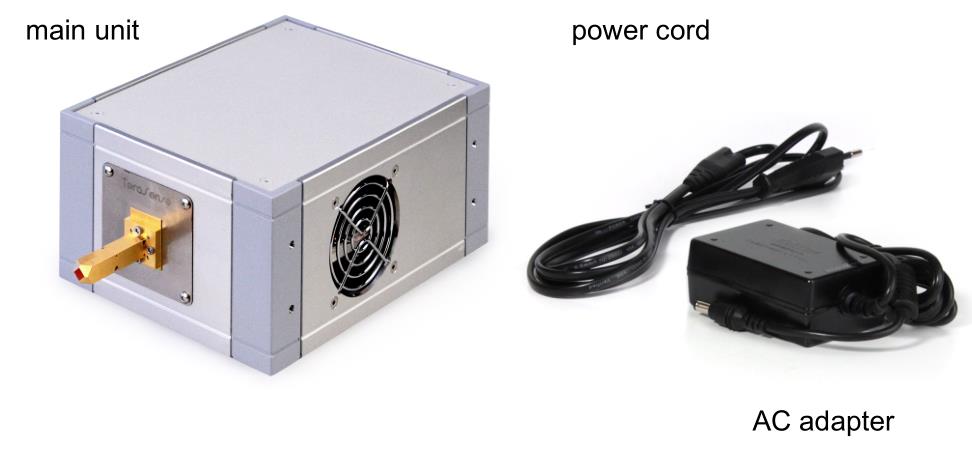

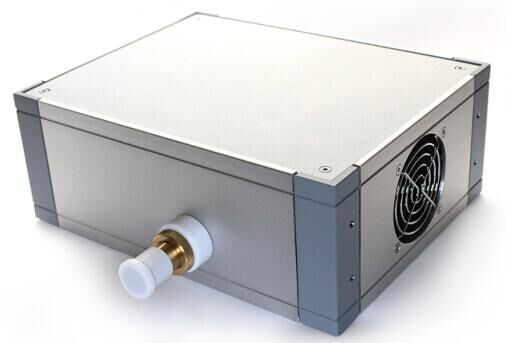

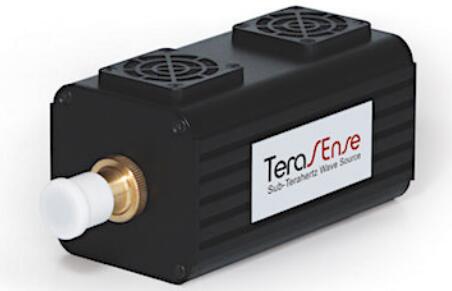

太赫兹源照片
输出频率	100GHz	140GHz	180GHz	200GHz	263GHz	300GHz	580GHz
TTL调制	1us 上升或下降时间	1us上升或下降时间	1us上升或下降时间	1us上升下降时间	1us上升下降时间	1us上升或下降时间	1us上升或下降时间
高功率输出	80mW-1.8W	30mW-600mW	＞10mW	up to 80mW	up to 10mW	up to 100mW	~4mW
圆锥喇叭天线/法兰	喇叭/WR-8 or WR-10	喇叭/WR-6	喇叭/WR	喇叭/WR	喇叭/WR	喇叭/WR	喇叭/WR

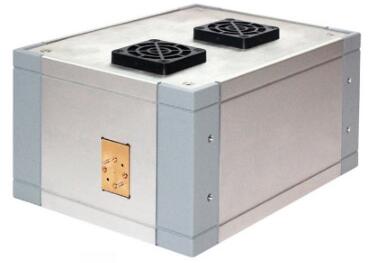

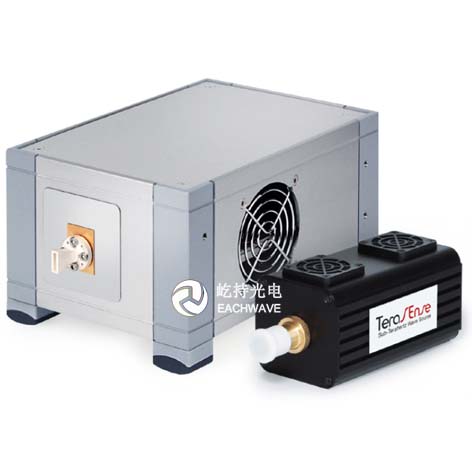

雪崩二极管太赫兹源

太赫兹源附件

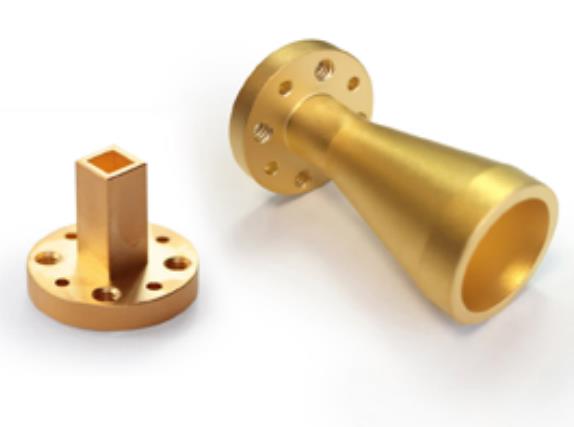

可拆卸喇叭

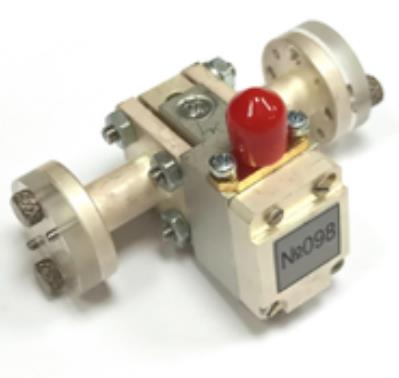

外部调制器

基频: 85-100 GHz, 140 GHz

调制频率: <200 MHz
开关时间: <2 ns
插入损耗: <1.5 dB
