Avesta法拉第隔离器/旋转器

更新：2019-01-16 13:28:24??????点击：

品牌：???Avesta
型号：???AFR

产品介绍

Avesta法拉第隔离器/旋转器

法拉第隔离器是一种单向通行的光学器件，线性偏振光只能单向通过。通常有一个法拉第旋转器和2个偏振器组成。法拉第隔离器由置于永磁体内的磁光活性材料组成(Nd-Fe-B)。可用磁光活性材料通常有两种：铽掺杂玻璃，铽镓石榴石（TGG）晶体。

法拉第隔离器以几个数量级（10^6）的能力衰减反射光和背散射光来保护激光光源。另外一些可用于某些对反射光非常敏感的设备，这些反射光会导致结果的不稳定。频率牵引等不良影响。

产品特点

? 峰值隔离度：>38dB,>60dB

? 透过率：>90%

? 宽光谱隔离

? 可调谐隔离

应用：

? 消除回光

? 放大器

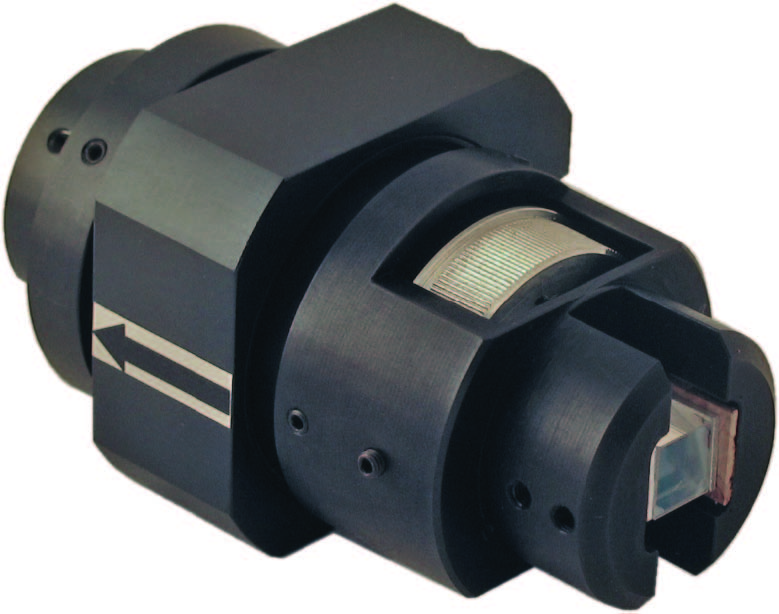

法拉第隔离器实物图

Avesta提供的隔离器主要分为以下几类：

1. 高透过率单级隔离器：

隔离度38-44dB，波长范围400-1250nm（波长固定），通光孔径2-15mm，透射率>90%。

2. 宽带隔离器：

隔离度38dB,中心波长800nm（其他波长可定制），带宽120nm（>30dB）,通光孔径2-12mm，高透过率和侧面出光口模式也存在。

3. 可调谐隔离器：

峰值隔离度38-42dB，中心波长780nm，调谐范围从780nm到880nm，其他波长可定制，操作简单。

4. 侧出光口单级隔离器：

隔离度38-44dB，波长400到1250nm（波长固定），带宽30nm，通光孔径2-12mm。

5. 双级隔离器：

隔离度>60dB, 波长600-1150nm（波长固定），带宽30nm，通光孔径2-12mm。

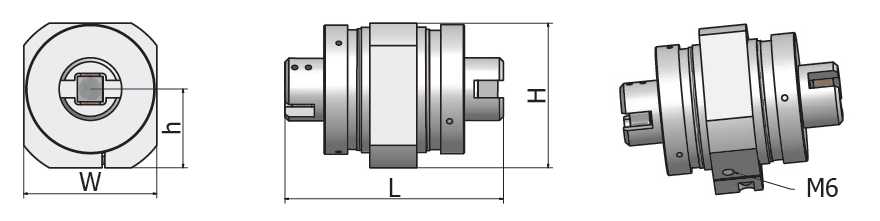

法拉第隔离器设计示意图

产品选型表：

中心波长，nm	孔径mm1)	型号	材质	隔离度dB2)	带宽nm（30dB）	透过率峰值%	尺寸，mm
1250	5	5AFR-1250C	TGG	38	+/-5	98	657177(42)
		5AFI-1250C				90	907177(42)
1030-1070 fixed	2	2AFR-1064	TGG	38	+/-10	98	50x38x46(26)
		2AFI-1064C				90	78x38x46(26)
	4	4AFR-1064				98	52x45x51(28.5)
		4AFI-1064C				90	85x45x51(28.5)
	8	8AFR-1064				98	62x59x65(35.5)
		8AFI-1064C				90	100x59x65(35.5)
	10	10AFR-1064				98	65x66x72(39)
		10AFI-1064C				90	110x66x72(39)
	12	12AFR-1064				98	69x71x77(41.5)
		12AFI-1064C				90	120x71x77(41.5)
1030宽带	2-12	AFRB-1030C	TGG	35	980-1070	98	W, H same as fixed, L+6mm
		AFIB-1030C				88
700-900 fixed	2	2AFR-800C,G	TGG Glass	38	+/-10	98	50x38x46 (26)
		2AFI-800C,G				90	78x38x46 (26)
	4	4AFR-800C,G				98	52x45x51 (28.5)
		4AFI-800C,G				90	85x45x51 (28.5)
	8	8AFR-800C,G				98	62x59x65 (35.5)
		8AFI-800C,G				90	100x59x65 (35.5)
	10	10AFR-800C,G				98	65x66x72 (39)
		10AFI-800C,G				90	110x66x72 (39)
	15	15AFR-800C,G				98	71x81x84 (46)
		15AFI-800C,G				90	140x81x84 (46)
700-88BB0	4-12	AFRB-800C, G	TGG Glass	35	+/-60	98	same as fixed, L+6mm
		AFIB-800C, G				88
710-880T	4-12	AFI-800C, G		38	+/-10	88	same as fixed, L+50mm
633	4	4AFR-633C	TGG	38	+/-10	98	52x45x51 (28.5)
		4AFI-633C				90	85x45x51 (28.5)
	5	5AFR-633G	Glass	38	+/-10	98	52x48x54 (30)
		5AFI-633G				90	90x48x54 (30)
532	2	2AFR-532C	TGG	38	+/-10	97	30x38x46 (26)
		2AFI-532C				88	75x38x46 (26)
	5	5AFR-532C				97	30x48x54 (30)
		5AFI-532C				88	90x48x54 (30)
	8	8AFR-532C				97	42x59x65 (35.5)
		8AFI-532C				88	100x59x65 (35.5)
	10	10AFR-532C				97	45x66x72 (39)
		10AFI-532C				88	110x66x72 (39)
400	4	4AFR-400C	TGG	38	+/-5	85	30x45x51 (28.5)
		4AFI-400C				75	60x45x51 (28.5)
	6	6AFR-400C				85	30x48x54 (30)
		6AFI-400C				75	70x48x54 (30)
偏振独立隔离器
1064	1.53)	PI35C4)	TGG	35	+/-5	90	120x48x52 (28)
		PI35C3					80x32x32
1) 典型通光孔径其他尺寸可定制 2) 大于60dB隔离度可定制 3) 入射光直径在1/e^2; 4) PI35C存在光纤耦合输入版本				损伤阈值隔离器: 1J/cm^2@10 ns; 旋转器: 5J/cm^2@160 ns 光功率：TGG比Glass具有更高的损伤阈值，TGG>10W/cm^2 型号中AFR为旋转器，AFI为隔离器，PI为偏振独立隔离器旋转器的隔离度是指选择有合适的偏振器的情况下
