飞秒脉冲选择器OG-V,可调门开时间脉冲选单器

更新：2021-03-03 13:54:17??????点击：

品牌：???AVESTA
型号：???OG-V

产品介绍

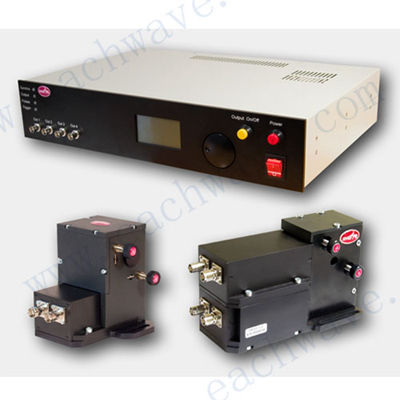

飞秒脉冲选择器OG-V,可调门开时间脉冲选单器

OG-V系列超快脉冲选择器具有可调透射门开关时间，用于从飞秒脉冲序列中选择一组相邻脉冲。

用于钛蓝宝石飞秒振荡器的OG-BD-1k-800n脉冲选择器系统，具有1 kHz可调输出功率。

— 与Ti：S和掺Yb的20-150 MHz超快振荡器兼容
— 用于制造Ti：S或Yb超快再生放大器
— ?可工作波长从200到2700 nm
?— 连续透射窗从20 ns到10 us可调
?— 透射率> 90％
?— HV幅度高达10 kV
— ?带可调延迟发生器的多功能控制单元
— USB控制，Windows软件+ LabView驱动程序

飞秒脉冲选择器OG-V,可调门开时间脉冲选单器，参数规格

规格参数	OG-V-D	OG-V-B	OG-V-R/K
电光晶体	DKDP	BBO	RTP或KTP
波长范围（标准型号）	510-540nm / 700-1000nm / 1000-1100nm / 1250nm	510-540nm / 700-1000nm / 1000-1100nm / 1250nm	1000-1100nm / 1500-1600nm / 1550 + 780nm
可定制波长	340至1280nm	200至2200nm	1000至2700nm
选择脉冲最小重复率	单发single-shot	单发single-shot
选择脉冲最大重复率（标准型号）	1 kHz	1kHz / 10kHz / 50kHz / 100kHz
通光孔径	6mm （up to 20mm）	2.5mm （up to 5mm）	3.5mm （up to 10mm）
HV脉冲（门）形状	准矩形	准矩形
HV脉冲（门）长度（10％水平）	20-500 ns，可调	20-3000 ns，可调（根据要求最多10 us）
上升时间（10-90％水平）	7 ns	7 ns
对比度（1）	> 100：1 （1）	> 1000：1
普克尔盒电压	up to 10 kV	up to 4 kV
光学方案	半波（根据要求提供四分之一波）	λ<600 nm：半波/四分之一波; λ> 600nm：四分之一波或半波+双晶单元	半波（根据要求提供四分之一波）
触发	内部/外部	内部/外部
中心波长除系统透射率	> 85％（PC +两个Glan-Taylor格兰·泰勒棱镜，默认封装） > 90％（PC + Glan-Taylor和Rochon棱镜，根据要求） > 98％（仅限普克尔盒）
输入光学重复频率	2 MHz ... 150 MHz，内部或外部触发，光学或电气与输入序列同步; 1 Hz ... 2 MHz仅限外部触发信号（2）
内部触发模式同步源	光/电
额外控制模式	通过边沿/逐级/内部或外部触发内置脉冲发生器
通道延迟时间	0 ... 10 us（根据要求可至1 ms）
冷却	被动	在高达3 kHz输出速率时被动冷却，在10 kHz或更高需水冷（3）

（1）选择脉冲和未选择脉冲的能量比。给定的对比度值对相邻脉冲有效。DKDP晶体的实际对比度由压电激振效应决定，并取决于精确的操作参数。当HV脉冲持续时间较短且HV脉冲幅度较低时，对比度更好。

（2）使用1 Hz ... 2 MHz输入脉冲串时，必须使用外部触发信号。这种信号必须领先光脉冲0.25-3 us，必须严格与要选择的脉冲同步，并且必须具有小于200ps的抖动;
（3）高压发生器单元需要冷却以支持低于35°C的工作温度。当输出频率为10 kHz或更高时，需要水冷（水流量1 L / min，水温20-22°C，如果允许，也可使用水龙头或建筑规模的水源）。即使在最高频率下，要消耗的加热功率也不超过80W（不包括冷水机组，可能需另行提供）。

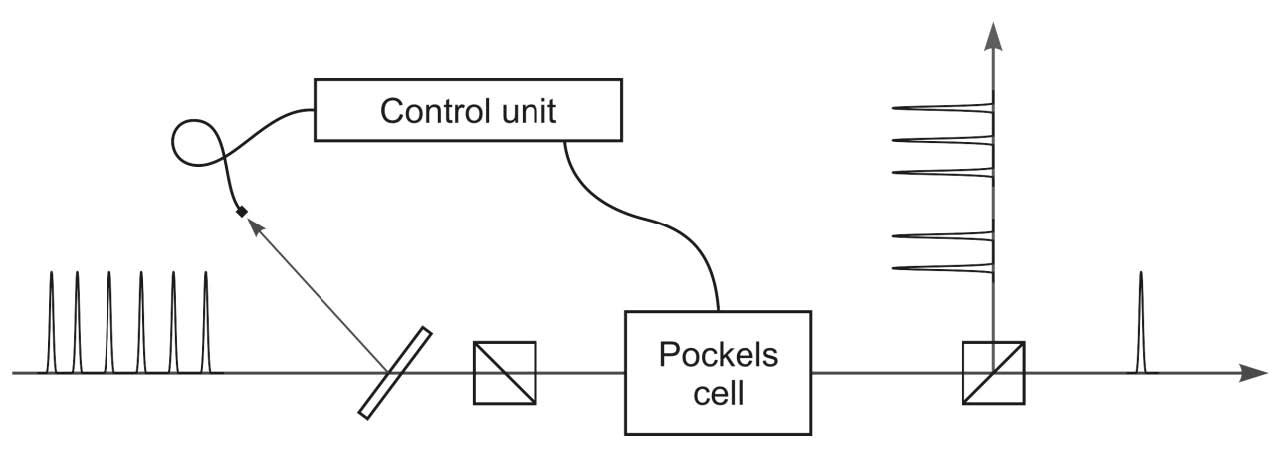

Pulse Picker Operation Scheme

飞秒脉冲选择器OG-V,可调门开时间脉冲选单器
