24小时客服热线
021-62209657
客服电话：
021-62209657,021-54843093
销售项目组移动电话：
太赫兹：18817395337
超快激光：18616805565
激光测量与光谱：15618996225
传真：021-54843093
邮件：sales@eachwave.com
ZnSe可用作生产IR红外范围的光学元件（窗片、透镜、棱镜）材料，包括无源激光光学元件。CVD-ZnSe的结构非常均匀，它具有卓越的光学透射性能，散射和吸收损失极低。CVD - ZnSe是高功率激光窗口片和多光谱应用的选择，有效透射范围为0.5 - 19 um。它具有出色的成像特性，高抗热冲击性，几乎在所有操作环境中都很稳定。这种材料柔软且不吸湿。
CVD-ZnSe硒化锌窗片红外透镜硒化锌棱镜
ZnSe的物理性质
密度@ 300 K，g /cm3
5.27
熔点，K
1798
导热系数@ 298 K，J /（K xmxc）
18
热膨胀，
@ 273 K.
7.1 x 10 -6
1 / K
@ 373 K.
7.8 x 10 -6
@ 473 K.
8.3 x 10 -6
热容量@ 298 K，J /（gx K）
0.339
硬度
Knoop, with 50 g indenter, kg/mm2
120
Vickers, with 1 kg indenter, kg/mm2
112
杨氏模量（E），Gpa
67.2
体积模量（K），Gpa
40
表观弹性极限，Mpa
55.1
断裂韧性MN m -1.5，维氏硬度，100 g
0.5
泊松比
0.28
可溶性
不溶于水
电阻率，欧姆x厘米
10 12
光学特性
热光系数，（dn / dT）
6.1 x 10 -5
@ 10.6um @ 298-358 K，1 / K.
Restrahlen peak, mm
45.7
反射损耗@ 10.6um（2个表面），％
29.1
反射不均匀性（dn/n）@ 0.633um，小于
3 x 10 -5
ZnSe折射率与波长的关系
λ，μm
?
0.54
2.6754
3.00
2.4376
10.60
2.4028
0.58
2.6312
3.40
2.4356
11.40
2.3974
0.62
2.5994
3.80
2.4339
11.80
2.3945
0.66
2.5755
4.20
2.4324
12.20
2.3915
0.70
2.5568
4.60
2.4309
12.60
2.3883
0.74
2.5418
5.00
2.4295
13.00
2.3850
0.78
2.5295
5.40
2.4281
13.40
2.3816
0.82
2.5193
5.80
2.4266
13.80
2.3781
0.86
2.5107
6.20
2.4251
14.20
2.3744
0.90
2.5034
6.60
2.4235
14.60
2.3705
0.94
2.4971
7.00
2.4218
15.00
2.3665
0.98
2.4916
7.40
2.4201
15.40
2.3623
1.00
2.4892
7.80
2.4183
15.80
2.3579
1.40
2.4609
8.20
2.4163
16.20
2.3534
1.50
2.4560
8.60
2.4143
16.60
2.3487
1.80
2.4496
9.00
2.4122
17.00
2.3438
2.00
2.4460
9.40
2.4100
17.40
2.3387
2.20
2.4437
9.80
2.4077
17.80
2.3333
2.60
2.4401
10.20
2.4053
18.20
2.3278
根据应用，我们使用两种等级的CVD - 具有不同光学性质的ZnSe。8um以上无差异（见图1）。

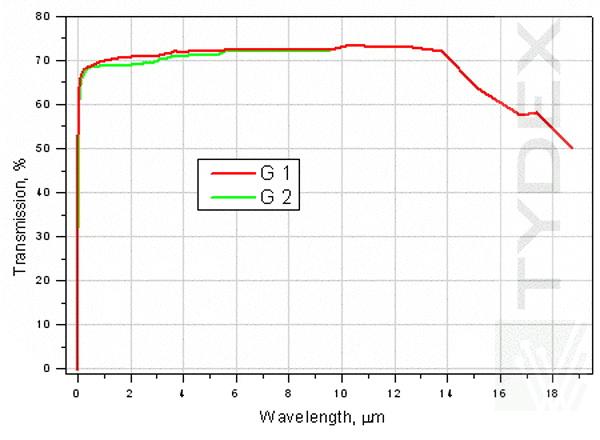

图1 CVD-ZnSe窗口厚度为10 mm的透射光谱。
G 1
G 2
吸收指数
（5 - 8）x 10 - 4
1 x 10 -3
@ 10.6 um，小于1 / cm
损伤阈值，不小于，kW / cm 2
2-3
-
CVD - ZnSe坯料的直径为2-200 mm，厚度为15-20 mm。
类型
长宽/直径 mm
厚度, mm
表面质量, scr/dig
PN
平面
>7
>1
40/20 , 60/40
W-ZNSE-DX-TX
平面，带孔
WWDR-ZNSE-DX-TX
契形
W-ZNSE-DX-TX-C
契形，带孔
WWDR-ZNSE-LX-HX-TX
契形，带孔/凹槽
WWDR-ZNSE-DX-TX5

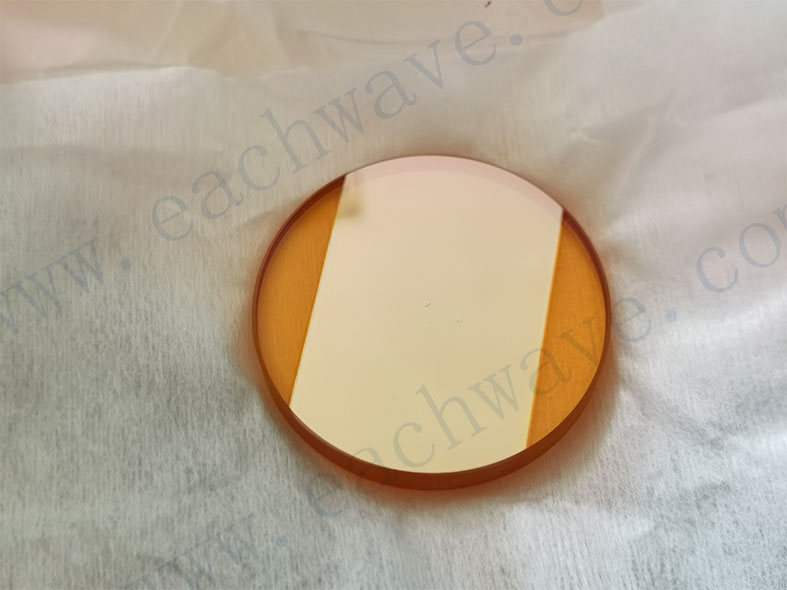

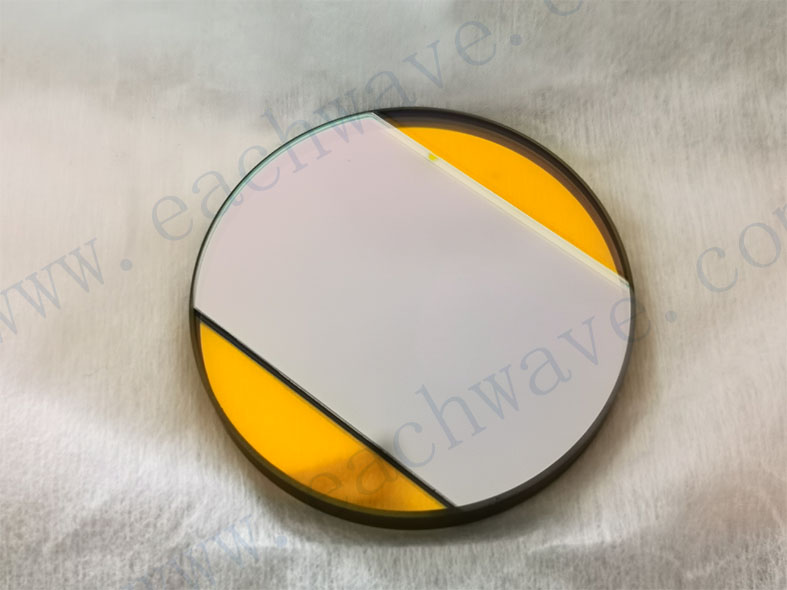

ZnSe分束镜产品实物图
上海九游会j9官方网站光电技术有限公司
