单次飞秒脉冲测量仪FAST FROG

更新：2024-07-05 14:20:12??????点击：

品牌：???FAST FROG
型号：???FAST FROG

产品介绍

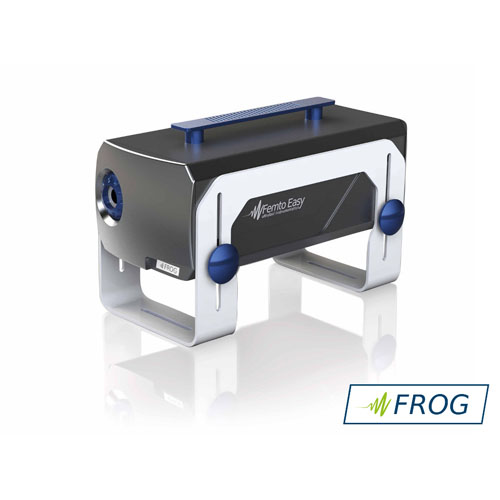

单次飞秒脉冲测量仪FAST FROG

单次飞秒脉冲测量仪FAST FROG产品线提供基于二次谐波产生可靠和紧凑的单镜头FROG。波前分割技术和小型成像光谱仪等关键设计特点使得Fast Frog非常易于使用，并提供了高水平的准确性。飞秒脉冲测量仪FAST FROG可用于覆盖广泛的光谱范围（480-2100nm）和广泛的脉冲宽度范围（ 5fs-80 ps）。

我们提供两种FROG：
1，Fast-FROG ：单次FROG，用于低重频脉冲宽度测量。其创新的算法允许实时脉冲检测。
2，MS-FROG：多次FROG，它使用光学延迟线扫描延迟，每个脉冲都允许知道特定延迟的强度。它可以测量能量低至50pJ的脉冲。同一设备可以测量从5 fs到80 ps的短脉冲和长脉冲！

FAST-FROG

飞秒脉冲测量仪FAST FROG基于二次谐波产生，Fast FROG可靠而紧凑。诸如波前分割技术和我们的微型成像光谱仪MISS的使用等关键设计功能使Fast FROG非常易于使用且用途广泛，同时可实现精确的测量。共有六种型号可供选择，涵盖了在很宽的光谱范围，以及从5fs到10 ps的不同脉冲宽度范围。有两种设计可用：一种用于主要依靠传输光学器件的长脉冲，另一种用于完全消色差的超短脉冲。

产品特性

易于使用：无需校准，也无需调整
用户友好且功能强大的软件（STAR：采集和检索软件）
可以访问时空耦合（空间线性调频，脉冲前倾）
用途广泛：适用于不同波长范围的光谱仪即时交换
可用光谱范围广（480 – 2100 nm）
相环与多个脉冲整形器兼容，可实现快速压缩
适用于任何重复率。
单脉冲提取可达到150 kHz的激光重复频率（可选项）
低于5 fs测量
消色差和非色散（FC和FS）
提供光纤连接头（FC / APC，FC / PC）

参数规格：

FAST FROG		FC	FS	PS1	PS3	PS5	PS10
脉冲持续时间范围	最小值	4 fs	10 fs	50 fs	70 fs	150 fs	300 fs
	最大值	150 fs	250 fs	1 ps	3 ps	5 ps	10 ps
光谱范围（nm）		480-2100 ¹					800-2100 ¹
光谱窗口Δλ（nm）		580 ¹	420 ¹	300 ¹
输入脉冲重复率		单发至GHz ²
单脉冲测量		高达150 kHz的激光重复频率（可选项，未加选项则为40 kHz）
最小输入脉冲能量³	单发	250 uJ	1 uJ	1 uJ
	1 kHz	10 uJ	100 nJ	50 nJ
	50 MHz	20nJ	1 nJ	200 pJ
	1 GHz	不适用	50 pJ	25 pJ
输入偏振		线性水平或垂直
侦测端口		CMOS 12位-3 Mpx-72 dB
PC接口		USB 3.1（或可选的GigE）
光束高度（mm）		83-180
尺寸（毫米）		326 x 194 x 129

1 有效频谱带宽将根据客户要求在可访问频谱范围内定义。可以提供其他光谱仪来处理不同的光谱窗口。

2 对于重复频率高于150 kHz的激光，测量是在多个脉冲上取平均值。

3 这些值仅给出一个数量级，在适用时带有“低能耗”选项。确切的灵敏度取决于实际激光参数规格（脉冲持续时间，光束轮廓，波长...）

可选项	描述
额外晶体	默认的 Fast FROG 配置包括一个晶体。为了扩展设备的波长范围，可以在系统内切换额外即插即用晶体
附加MISS 光谱仪	默认的 Fast FROG 配置包括一台成像光谱仪 MISS。为了扩展设备的波长范围，可以订购额外的即插即用 MISS 光谱仪并在系统内更换
增强检测	用更高性能的相机替换Fast FROG中嵌入的默认相机，以增加系统规格（更好的时间分辨率和光谱分辨率，单脉冲提取高达 150 kHz）
光纤输入连接器	带光纤连接器的即插即用准直模块。可以安装在Fast FROG上，轻松地将输入从自由空间切换到光纤。无需对齐。
高动态范围	软件模式将Fast FROG 信号采集的动态从12位增加到16位。与纯单次测量不兼容，因为重建一条 FROG 轨迹需要 2 张图像
低能量	当激光功率太弱时，内部模块增加Fast FROG的灵敏度
相位回路	使用 Fast FROG 执行带脉冲整形器的频谱相位反馈回路的软件模式（用于检查脉冲整形器兼容性）
相位匹配	默认的 Fast FROG 配置适用于给定的中心波长。相位匹配允许调谐 SHG 晶体以测量具有最佳 SNR 的不同中心波长
脉冲前倾角/空间啁啾测量	在软件中测量时空耦合。相应地校正FROG 轨迹以提高检索的准确性
小光束输入	当输入光束直径对于Fast FROG来说太小时，内部模块可以增加输入光束直径（对于通常在几毫米或更小的范围内的光束是必需的）
触发	将Fast FROG检测与外部信号同步，以实现高达 80 kHz 的精确激光单脉冲提取（使用增强型检测选项可至150 kHz）

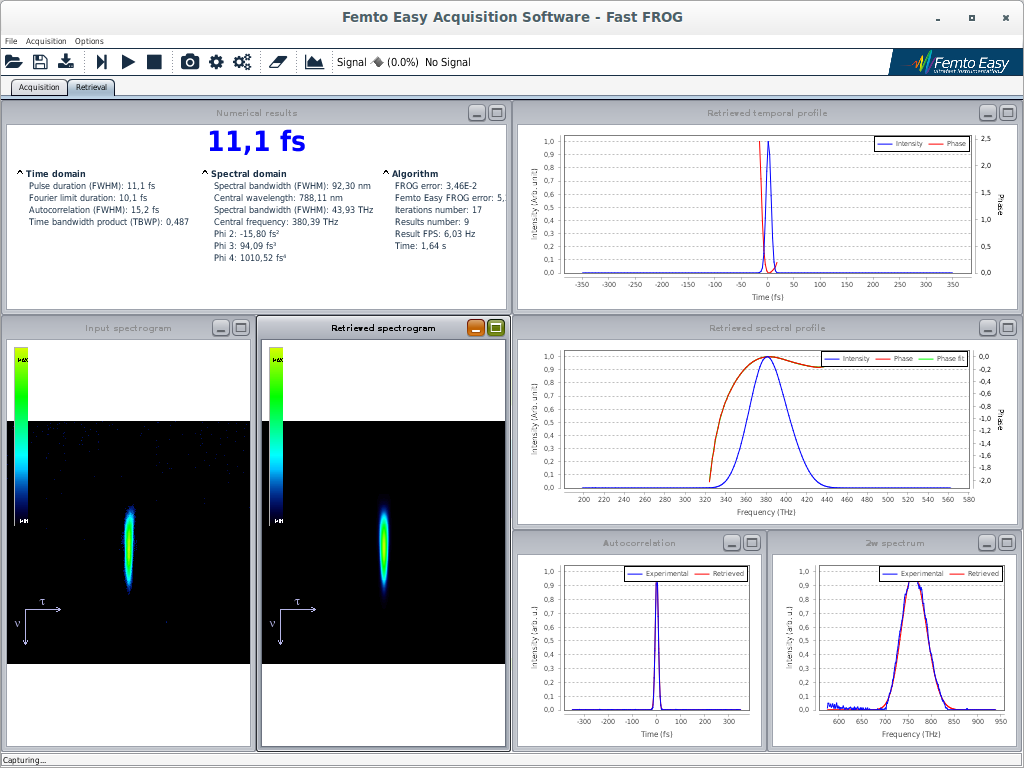

软件界面

单次飞秒脉冲测量仪FAST FROG提供友好软件界面，软件带有优化的检索算法，可以实时检索时间和光谱信息。

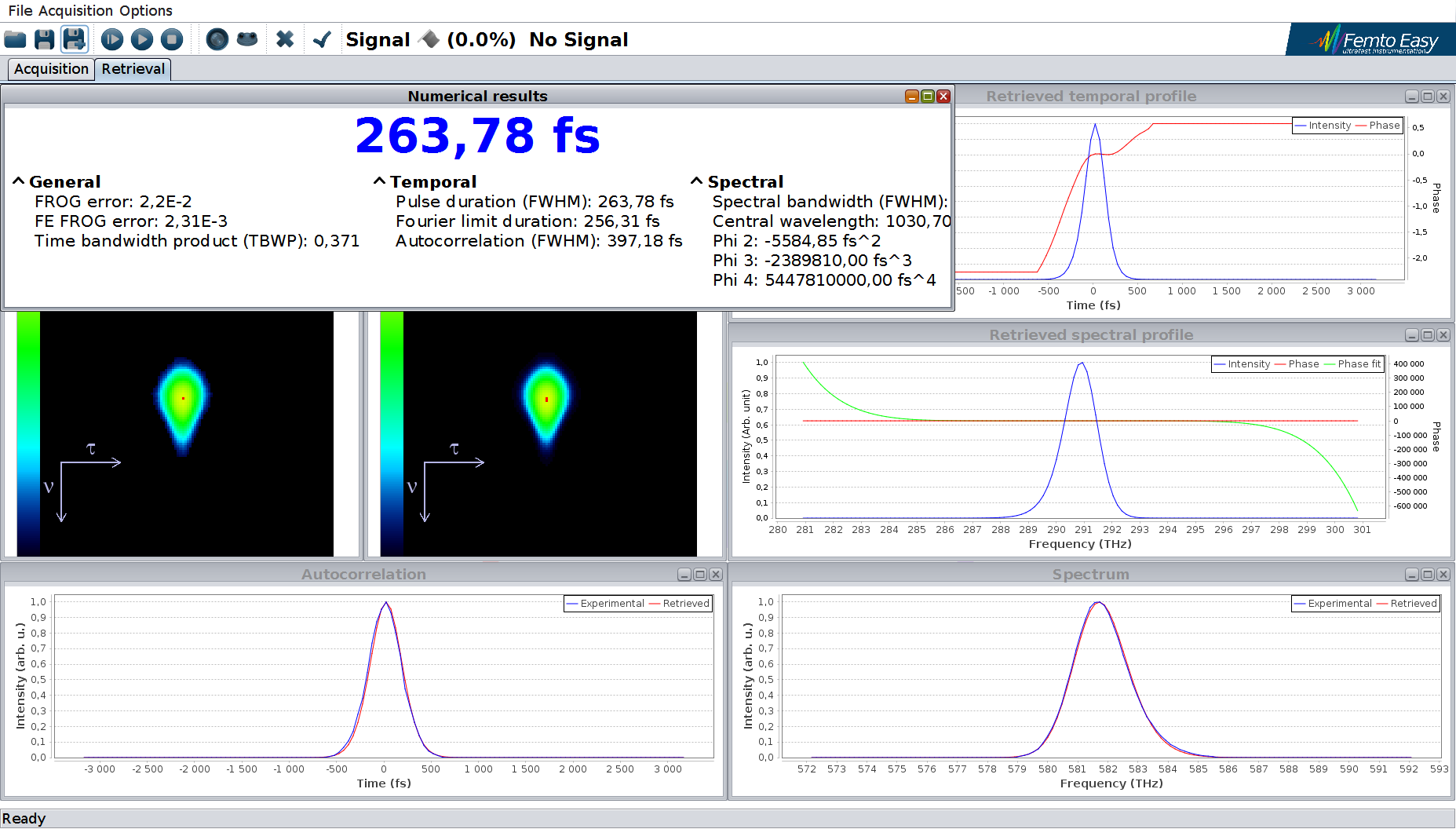

GHz / 低能量(PJ)测试案例：

这是使用具有低能量选项和小光束选项的 Fast FROG PS1 执行的 FROG 测量。
测量的激光器是在苏黎世联邦理工学院1开发的 SESAM 锁模 VECSEL ，在纳沙泰尔大学2组装、放大和 CEO 稳定。
这是我们第一次用单发FROG测试GHz光束。

1D. Waldburger、SM Link、M. Mangold、CGE Alfieri、E. Gini、M. Golling、BW Tilma、U. Keller，“高功率 100 飞秒半导体盘式激光器”，Optica，第一卷。3, No. 8, pp. 844-852, 2016
2N. Jornod、K. Gürel、VJ Wittwer、P. Brochard、S. Hakobyan、S. Schilt、D. Waldburger、U. Keller、T. Südmeyer，“VECSEL 频率梳的自参考”，在 ECLEO 中： 2017，第。CF-1-4

单次飞秒脉冲测量仪FAST FROG介绍和演示：

超短脉冲测量仪FAST FROG实现空间啁啾判定：
