Terasense可调谐太赫兹源频率扩展器

更新：2024-09-09 10:42:32??????点击：

品牌：???Terasense
型号：???220-330GHz

产品介绍

产品简介

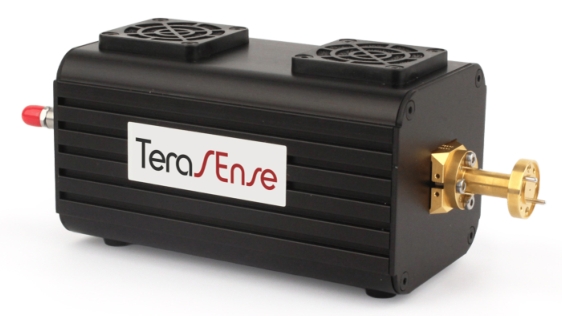

TERASENSE推出新型可调谐太赫兹源。一个可调谐太赫兹发生器由两部分组成：一个频率合成器（2-20 GHz），通过USB连接到计算机或平板电脑；以及一个太赫兹有源频率倍增模块。太赫兹倍增模块通过SMA电缆连接到太赫兹频率合成器，将频率从微波范围转换到太赫兹频率范围，倍增因子从x4到x18。

需要指出的是，除了常规的可选增益喇叭天线外，现在我们还可以提供另一种独立的选项，即在发生器输出端安装法拉第隔离器（也称为法拉第阀）。法拉第微波隔离器是一种特殊的装置，用于阻挡反射波。当将一个严重不匹配的负载连接到发生器输出时，隔离器将吸收几乎所有从负载反射回来的功率，从而将发生器的输出级隔离开，防止可能的烧毁。

可调谐太赫兹源技术参数规格

参数

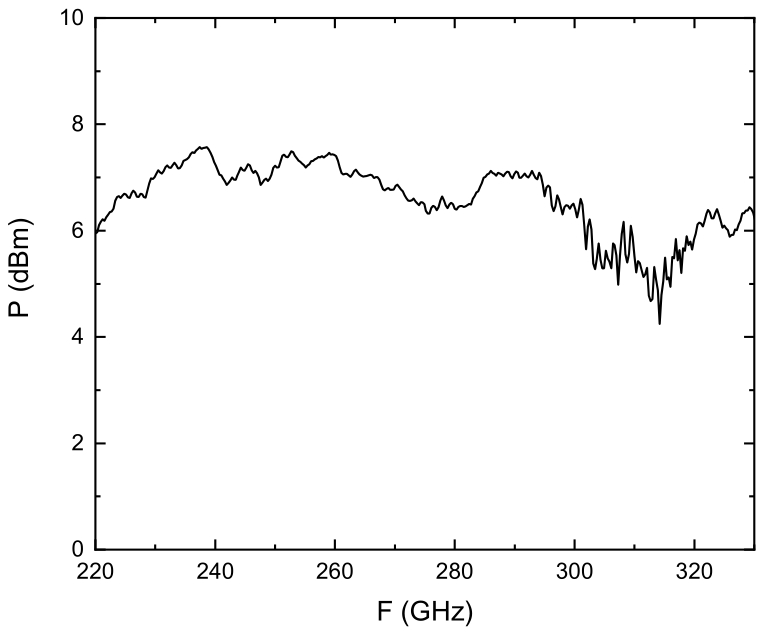

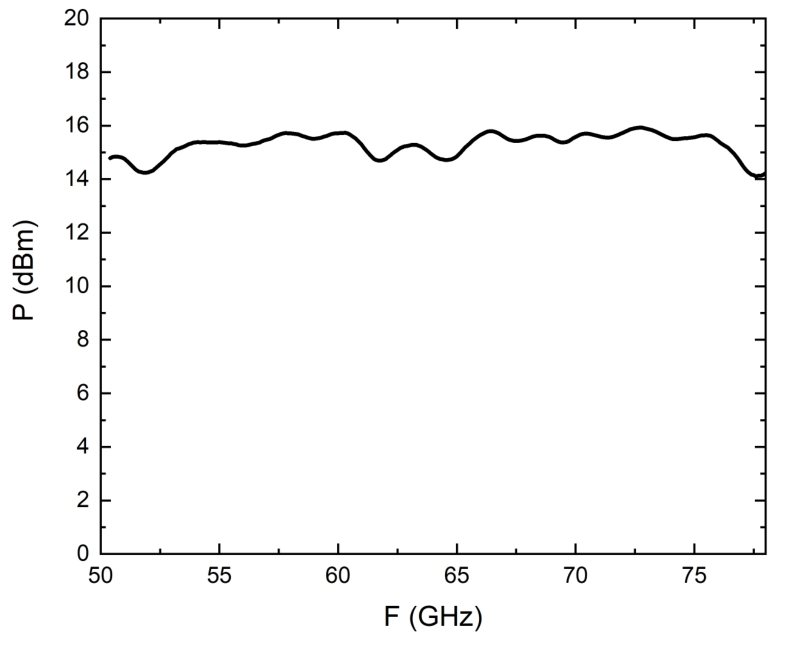

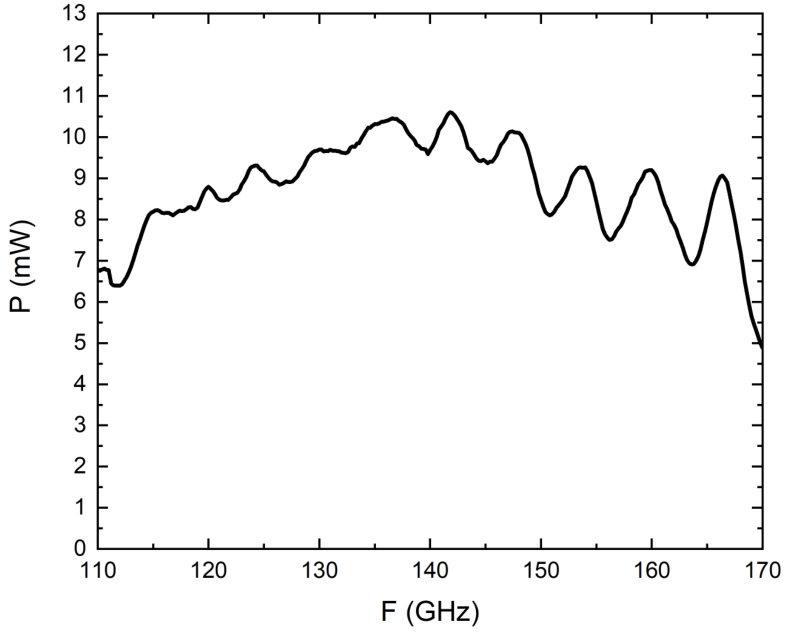

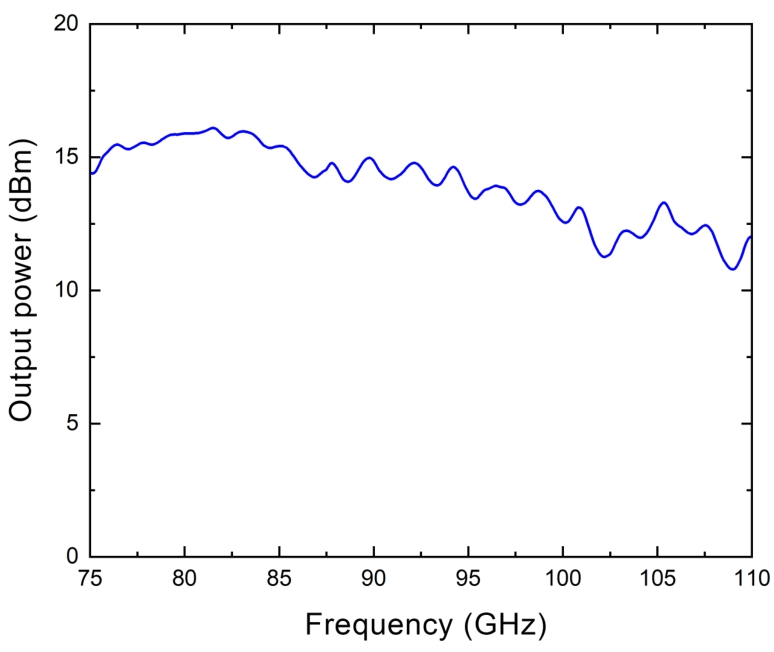

输出频率	50 — 75 GHz	75 — 110 GHz	110 — 170 GHz	220 — 330 GHz
输出功率	+15 dBm	+13 dBm	+8 dBm (typical) +10 dBm (maximum)	+4 dBm (typical)
输入频率范围	12.5 — 18.8 GHz	12.5 — 18.4 GHz	9.2 — 14.2 GHz	12.2 — 18.3 GHz
输入功率	+5 dBm	+5 dBm		nominally 0 dBm (from -3 to +5 dBm )
频率放大倍数	x4	x6	x12	x18
输出接口	WR-15 (UG-387)	WR-10 (UG-387)	WR-6 (UG-387)	WR-3 (UG-387)
电源供给	5 V DC, 20 W, 110–240 V	5 V DC, 20 W, 110–240 V	5 V DC, 20 W, 110–240 V	9 V DC, 20 W, 110–240 V
输入接口	SMA (F)	SMA (F)	SMA (F)	SMA (F)
可选项	法拉第隔离器可选	法拉第隔离器可选	法拉第隔离器可选	\
