Teraxion公司LMX系列窄线宽DFB激光模块

更新：2024-05-07 10:21:24??????点击：

品牌：???Teraxion
型号：???LMX

产品介绍

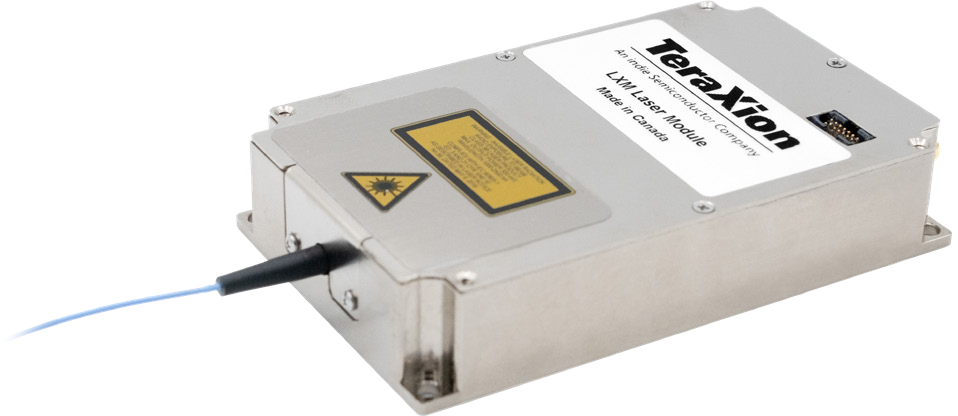

Teraxion公司LMX系列窄线宽DFB激光模块

TeraXion公司推出了LMX系列窄线宽DFB激光模块：标准(<25 kHz线宽)和超窄锁频 (<0.2 kHz线宽)。在1545 nm, 1550 nm和1560 nm附近可以提供> 40mW的光纤耦合光功率输出。LXM激光模块基于特有的DFB激光二极管设计，具有固有的窄线宽和高频调制带宽的特点。LMX系列窄线宽DFB激光模块适合：调频连续波(FMCW)激光雷达、多普勒激光雷达、基于瑞利散射(DAS)的分布式声学传感、布里渊传感、量子密钥分发(QKD)和精密计量等不同应用。

产品特点：

? 窄线宽一体式设计:直接驱动时瞬时线宽<25 kHz，超窄线宽模式时瞬时线宽<0.2 kHz

? 紧凑封装和低噪声电子器件:提供坚固，稳定和可靠的激光模块交付规格

? 频率调制接口:5V峰-峰值输入，允许对> 3GHz频率啁啾进行完全自由频率调制

? 高调制带宽:独特的频率调制特性，可用于频率啁啾线性优化或光学频率和相位锁定等

产品应用：

? 调频连续激光雷达

? 多普勒激光雷达

? 基于瑞利散射分布式声学传感(DAS / φ-OTDR)

? 布里渊传感(BOTDR)

? 量子密钥分配

? 光纤射频信号测量

? 精密计量

一、光学参数

参数	标准型LXM-S	超窄线宽型 LXM-U	单位
中心波长	1545\|1550\|1560 CW		nm
中心波长调节范围	±25		GHz
波长调节分辨率	20	5	MHz
瞬时线宽	< 25	< 0.2	kHz
输出功率	> 40	> 25	mW
等效强度噪声（>1mhz）	< -155		dBc/Hz
边模抑制比	> 40		dB
偏振消光比	> 17		dB

（1）可定制其他波长

（2）LXM-U可以在锁定之前调谐至±25 GHz。一旦锁定，波长调谐范围被限制在±2 GHz

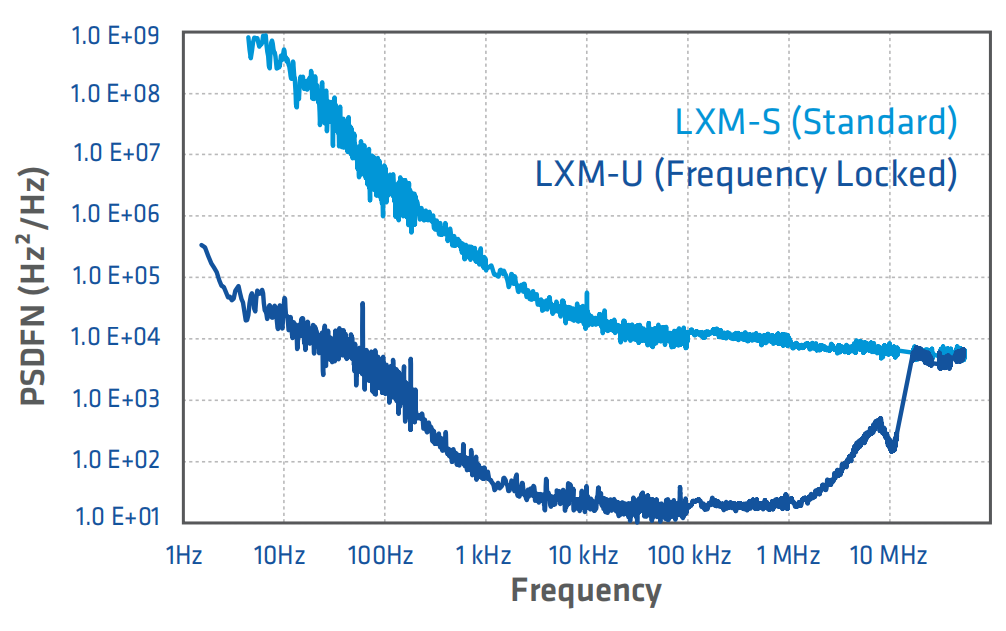

（3）将10MHz 测得频率噪声的单侧PSD乘以π得到洛伦兹瞬时线宽

（4）将1 MHz测得频率噪声的单侧PSD乘以π得到瞬时线宽

二、高速频率调制

参数	标准型LXM-S		超窄线宽型 LXM-U	单位
频率调制范围
10 kHz 重复频率	> 3.0		0.2	Ghz_P-P
100 kHz重复频率	> 2.0
频率调制方式	模拟电压输入			-
调制电压幅度	5	< 5		V_P-P

三、机械电力环境要求

参数	激光器	激光器带接口面板	单位

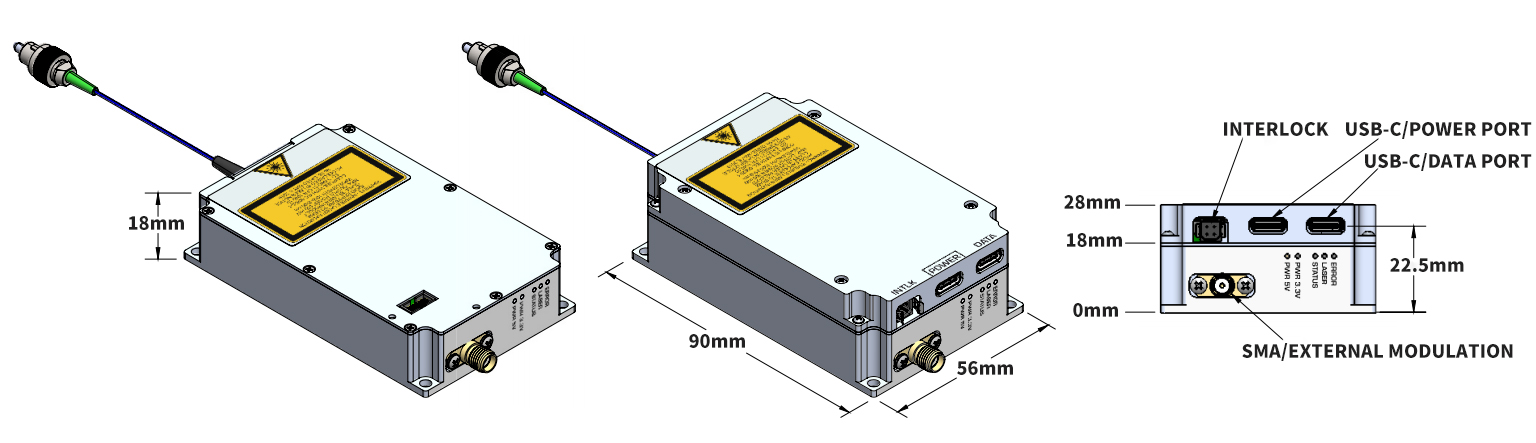

尺寸（L x W x H）	90 x 56 x 18	90 x 56 x 28	mm
电力和通讯接口	14-pin FTM	USB-C PD3.0 (power), USB-C (comm), MMCX (interlock)	-
通讯端口	uArt, LVTTL	USB-C Software included	-
电源电压	5	包含USB-C PD3.0电源模块	VDC
功率消耗	启动时< 15 , 稳定状态典型. 5		W
互锁关机时间	< 10		ms
频率调制连接	SMA		-
光纤输出	保偏光纤		-
工作温度	-20 to 65		°C
存储温度	-40 to 85		°C
湿度（不结露）	< 95		%
