AF光学法拉第隔离器法拉第旋转器

更新：2018-06-22 09:27:18??????点击：

品牌：???AVESTA
型号：???AF

产品介绍

AF光学法拉第隔离器法拉第旋转器

描述：

法拉第隔离器（FI）是一种不可逆的光学装置，它将一束方向的线偏振光透过并偏转回光。它通常由法拉第旋转器和两个偏振器组成。法拉第旋转器由置于永磁体系（Nd-Fe-B）中的磁光活性材料制成。

有两种类型的磁光活性材料可供选择：铽掺杂玻璃，铽镓石榴石（TGG）晶体。

隔离器通过将反射和背散射光衰减几个数量级（10 ^ 4到10 ^ 6）来保护激光源。当某些设备对光学反馈有极高的敏感度时，也会使用它，这会导致强度不稳定，频率拉动和其他不良影响。法拉第隔离器在CPA（啁啾脉冲放大）激光器布局中也是不可缺少的，其中种子振荡器及其泵源可能偶尔被后向反射而容易受到损坏。

特性：

?- 400到1250 nm工作波长

- 高达60 dB的峰值隔离度

?- 92％透射率

?- 宽带和可调型号可选

?- 薄膜偏振器（TFP），LIDT >5 J/cm^2 at 10 ns

选项：

-TFP：对于一些常见激光波长（如800,1030,1064nm），在10ns时具有5J / cm^2的较高激光诱导损伤阈值的薄膜偏振器;

-60dB：可定制的双晶（两级，双级）光学法拉第隔离器单元，隔离比高达60dB;

-HT：一些隔离器模型可能被升级为具有高达92％的透射率，其中一个格兰棱镜偏振器用于洛匈棱镜，然而，这也使得被拒射束的角度更接近主光束路径。

参数规格：

- 部件号中：

AFR 表示法拉第旋转器（无偏振器供应），

AFI 表示法拉第隔离器（附带偏振器），

PI 表示偏振无关隔离器（带偏振器）

- 损伤阈值（典型值）： AFI隔离器：1 J/cm^2 at 10 ns; AFR rotators: 5 J/cm^2 at 10 ns;一些隔离器型号可用TFP版本，10 ns时可提供5 J / cm^2分的DT，详情请咨询;

- 光功率： TGG材料比Glass材料具有更高的平均功率阈值（我们推荐TGG用于平均功率大于10 W / cm^2的光束）; - 在使用适当选择的外部偏光镜的情况下，旋转器的隔离率显示可实现的隔离率。

AF光学法拉第隔离器法拉第旋转器的基本型号如下，定制规格请进一步咨询：

中心波长 nm	通光孔径 mm 1)	型号	材料	隔离峰值 dB 2)	带宽		Tpeak %	尺寸（光束高） mm
1250 nm	5 mm	5AFR-1250C	TGG	38 dB	±5 nm		98%	65x71x77 (42)
		5AFI-1250C					90%	90x71x77 (42)
1030...1070 nm, fixed	2 mm	2AFR-1064C	TGG	38 dB	±10 nm		98%	50x38x46 (26)
		2AFI-1064C					90%	78x38x46 (26)
	4 mm	4AFR-1064C		38 dB	±10 nm		98%	52x45x51 (28.5)
		4AFI-1064C					90%	85x45x51 (28.5)
	6 mm	6AFR-1064C		38 dB	±10 nm		98%	55x48x54 (30)
		6AFI-1064C					90%	92x48x54 (30)
	8 mm	8AFR-1064C		38 dB	±10 nm		98%	62x59x65 (35.5)
		8AFI-1064C					90%	100x59x65 (35.5)
	10 mm	10AFR-1064C		38 dB	±10 nm		98%	65x66x72 (39)
		10AFI-1064C					90%	110x66x72 (39)
	12 mm	12AFR-1064C		38 dB	±10 nm		98%	69x71x77 (41.5)
		12AFI-1064C					90%	120x71x77 (41.5)
1030 nm, broadband	2 to 12 mm	(2-12)AFRB-1030C	TGG	35 dB	980-1070 nm		98%	W, H same as fixed, L+8 mm
		(2-12)AFIB-1030C					88%
700...900 nm, fixed	2 mm	2AFR-800C, G	TGG (C) or Glass (G)	38 dB	±10 nm		98%	50x38x46 (26)
		2AFI-800C, G					90%	78x38x46 (26)
	4 mm	4AFR-800C, G		38 dB	±10 nm		98%	52x45x51 (28.5)
		4AFI-800C, G					90%	85x45x51 (28.5)
	5 mm	5AFR-800C, G		38 dB	±10 nm		98%	52x48x54 (30)
		5AFI-800C, G					90%	88x48x54 (30)
	8 mm	8AFR-800C, G		38 dB	±10 nm		98%	62x59x65 (35.5)
		8AFI-800C, G					90%	100x59x65 (35.5)
	10 mm	10AFR-800C, G		38 dB	±10 nm		98%	65x66x72 (39)
		10AFI-800C, G					90%	110x66x72 (39)
	12 mm	12AFR-800C, G		38 dB	±10 nm		98%	69x71x77 (41.5)
		12AFI-800C, G					90%	120x71x77 (41.5)
	15 mm	15AFR-800C, G		38 dB	±10 nm		98%	71x81x84 (46)
		15AFI-800C, G					90%	140x81x84 (46)
700-880 nm, broadband	4 to 12 mm	(4-12)AFRB-800C, G	TGG (C) or Glass (G)	35 dB	±60 nm		98%	W, H same as fixed, L+6 mm
		(4-12)AFIB-800C, G					88%
710-880 nm, tunable	4 to 12 mm	(4-12)AFIТ-800C, G	TGG (C) or Glass (G)	38 dB	±10 nm (tunable)		88%	W, H same as fixed, L+50 mm
633 nm	4 mm	4AFR-633С	TGG	38 dB	±10		98%	52x45x51 (28.5)
		4AFI-633С					85%	85x45x51 (28.5)
	5 mm	5AFR-633G	Glass	38 dB	±10		98%	52x48x54 (30)
		5AFI-633G					85%	90x48x54 (30)
532 nm	2 mm	2AFR-532С	TGG	38 dB	±10		97%	30x38x46 (26)
		2AFI-532С					85%	75x38x46 (26)
	5 mm	5AFR-532С		38 dB	±10		97%	30x48x54 (30)
		5AFI-532С					85%	90x48x54 (30)
	8 mm	8AFR-532С		38 dB	±10		97%	42x59x65 (35.5)
		8AFI-532С					85%	100x59x65 (35.5)
	10 mm	10AFR-532С		38 dB	±10		97%	45x66x72 (39)
		10AFI-532С					85%	110x66x72 (39)
400 nm	4 mm	4AFR-400С	TGG	38 dB	±5		85%	30x45x51 (28.5)
		4AFI-400С					75%	60x45x51 (28.5)
	6 mm	6AFR-400С		38 dB	±5		85%	30x48x54 (30)
		6AFI-400С					75%	70x48x54 (30)
Polarization-independent isolators:
1064 nm	1.53) mm	PI35C4)	TGG	35 dB		±5	90%	120x48x52 (28)
1064 nm	1.53) mm	PI35C35)	TGG	35 dB		±5	90%	80x32x32
1）典型的孔径，其他孔径可根据要求提供; 2）可根据要求提供> 60 dB的双级光隔离器; 3）输入光束直径在1 / e ^ 2; 4）具有光纤输入的PI35CF型号可用; 5）小包装。

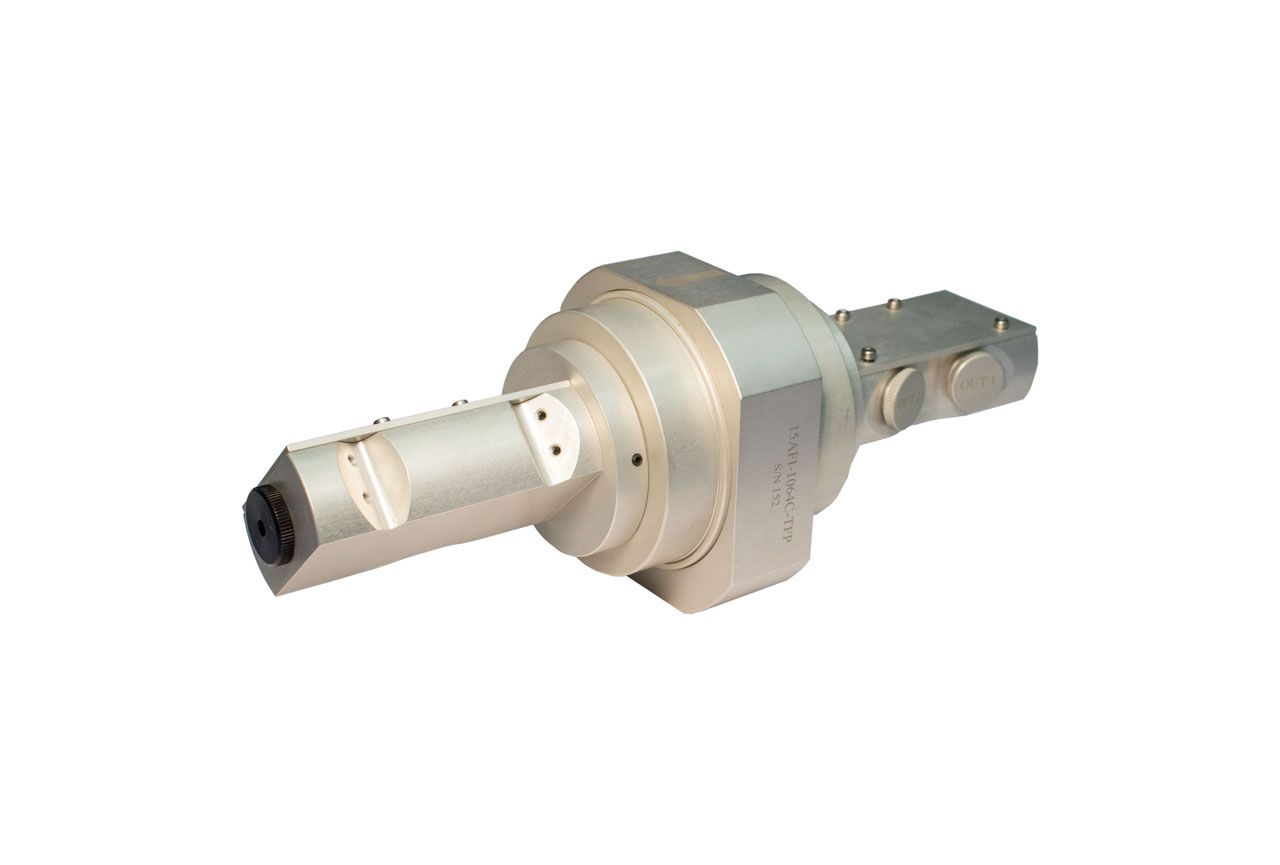

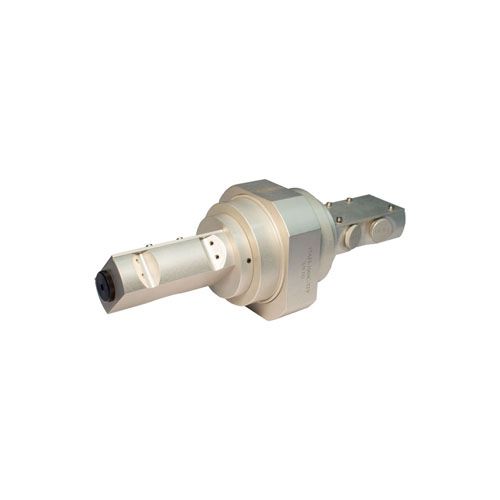

15AFI-1064C-TFP法拉第光学隔离器，带有薄膜偏振器和15毫米CA，用于高能量1064nm激光器

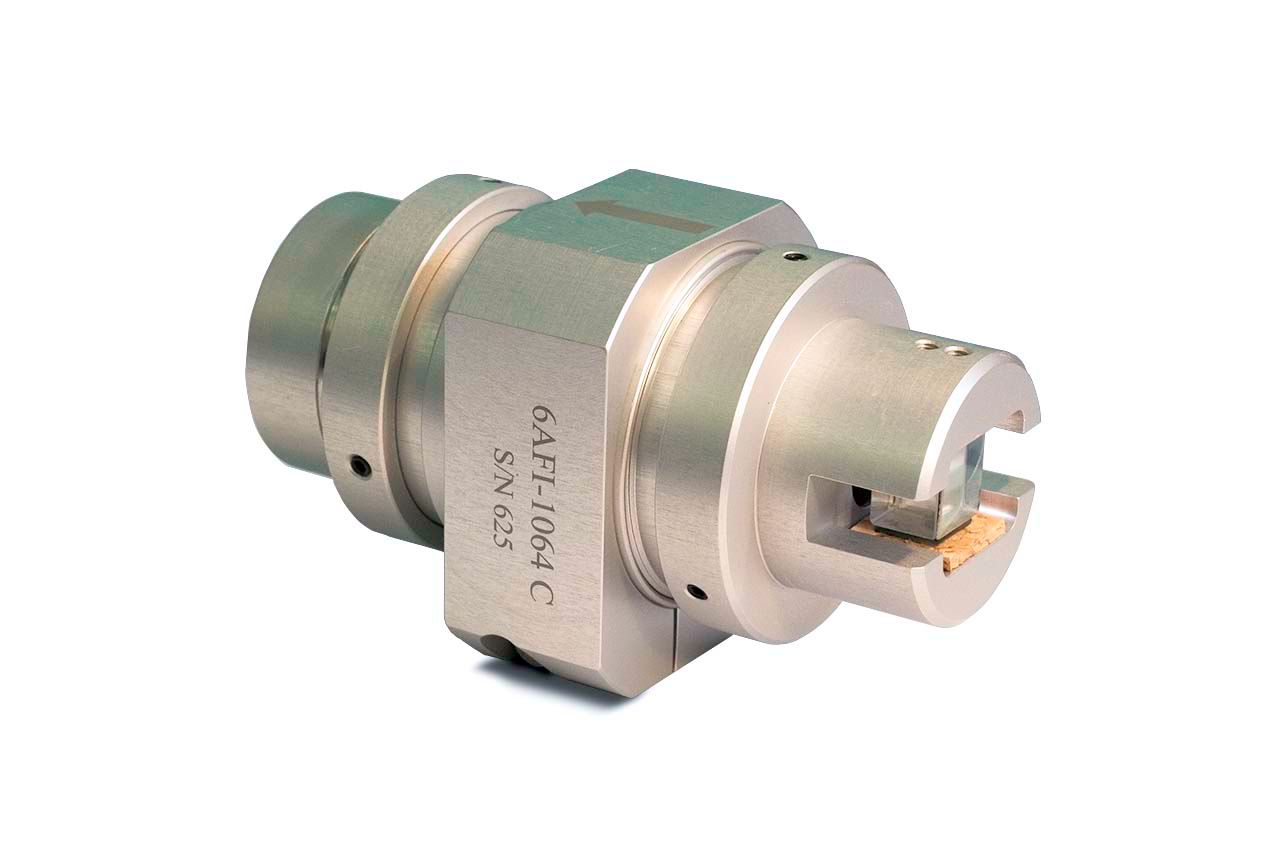

6AFI-1064C坚固耐用的法拉第隔离器装置，从输入格兰偏光镜上取下保护帽
