SSFS孤子自频移飞秒激光波长调谐模块

更新：2024-06-28 11:44:14??????点击：

品牌：???Eachwave
型号：???Eachwave

产品介绍

SSFS孤子自频移飞秒激光波长调谐模块

SSFS孤子自频移飞秒激光波长调谐模块利用SSFS孤子自频移现象（Soliton self-frequency shift ），允许用户在近红外范围内对飞秒激光进行波长调谐。通常，来自固定波长掺铒飞秒光源的孤子可以从1550 nm范围调谐到2100 nm波长。通过改变输入光功率，可以很容易地调谐输出波长。波长偏移输出信号保持相干性和线性极化。模块完全即插即用。SSFS孤子自频移飞秒激光波长调谐模块是无源器件，只需要连接到激光源输出端口即可。

产品特性：

输出波长易于调谐
宽可调谐范围，连续无间隙调谐
保持输入脉冲偏振状态
保持输入脉冲相干性
转换效率高
引入最小啁啾
低损耗

典型应用：

非线性显微、多光子显微
扩展飞秒激光器功能
传感、气体检测
非线性光谱，例如CARS
生物医学（例如深层组织成像、虚拟活检）
光频梳
选择性消融

SSFS孤子自频移飞秒激光波长调谐模块相关参数：

参数	单位	SSFS-G0-1.5	SSFS-G0-1.0
输入波长范围	nm	1500-2100	1000-1500
典型输入波长	nm	~1550, ~1950	~1030,1060
典型输入脉冲宽度	fs	<300	<300
波长频移范围	nm	最高至2100nm	最高至1500nm
典型转换效率	%	55	40
最小偏振消光比	dB	18	18
最小一致性	%	90	90
最大线性插入损耗	dB	1.5	1.5
默认PM连接器对齐		慢轴	慢轴
标准连接器类型		FC APC	FC APC
工作温度	℃	-10/+65	-10/+65

1. SSF的效率在很大程度上取决于脉冲宽度
2. 根据输入孤子的具体情况
3. 取决于非线性光纤长度，较短模块的长度较小
4. 按要求提供其他类型

实验数据：

SSFS孤子自频移飞秒激光波长调谐模块的效率取决于输入脉冲的许多特性，其中主要取决于脉冲持续时间和单脉冲能量。然而也存在其他特性，例如脉冲形状、相干性、偏振状态和偏振稳定性或啁啾，其可能影响可观测波长移动效率。因此，我们针对给定的种子激光器配置测量了以下数据。结果具有代表性，但其他光源结果仍需通过实验确定。

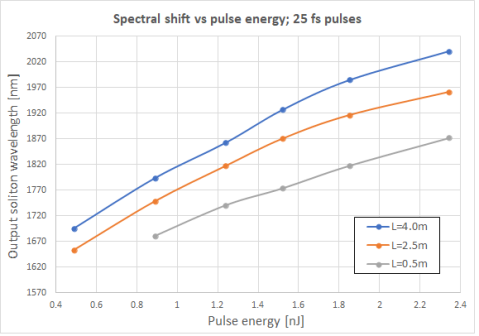

1.5um/25fs脉冲典型波长调谐特性：取决于输入脉冲能量，25 fs输入脉冲，适用于3种不同的非线性光纤长度：

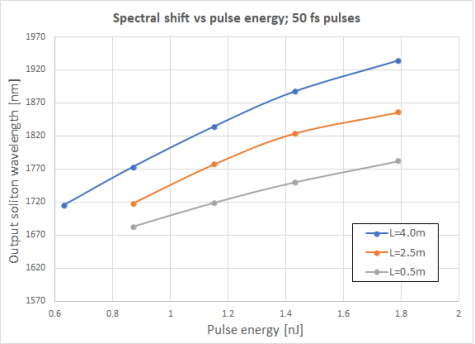

1.5um/50fs脉冲典型波长调谐特性：取决于输入脉冲能量，50 fs输入脉冲，适用于3种不同的非线性光纤长度:

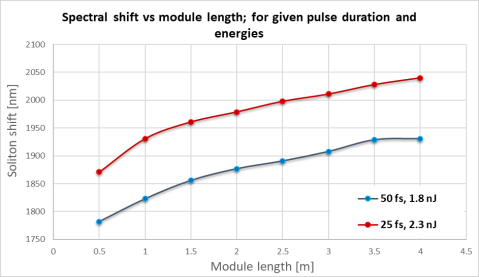

1.5um/25 fs和50 fs脉冲的典型波长调谐特性：取决于非线性光纤长度：

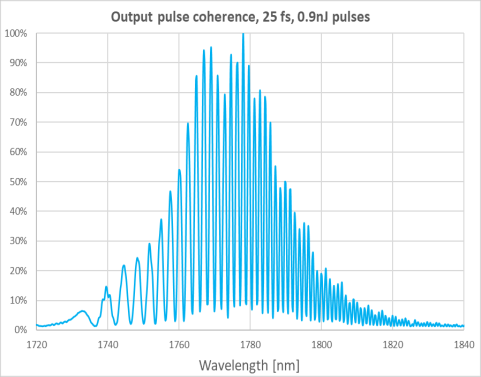

1.5um/25 fs脉冲的典型输出孤子相干特性：

1um/64fs脉冲的典型波长调谐特性：取决于非线性光纤长度：

输入光纤类型	输入光纤长度	种子波长	非线性光纤长度	输出光纤类型	输出光纤长度	光缆类型	封装选项
10-PM1030	10-10cm	10-1030nm	050-50cm	10-PM1310	10-10cm	25 -250um	P-patchcord
11-PM1550	20-20cm	15-1550nm	100-100cm	11-PM1550	20-20cm	90 -900um	2-ABS 100x80x10mm
15-PM1950	…			15-PM1950		20 - 2.0mm	3-ABS 120x80x18mm
