太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter-上海九游会j9官方网站光电技术有限公司

太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter

更新：2025-08-29 10:58:41??????点击：

品牌：???Tydex
型号：???THz filter

产品介绍

产品简介

THz低通滤波片是用来传输并阻断短波长的THZ波的元件。这些滤波片是由封装好一些特殊材料制成。该滤波片的主要原理是基于色散，反射，散射，漫射，衍射和干涉理论。

低通太赫兹滤波器应用

- THz光谱学;

- 成像;

- THz测试设备;

- 天文，太空和航天领域;

- 材料研究;

- 传感器和探测器;

- 电光研究领域.

低通太赫兹滤波器特点

- 工作波长从IR到mm波;

- 在通光范围内透过率高;

- 在通光范围外的透过率低 (<1%);;

- 带封装.

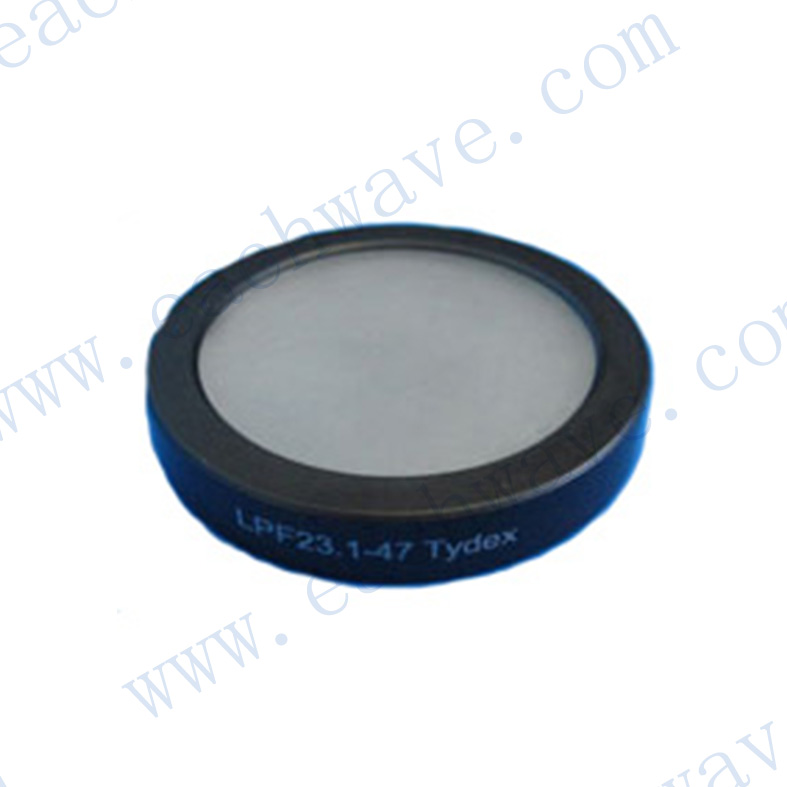

第 1 款.复合太赫兹低通滤波片

部分太赫兹低通滤波片型号规格

型号	外径（mm）	通光孔径(mm)	截止波长(um)/频率(THz)	最大透过率(%)	损伤阈值(W/cm2)
LPF23.4-24	31	24	13 um / 23.4 THz	92	7
LPF23.4-35	44	35		92	7
LPF23.4-47	60	47		92	7
LPF23.3-24	31	24	13 um / 23.3 THz	94	7
LPF23.3-35	44	35		94	7
LPF23.3-47	60	47		94	7
LPF23.1-24	31	24	13 um / 23.1 THz	91	7
LPF23.1-35	44	35		91	7
LPF23.1-47	60	47		91	7
LPF14.3-24	31	24	21 um / 14.3 THz	95	7
LPF14.3-35	44	35		95	7
LPF14.3-47	60	47		95	7
LPF10.9-24	31	24	27.5 um / 10.9 THz	73	8
LPF10.9-35	44	35		73	8
LPF10.9-47	60	47		73	8
LPF8.8-24	31	24	34 um / 8.8 THz	80	8
LPF8.8-35	44	35		80	8
LPF8.8-47	60	47		80	8
LPF5.5-24	31	24	55 um / 5.5 THz	83	8
LPF5.5-35	44	35		83	8
LPF5.5-47	60	47		83	8
LPF4.3-24	31	24	70 um / 4.3 THz	82	8
LPF4.3-35	44	35		82	8
LPF4.3-47	60	47		82	8
LPF4.0-24	31	24	75 um / 4.0 THz	82	8
LPF4.0-35	44	35		82	8
LPF4.0-47	60	47		82	8
LPF3.2-24	31	24	94 um / 3.2 THz	81	8
LPF3.2-35	44	35		81	8
LPF3.2-47	60	47		81	8

除了标准产品以外，其他规格也可以根据要求定制。

太赫兹低通滤波片汇总透过率曲线：（更多资料请下载“低通滤波器产品资料”）

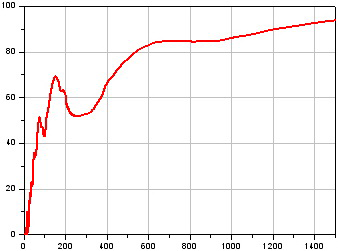

复合太赫兹低通滤波器的透射率光谱

部分太赫兹低通滤波片样品案例，透过率曲线（更多资料请下载“低通滤波器产品资料”）

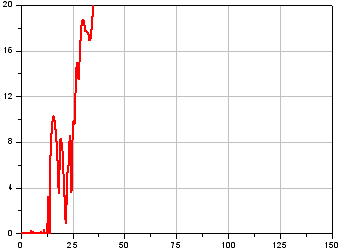

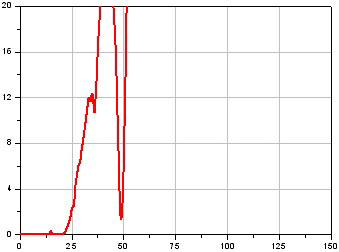

太赫兹低通滤波器LPF23.4的透过率曲线：

太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter(图2)

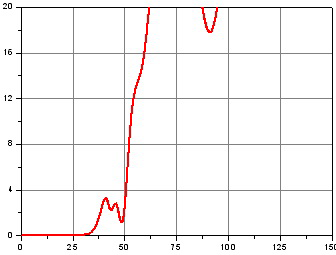

太赫兹低通滤波器LPF14.3的透过率曲线：

太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter(图4)

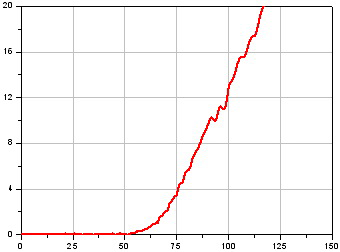

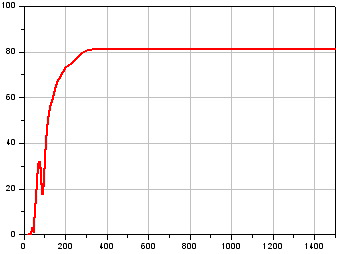

太赫兹低通滤波器LPF8.8的透过率曲线：

太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter(图6)

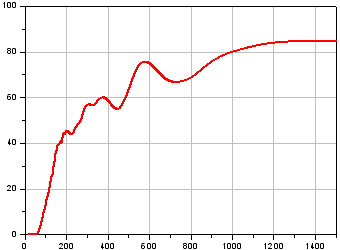

太赫兹低通滤波器LPF5.5的透过率曲线：

太赫兹低通滤波器低通太赫兹滤波片 THz low pass filter(图8)

第 2 款.陶瓷板太赫兹低通滤波器
第2种太赫兹低通滤波器包括一系列由各种陶瓷材料的单体板组成的单元。这些滤波器可以带或不带支架使用。这些板的截止频率定义在 1% 的透射率水平。滤波器的名称包括相应的太赫兹频率。

太赫兹低通滤波器的最大尺寸可以根据需要定制。一些滤波器可以承受极端温度。例如，被命名为 LPFK20.9 的滤波器可以在极低温度下工作，使其能够在氮气和氦气制冷剂以及太空中使用。

陶瓷太赫兹低通滤波器的名称和参数：

型号	外径（mm）	通光孔径(mm)	截止波长(um)/频率(THz)	最大透过率(%)
LPFK20.9-24	31	24	14 um / 20.9 THz	80
LPFK20.9-35	44	35		80
LPFK20.9-47	60	47		80
LPFK3.9-24	31	24	76 um / 3.9 THz	75
LPFK3.9-35	44	35		75
LPFK3.9-47	60	47		75
LPFK3.0-24	31	24	98 um / 3.0 THz	70
LPFK3.0-35	44	35		70
LPFK3.0-47	60	47		70
LPFK2.1-24	31	24	138 um / 2.1 THz	89
LPFK2.1-35	44	35		89
LPFK2.1-47	60	47		89
LPFK1.3-24	31	24	237 um / 1.3 THz	72
LPFK1.3-35	44	35		72
LPFK1.3-47	60	47		72
LPFK1.2-24	31	24	256 um / 1.2 THz	43
LPFK1.2-35	44	35		43
LPFK1.2-47	60	47		43
LPFK1.0-24	31	24	305 um / 1.0 THz	31
LPFK1.0-35	44	35		31
LPFK1.0-47	60	47		31
LPFK0.9-24	31	24	342 um / 0.9 THz	≥ 55
LPFK0.9-35	44	35		≥ 55
LPFK0.9-47	60	47		≥ 55
LPFK0.8-24	31	24	373 um / 0.8 THz	41
LPFK0.8-35	44	35		41
LPFK0.8-47	60	47		41
LPFK0.7-24	31	24	397 um / 0.7 THz	82
LPFK0.7-35	44	35		82
LPFK0.7-47	60	47		82
LPFK0.5-24	31	24	601 um / 0.5 THz	≥16
LPFK0.5-35	44	35		≥16
LPFK0.5-47	60	47		≥16
LPFK0.4-24	31	24	744 um / 0.4 THz	≥93
LPFK0.4-35	44	35		≥93
LPFK0.4-47	60	47		≥93
LPFK0.3-24	31	24	833 um / 0.3 THz	≥10
LPFK0.3-35	44	35		≥10
LPFK0.3-47	60	47		≥10
LPFK0.2-24	31	24	1376 um / 0.2 THz	≥60
LPFK0.2-35	44	35		≥60
LPFK0.2-47	60	47		≥60

陶瓷太赫兹低通滤波器的光谱如图2所示。

基于陶瓷板的太赫兹低通滤波器的透射率光谱

图2.基于陶瓷板的太赫兹低通滤波器的透射率光谱。

可根据要求说明陶瓷的物理特性和过滤器的最大尺寸。

客户指定的过滤器可根据要求制造。
