产品介绍
众所周知，由于高反射损耗，晶体材料的THz波透射率不高（HRFZ-Si的透过率只有54%，石英晶体的THz波段透过率约70%）。而THz高反膜可以用来降低反射损耗。我们提供聚乙烯（polyethylene）和聚对二甲苯（parylene）材料的膜层。我们提供针对平面镀的聚乙烯膜技术，通常只是用在窗口镜上。平面的聚对二甲苯（parylene）膜层在微电子领域是比较知名的。我们的聚对二甲苯（parylene）可以镀在平面或者球面上，因此，该技术可以用在窗口和透镜上。高透波段可以根据客户需要定制。我们定制从60μm到1300 μm.的高透膜。
我们提供以下高透膜:
1.两面高透
通常用在窗口镜或者半月透镜上。
下面的波段可以提供：
— 聚乙烯膜层 - 60-80 μm, 110-160 μm, 160-220 μm, 320-430 μm, 375-510 μm, 480-650 μm, 535-725 μm, 645-870 μm, 695-940 μm, and 965-1305 μm
— 聚对二甲苯膜层 99-125 μm.
HRFZ-Si 可以镀聚乙烯膜层和聚对二甲苯膜层，而石英晶体只能镀聚对二甲苯膜层。 镀了高透膜以后，上面提到的波长可达到≥90% 的透过率。 镀聚乙烯膜层和没镀膜的HRFZ-Si 窗口镜，镀聚对二甲苯膜层和没镀膜的石英晶体窗口镜的透过率如下图：

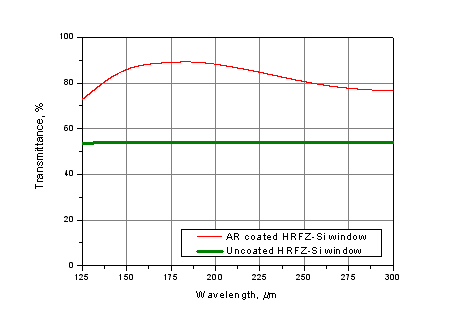

镀聚乙烯膜层和没镀膜的HRFZ-Si 窗口镜. 高透膜是160-220 μm

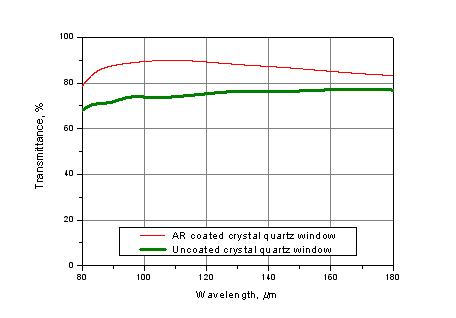

镀聚对二甲苯膜层和没镀膜的石英晶体. 高透膜是99-125 μm.
2. 单面高透膜
通常用在半球透镜上，平面不镀膜，该透镜通常用在THZ-TDS系统或者超导热辐射系统中光电导天线的THZ耦合中。99 um到125 um的高透膜一般是针对一些特殊应用的。高透膜可提高半球透镜30%透过率。测量半球透镜的透过率是很困难的，我们的透过率曲线是模拟出来的。
模拟的单面镀聚对二甲苯膜层和没镀膜的石英晶体. 高透膜是99-125 μm.
我们的一个客户通过实验证实了镀膜后透过率的提高，111um的功率提高了30-50%。未镀膜的HRFZ-Si半球透过率只有6%。这个是由内反射决定的，最大的内反射角大约是17度。由于硅材料的高折射率，球透镜的通光口径只有40%。聚乙烯高透膜以及聚对二甲苯膜的高透波段是不一样的。
资料下载
>>Download THz AR Coatings Datasheet (PDF, 64 KB)
