高质量太赫兹带通滤波器 Band-Pass Filter

更新：2022-10-13 15:55:05??????点击：

品牌：???eachwave
型号：???BAND-PASS FILTER

产品介绍

产品简介

太赫兹带通滤波器用于选择太赫兹波范围内的设定频率。THz滤滤器可用于各种应用，包括实验室和空间研究。这种高性能太赫兹滤波器一般由4-6层单片太赫兹滤波片组成，可以将带外的杂散太赫兹波能量降低到非常底的水平，通俗的讲就是相比常规的单片的太赫兹带通滤波片，这种多层高性能太赫兹带通滤波器可以将带外的太赫兹波滤的更干净。在带内具有高的透过率，同时带外具有极低的透过率。为了更大限度地限制带外太赫兹光的透过率，用户还可以很容易地使用串联的两个太赫兹带通滤波器，而不会在峰值透射率上造成太多损失。此外，我们还可以根据客户的要求设计定制太赫兹带通滤波器。用户可以选择自定义带通太赫兹滤波器的特征。我们的太赫兹滤波器技术是多用途的，可以针对各种实验需求进行优化，包括在低温环境下的操作。在标准的太赫兹带通滤波器中，它们的操作孔由透明的薄膜保护。环形铝壳具有黑色的保护涂层。

太赫兹带通滤波器主要特点

最大可选择中心频率范围：νmax 0.07~3THz
太赫兹滤波器相对带宽: 15%~20%
峰值透过率: 84~97%
带外阻挡“Out-of-band blocking”: 23dB~40 dB
标准通光孔径: ?50 mm
偏振不敏感
可用于真空环境

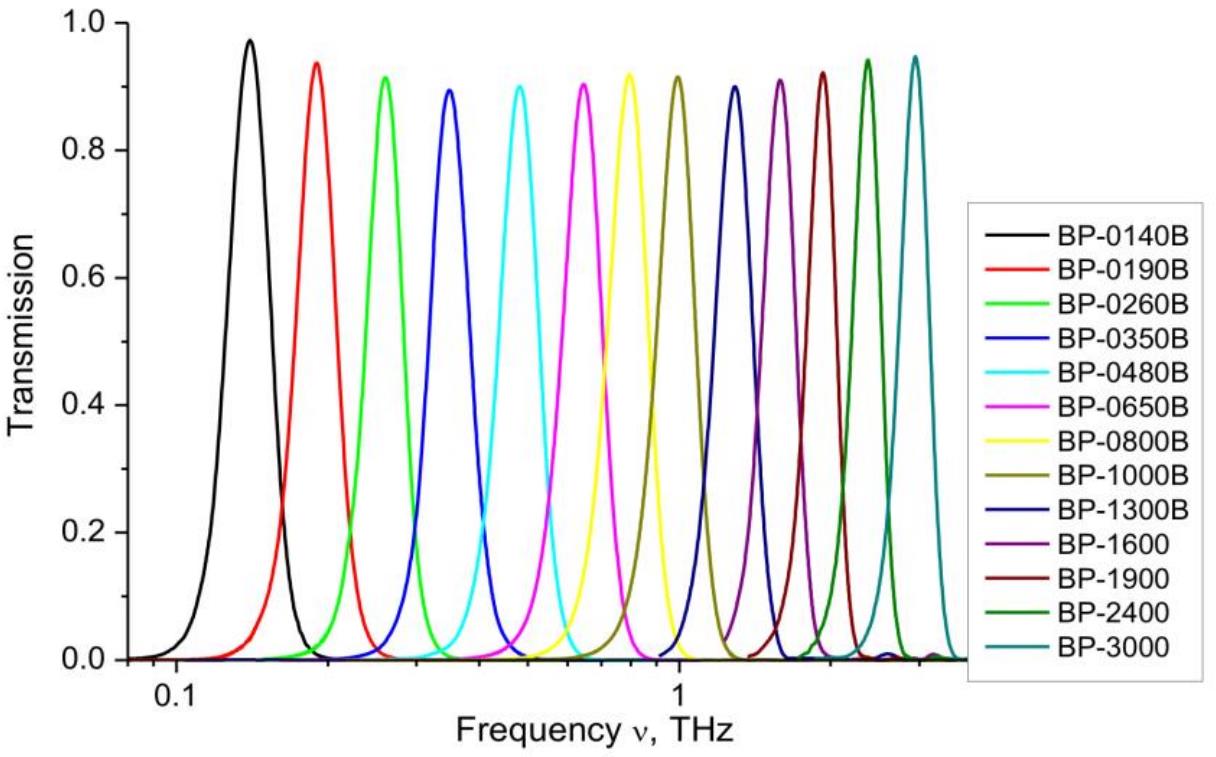

标准太赫兹带通滤波器实际测量光谱透过率，（BWO+傅里叶红外光谱仪测量结果）

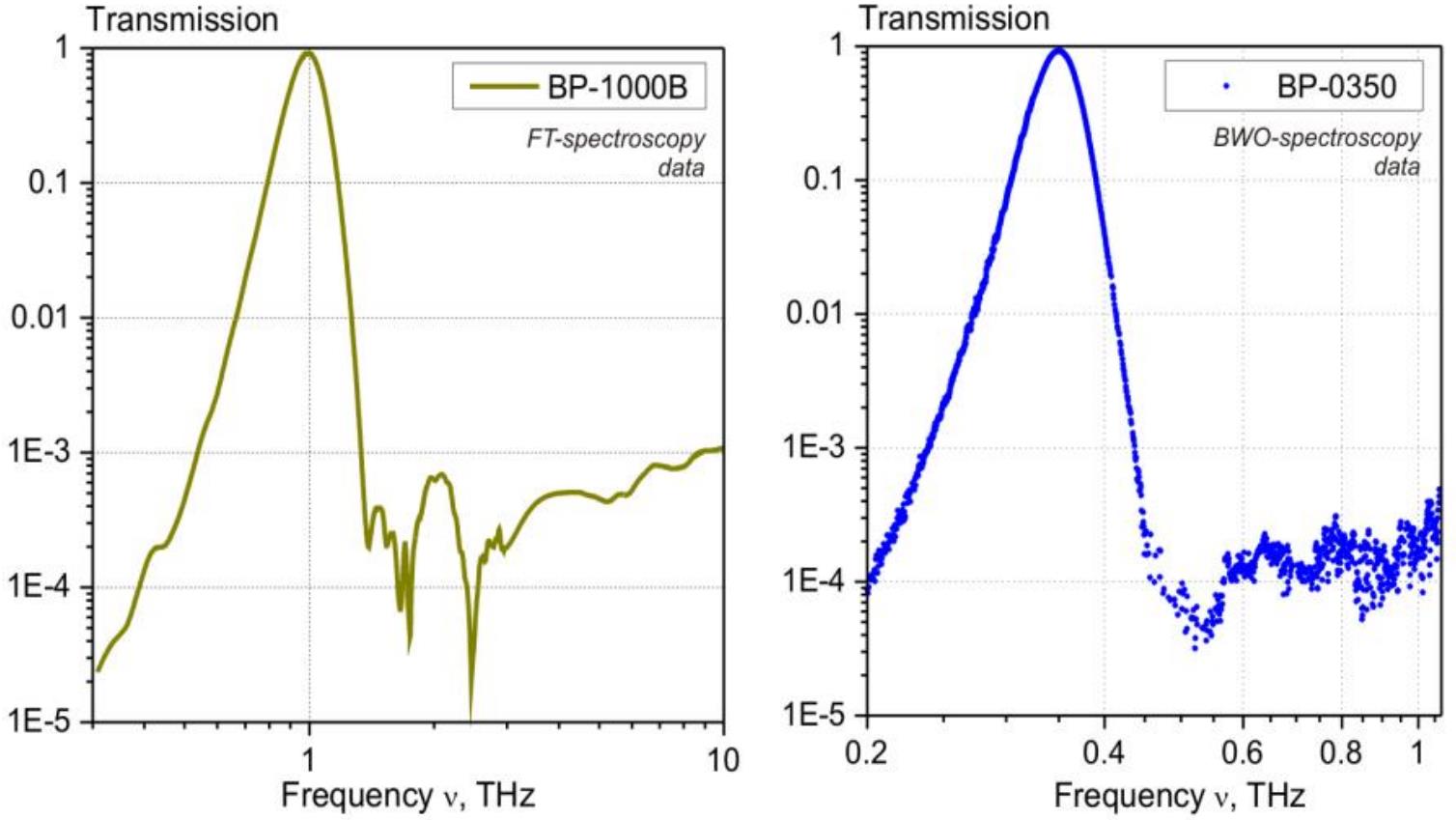

上图标准太赫兹带通滤波器在带外阻挡太赫兹波的能力

太赫兹带通滤波器定制选项

可选辅助支架可选直径:10~75 mm
可选νmax和△ν/νmax值
带外阻断增强
多个带通频段
偏振识别
低温操作

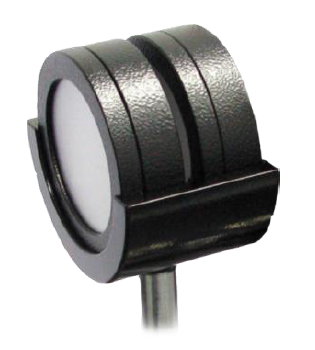

一个辅助支架可用于安装在光学实验台上的过滤器。有两个嵌套，支架允许放置两个过滤器一个接着一个，以实现更高的带外阻滞。

一般情况下，支架可根据客户要求定制。

太赫兹带通滤波器标准型号

Products name 产品名称	Filter model 型号	中心波长 νmax（THz）*	传输峰值 Tmax**	相对带宽 △ν/νmax***	带外频谱透过率 Out-of-band spect- ral leaage ****
太赫兹带通滤波器	BP-0075	0.075	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0094	0.094	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0100	0.100	0.95	0.15	≤10-4
太赫兹带通滤波器	BP-0140	0.140	0.94	0.15	≤10-4
太赫兹带通滤波器	BP-0140B	0.140	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0150B	0.150	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0190B	0.190	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0220	0.220	0.94	0.15	≤2*10-4
太赫兹带通滤波器	BP-0220B	0.220	0.94	0.20	≤2*10-4
太赫兹带通滤波器	BP-0260B	0.260	0.93	0.20	≤3*10-4
太赫兹带通滤波器	BP-0300B	0.300	0.92	0.20	≤3*10-4
太赫兹带通滤波器	BP-0350	0.350	0.91	0.15	≤4*10-4
太赫兹带通滤波器	BP-0350B	0.350	0.92	0.20	≤4*10-4
太赫兹带通滤波器	BP-0480B	0.480	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0500B	0.500	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0600B	0.600	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0650	0.650	0.90	0.15	≤5*10-4
太赫兹带通滤波器	BP-0650B	0.650	0.92	0.20	≤5*10-4
太赫兹带通滤波器	BP-0800	0.800	0.90	0.15	≤6*10-4
太赫兹带通滤波器	BP-0800B	0.800	0.92	0.20	≤6*10-4
太赫兹带通滤波器	BP-1000	1.000	0.90	0.15	≤8*10-4
太赫兹带通滤波器	BP-1000B	1.000	0.91	0.20	≤10*10-4
太赫兹带通滤波器	BP-1300	1.300	0.89	0.15	≤10*10-4
太赫兹带通滤波器	BP-1300B	1.300	0.91	0.20	≤30*10-4
太赫兹带通滤波器	BP-1600	1.600	0.89	0.15	≤10*10-4
太赫兹带通滤波器	BP-1600B	1.600	0.91	0.20	≤30*10-4
太赫兹带通滤波器	BP-1900	1.900	0.88	0.15	≤30*10-4
太赫兹带通滤波器	BP-2400	2.400	0.88	0.15	≤40*10-4
太赫兹带通滤波器	BP-3000	3.000	0.88	0.15	≤50*10-4

*公差±1%；**公差±1%;****频率估算 1.5-10*νmax；****公差±1%;，带宽在0.5*Tmax（FWHM）的标准下进行估算。

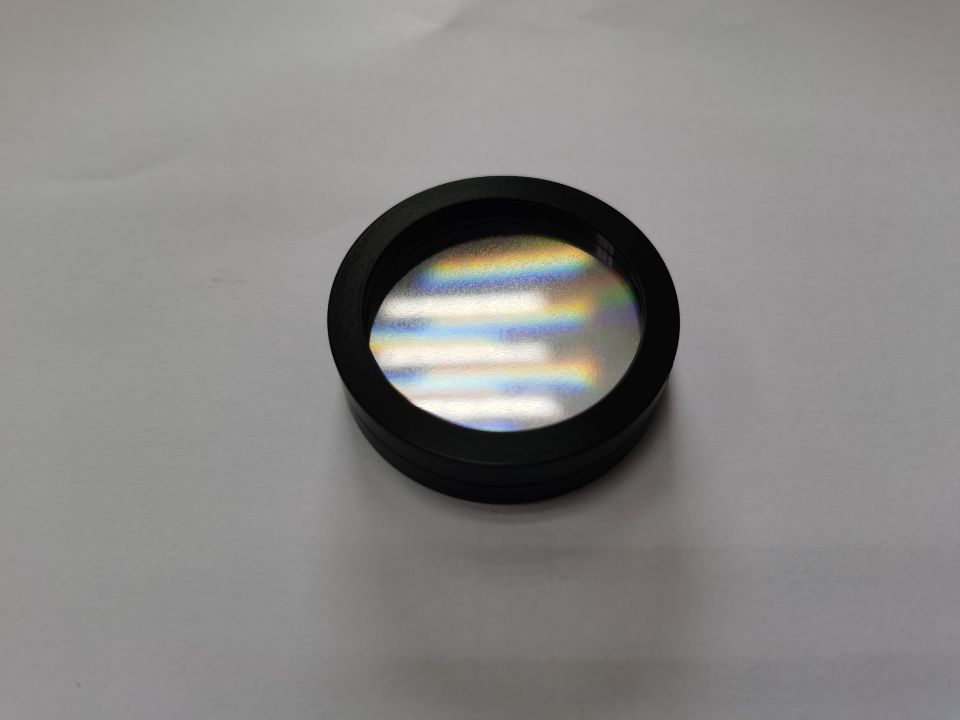

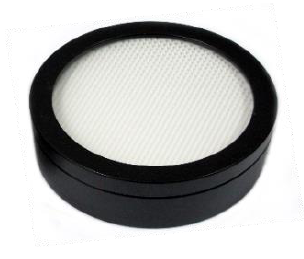

产品实物照片

更多太赫兹元件相关产品

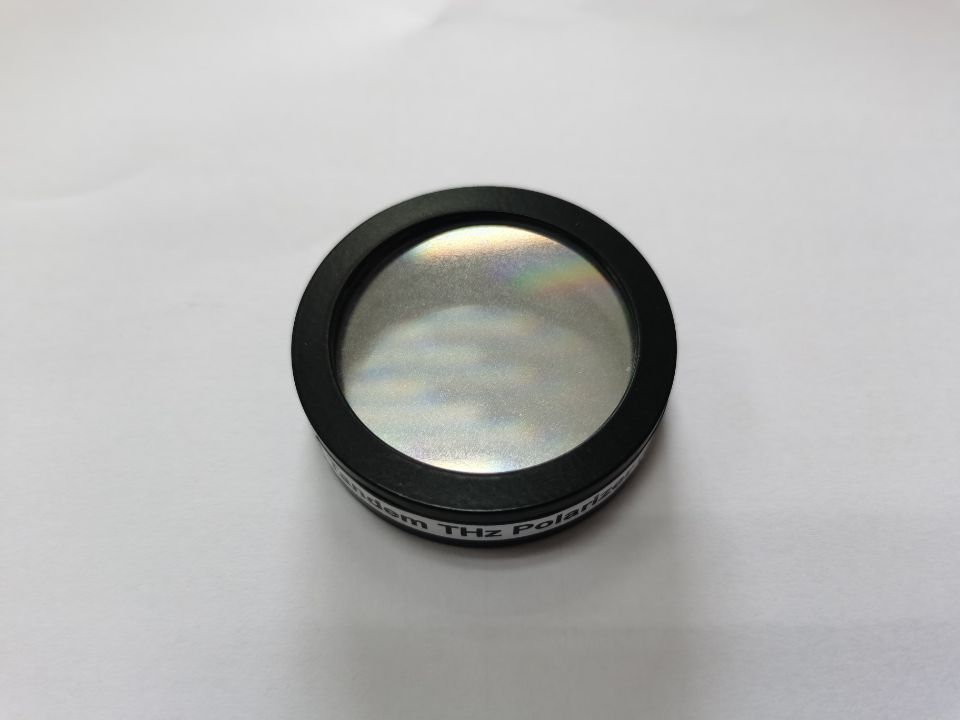

>> 太赫兹偏振片 HDPE
